FSL-B-ZAB/SEK

Unité de soufflage et d'extraction d'air avec batterie et récupérateur de chaleur, option d'air secondaire, pour un montage en allège

Unité de ventilation décentralisée prête à l'emploi qui offre de bons niveaux de confort, utilisée pour la ventilation des locaux.

  • Ventilateurs EC avec optimisation acoustique, faibles puissances spécifiques du ventilateur, SFP -1 suivant EN 13779
  • Échangeur à plaques pour récupération de chaleur (air/air), comprenant un clapet by-pass avec servomoteur électrique (ouvert-fermé)
  • Batterie pour le chauffage et le refroidissement en système 2 ou 4 tubes
  • Réduction de la contamination par pollen et poussière fine grâce aux filtres intégrés conformes à la norme VDI 6022 - filtre air neuf F7 et filtre de reprise G3
  • La trappe de visite simplifie le changement du filtre et le nettoyage de l'échangeur thermique.
  • Bac de récupération de condensat avec évacuation de condensat
  • Clapets de fermeture motorisés, normalement fermés (NC)
  • Commutation automatique en mode air secondaire (en fonction de la qualité de l'air)


Équipements et accessoires en option

  • Système de régulation modulaire FSL-CONTROL II, spécifiquement adapté aux systèmes de ventilation décentralisés
  • Volume d'air neuf suivant la demande, free-cooling et purge nocturne, en fonction de la stratégie de régulation
  • Systèmes de fixation variés pour fixer l'unité au mur ou au sol
  • Récupération de chaleur variable
  • Peinture par poudrage, RAL 9005

FSL-B-ZAB/SEK 00256001_0


  • Utilisation
  • Description

Utilisation

  • Ventilation des locaux, avec de préférence une profondeur jusqu'à 6 m
  • Les batteries à 2 ou 4 tubes assurent un haut niveau confort
  • Déplacement d'air induit
  • Solution à haut rendement énergétique car l'eau est le fluide caloporteur et frigoporteur utilisé
  • Pour les projets de construction neuve, de réhabilitation et de revitalisation

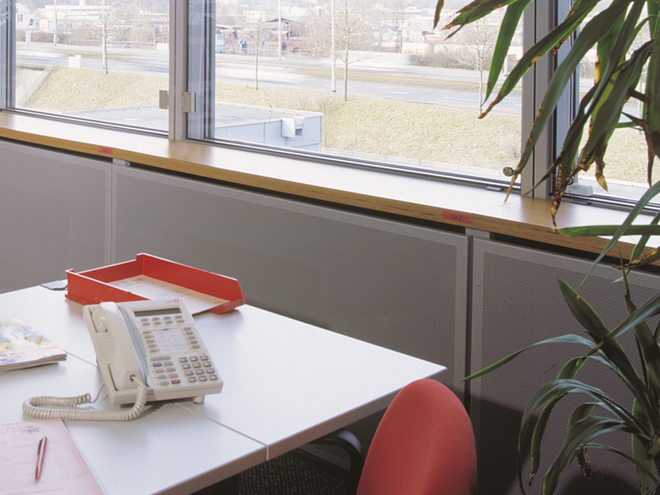

  • Montage en allège
  • Les lieux de montage typiques comprennent des bureaux et des salles de réunion

Caractéristiques spéciales

  • Échangeur thermique pour récupération de chaleur, comprenant un clapet by-pass avec servomoteur électrique (ouvert-fermé)
  • Régulateur mécanique auto-alimenté pour limiter le débit d'air neuf
  • Batterie avec système 2 ou 4 tubes, avec écrou de serrage G½" joints plats
  • Conforme aux exigences d'hygiène VDI 6022
  • Classe de filtration : F7 pour air neuf, G3 pour air de reprise
  • Maintenance facile du filtre grâce aux fixations rapides, aucun outil nécessaire : accès facile à l'échangeur thermique pour le nettoyage
  • Bac de récupération de condensat avec évacuation de condensat
  • Exécution compacte, et donc particulièrement adaptée aux projets de rénovation
  • Une ventilation à la demande est possible grâce à la surveillance de la qualité de l'air ambiant et à l'utilisation d'un équipement de régulation spécifique
  • 4 pieds de nivellement
  • Clapets de fermeture motorisés pour l'air neuf et l'air évacué, normalement fermés (NC) afin d'éviter des flux d'air incontrôlés et le débordement des fumées
  • Bascule automatique en mode air secondaire (uniquement avec une sonde de qualité d'air) si la qualité de l'air ambiant (mesuré avec la sonde COV intégrée, par exemple) est dans l'éventail défini au préalable. Le clapet d'air neuf se ferme, le clapet d'air secondaire auto-alimenté s'ouvre et le ventilateur d'extraction s'arrête. L'unité démarre toujours en mode air secondaire, qui est plus efficace en énergie.

Dimensions nominales

  • 1085 × 630 × 320 mm (B × H × T)

Utilisation

  • Ventilation des locaux, avec de préférence une profondeur jusqu'à 6 m
  • Les batteries à 2 ou 4 tubes assurent un haut niveau confort
  • Déplacement d'air induit
  • Solution à haut rendement énergétique car l'eau est le fluide caloporteur et frigoporteur utilisé
  • Pour les projets de construction neuve, de réhabilitation et de revitalisation
  • Montage en allège
  • Les lieux de montage typiques comprennent des bureaux et des salles de réunion

Caractéristiques spéciales

  • Échangeur thermique pour récupération de chaleur, comprenant un clapet by-pass avec servomoteur électrique (ouvert-fermé)
  • Régulateur mécanique auto-alimenté pour limiter le débit d'air neuf
  • Batterie avec système 2 ou 4 tubes, avec écrou de serrage G½" joints plats
  • Conforme aux exigences d'hygiène VDI 6022
  • Classe de filtration : F7 pour air neuf, G3 pour air de reprise
  • Maintenance facile du filtre grâce aux fixations rapides, aucun outil nécessaire : accès facile à l'échangeur thermique pour le nettoyage
  • Bac de récupération de condensat avec évacuation de condensat
  • Exécution compacte, et donc particulièrement adaptée aux projets de rénovation
  • Une ventilation à la demande est possible grâce à la surveillance de la qualité de l'air ambiant et à l'utilisation d'un équipement de régulation spécifique
  • 4 pieds de nivellement
  • Clapets de fermeture motorisés pour l'air neuf et l'air évacué, normalement fermés (NC) afin d'éviter des flux d'air incontrôlés et le débordement des fumées
  • Bascule automatique en mode air secondaire (uniquement avec une sonde de qualité d'air) si la qualité de l'air ambiant (mesuré avec la sonde COV intégrée, par exemple) est dans l'éventail défini au préalable. Le clapet d'air neuf se ferme, le clapet d'air secondaire auto-alimenté s'ouvre et le ventilateur d'extraction s'arrête. L'unité démarre toujours en mode air secondaire, qui est plus efficace en énergie.

Dimensions nominales

  • 1085 × 630 × 320 mm (B × H × T)

Exécution

  • Peinture par poudrage RAL 9005, noir

Accessoires utiles

  • Système de régulation modulaire FSL-CONTROL II, spécifiquement adapté aux systèmes de ventilation décentralisés
  • Flexibles de raccordement

Caractéristiques de construction

  • 2 ventilateurs EC éco-énergétiques, faibles puissances spécifiques du ventilateur, SFP = 1 suivant EN 13779
  • Échangeurs de chaleur à plaques à courants transversaux
  • L'air est soufflé dans la pièce sous la forme d'un flux à déplacement d'air induit depuis la partie frontale inférieure de l'appareil
  • L'air extrait ou l'air secondaire est introduit dans la partie supérieure de l'appareil

Matériaux et finitions

  • Caisson, façade de la zone de filtration, ventilateurs et pieds de nivellement en tôle d'acier galvanisée
  • Batterie avec tubes en cuivre et ailettes en aluminium
  • Echangeur thermique à plaque en aluminium
  • Caisson peint par poudrage, noir (RAL 9005)
  • Média filtrant F7 composé de papier en fibre de verre résistant à l'humidité.
  • Revêtement en laine minérale suivant DIN 4102, classe de résistance au feu A, revêtue de tissu en fibres de verre pour la protection contre l'usure due aux vitesses d'air jusqu'à 20 m/s
  • Bandes d'étanchéité à alvéole fermée

Normes et directives

  • Les unités de ventilation de façade de type FSL-B-ZAB/SEK sont conformes aux normes VDI 6035 et VDMA 24390
  • Certificat d'hygiène conforme à VDI 6022
  • Fluide de chauffage/refroidissement conforme à VDI 2035
  • Conforme aux exigences de la directive UE 1253/2014 (ErP)
  • Classe d'efficacité énergétique A

Maintenance

  • VDI 6022 Partie 1 applicable (Hygiène des systèmes de conditionnement d'air)
  • La batterie peut être nettoyée avec un aspirateur industriel, le cas échéant
  • Elle peut également être nettoyée à l'aide de produits de nettoyage usuels et non agressifs.

Exécution

  • Peinture par poudrage RAL 9005, noir

Accessoires utiles

  • Système de régulation modulaire FSL-CONTROL II, spécifiquement adapté aux systèmes de ventilation décentralisés
  • Flexibles de raccordement

Caractéristiques de construction

  • 2 ventilateurs EC éco-énergétiques, faibles puissances spécifiques du ventilateur, SFP = 1 suivant EN 13779
  • Échangeurs de chaleur à plaques à courants transversaux
  • L'air est soufflé dans la pièce sous la forme d'un flux à déplacement d'air induit depuis la partie frontale inférieure de l'appareil
  • L'air extrait ou l'air secondaire est introduit dans la partie supérieure de l'appareil

Matériaux et finitions

  • Caisson, façade de la zone de filtration, ventilateurs et pieds de nivellement en tôle d'acier galvanisée
  • Batterie avec tubes en cuivre et ailettes en aluminium
  • Echangeur thermique à plaque en aluminium
  • Caisson peint par poudrage, noir (RAL 9005)
  • Média filtrant F7 composé de papier en fibre de verre résistant à l'humidité.
  • Revêtement en laine minérale suivant DIN 4102, classe de résistance au feu A, revêtue de tissu en fibres de verre pour la protection contre l'usure due aux vitesses d'air jusqu'à 20 m/s
  • Bandes d'étanchéité à alvéole fermée

Normes et directives

  • Les unités de ventilation de façade de type FSL-B-ZAB/SEK sont conformes aux normes VDI 6035 et VDMA 24390
  • Certificat d'hygiène conforme à VDI 6022
  • Fluide de chauffage/refroidissement conforme à VDI 2035
  • Conforme aux exigences de la directive UE 1253/2014 (ErP)
  • Classe d'efficacité énergétique A

Maintenance

  • VDI 6022 Partie 1 applicable (Hygiène des systèmes de conditionnement d'air)
  • La batterie peut être nettoyée avec un aspirateur industriel, le cas échéant
  • Elle peut également être nettoyée à l'aide de produits de nettoyage usuels et non agressifs.

Information technique

Fonction, Données techniques , Sélection rapide, Texte descriptif, Codes de commande

  • Fonction
  • Données techniques
  • Sélection rapide
  • Texte descriptif
  • Codes de commande

Fonctionnement

Unités décentralisées de soufflage et reprise pour la ventilation des locaux et la dissipation des charges en chaud et en froid.

Un ventilateur centrifuge EC aspire l'air neuf qui passe ensuite par le clapet motorisé, le régulateur et le filtre F7.

L'air neuf, entraîné par le ventilateur, traverse la batterie pour la récupération de chaleur; Il est possible de contourner la batterie de récupération pour le protéger ou pour favoriser son efficacité énergétique.

Si nécessaire, l'air est chauffé ou refroidi par la batterie avant d'être soufflé dans la pièce.

L'air extrait passe d'abord par un filtre G3, puis traverse la batterie (pour la récupération de chaleur), le ventilateur d'extraction et le clapet de fermeture motorisé avant d'être évacué vers l'extérieur sous forme d'air rejeté.

Bascule automatique en mode air secondaire (seulement avec une sonde ce qualité d'air) si la qualité de l'air ambiant est suffisante.

Le clapet d'air neuf se ferme, le clapet d'air secondaire auto-alimenté s'ouvre et le ventilateur d'extraction s'arrête.

L'unité démarre toujours en mode air secondaire, qui est plus efficace en énergie.

Fonctionnement

Unités décentralisées de soufflage et reprise pour la ventilation des locaux et la dissipation des charges en chaud et en froid.

Un ventilateur centrifuge EC aspire l'air neuf qui passe ensuite par le clapet motorisé, le régulateur et le filtre F7.

L'air neuf, entraîné par le ventilateur, traverse la batterie pour la récupération de chaleur; Il est possible de contourner la batterie de récupération pour le protéger ou pour favoriser son efficacité énergétique.

Si nécessaire, l'air est chauffé ou refroidi par la batterie avant d'être soufflé dans la pièce.

L'air extrait passe d'abord par un filtre G3, puis traverse la batterie (pour la récupération de chaleur), le ventilateur d'extraction et le clapet de fermeture motorisé avant d'être évacué vers l'extérieur sous forme d'air rejeté.

Bascule automatique en mode air secondaire (seulement avec une sonde ce qualité d'air) si la qualité de l'air ambiant est suffisante.

Le clapet d'air neuf se ferme, le clapet d'air secondaire auto-alimenté s'ouvre et le ventilateur d'extraction s'arrête.

L'unité démarre toujours en mode air secondaire, qui est plus efficace en énergie.
