Electronic volume flow controllers of Type Easy

Compact Easy

Réglage intuitif des débits grâce à deux potentiomètres (sans outils)

Faible consommation énergétique grâce à une pression différentielle minimum à partir de 5 Pa suivant les tailles
Conception résistante aux fortes pressions grâce à un fonctionnement garanti jusqu'à 1000 Pa de pression différentielle
Produit fini prêt à installer
Produit polyvalent permettant de gérer trois applications : mono-débit, bi-débit et 0-10V

Avantages de la fonction LED :

... Identification d’un manque de pression dans le réseau ou d’un mauvais câblage : la LED clignote.

... Mise en service rapide : la LED est fixe quand le débit est trouvé.

Fonction fermeture étanche par shunt sur le bornier (consigne de débit non prise en considération)
Fonction free-cooling par shunt sur le bornier (ouverture forcée maximale du TVR, consigne du débit non prise en considération)
Économies d’énergie et régulation optimale grâce au double bornier d’alimentation 24V du moteur Easy. Il permet d’alimenter un éventuel capteur ou un registre esclave afin de garantir l’equi-potentialité de l’installation.
Pilotage d’un servomoteur Easy esclave
Remontée du débit lu en 0-10V
Précision de fonctionnement de 5% au débit nominal (membrane de pression différentielle intégrée au servomoteur)

Utilisation

Utilisation

Les régulateurs de débit électroniques de type Easy sont des appareils compacts tout-en-un pour les unités terminales VAV
Le moto-controleur comprend une sonde de pression différentielle dynamique, un régulateur électronique et un servomoteur
Convient pour différentes tâches de régulation en fonction de l'utilisation de l'entrée de la valeur de consigne
Les signaux de sortie du régulateur de température ambiante, du système centralisé de gestion du bâtiment (GTB-GTC), du régulateur de la qualité de l'air ou d'unités similaires régulent le débit de consigne
Commande forcée au moyen de commutateurs ou de relais
Valeur du débit réel disponible sous forme d'un signal de tension linéaire

La filtration standard dans les systèmes de climatisation de confort permet d'utiliser le régulateur en soufflage sans protection contre la poussière supplémentaire. Toutefois, s'agissant d'un capteur de pression dynamique, il est à noter que :

Avec des niveaux importants de poussières dans la pièce, les régulateurs placés à la reprise doivent être protégés par des filtres idoines.
Si l'air est contaminé par des peluches ou des particules collantes ou s'il contient des fluides corrosifs, les régulateurs Easy ne peuvent pas être utilisés.

Description

Exécution

LMV-D3AL-F pour LVC
227V-024T-05-013 pour LVC
LMV-D3A-F pour TVR
227V-024T-05-002 pour TVR
227V-024T-15-002 pour TVJ, TVT
SMV-D3A pour TVT
LMV-D3A pour TZ-Silenzio, TA-Silenzio, TVZ, TVA

Modes de fonctionnement

Débit variable

V_min : débit minimal
V_max : débit maximal

Valeur constante

V_min : débit constant
V_max : 100 %

Plage de tension du signal

0 – 10 V DC

Pièces et caractéristiques

Sonde pour mesures dynamiques de la pression différentielle
Butées mécaniques pour régler les positions des clapets
Servomoteurs avec protection de surcharge
Débrayage manuel par bouton-poussoir

Information technique

Fonction, Données techniques

Principe de fonctionnement – Régulateurs Easy et Compact

① Differential pressure transducer
② Actuator
③ Volume flow controller
④ Setpoint value signal

Fonctionnement

Le régulateur VAV régule le débit une boucle de régulation fermée, par exemple, mesure - comparaison - régulation.

Le débit est déterminé en mesurant la pression différentielle (pression effective). À cet effet, l'unité terminale VAV est équipée d'une sonde de pression différentielle.

La sonde de pression différentielle intégrée transforme la pression effective en un signal de tension. Par conséquent, la valeur réelle de débit est disponible en tant que signal de tension. Le réglage usine est tel que 10 V DC correspond toujours au débit nominal (V_nom).

La valeur de consigne de débit provient d'un régulateur de niveau supérieur (par ex. régulateur de température ambiante, régulateur de la qualité d'air, système centralisé de gestion du bâtiment (GTB-GTC) ou de contacts de commutation). La régulation à débit variable donne une valeur comprise entre V_min et V_max. Il est possible d'outrepasser la régulation de température ambiante, par ex. en fermant entièrement la gaine.

Le régulateur compare la valeur de consigne de débit à la valeur réelle et pilote le servomoteur intégré en conséquence.

Les paramètres de débit V_min et V_max peuvent être réglés sur des potentiomètres.

Régulation de débit

Le régulateur de débit fonctionne indépendamment de la pression en gaine.
Les fluctuations de pression différentielle n'entraînent pas de changements permanents de débit
Pour empêcher la régulation de devenir instable, une zone morte est autorisée à l'intérieur de laquelle le clapet ne bouge pas.
Les paramètres de débit réglés en usine peuvent être modifiés

Régulateur Easy LMV-D3AL-F

Tension électrique (AC)	24 V AC ± 20 %, 50/60 Hz
Tension électrique (DC)	24 V DC −10/+20 %
Puissance nominale (AC)	3,5 VA max.
Puissance nominale (DC)	2 W max.
Temps de fonctionnement pour 90°	120 – 150 s
Entrée de signal valeur de consigne	0 – 10 V DC, R_a > 100 kΩ
Sortie de signal valeur réelle	00 – 10 V DC, 0.5 mA max.
Classe de sécurité CEI	III (très basse tension de sécurité)
Niveau de protection	IP 20
Conformité CE	CEM conformément à 2014/30/EU, basse tension conformément à 2014/35/EU

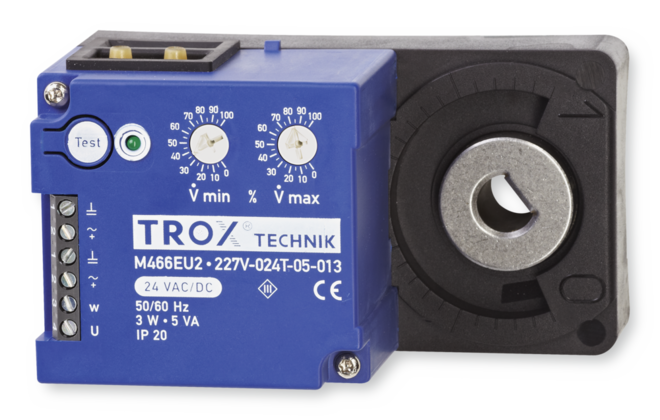

Régulateur Easy 227V-024T-05-013

Tension électrique (AC)	24 V AC ± 20 %, 50/60 Hz
Tension électrique (DC)	24 V DC ± 20 %
Puissance nominale (AC)	5 VA max.
Puissance nominale (DC)	3 W max.
Temps de fonctionnement pour 90°	100 s
Entrée de signal valeur de consigne	0 – 10 V DC, R_a > 100 kΩ
Sortie de signal valeur réelle	00 – 10 V DC, 0.5 mA max.
Classe de sécurité CEI	III (très basse tension de sécurité)
Niveau de protection	IP 20
Conformité CE	CEM selon 2014/30/EU

Régulateurs Easy LMV-D3A et LMV-D3A-F

Tension électrique (AC)	24 V AC ± 20 %, 50/60 Hz
Tension électrique (DC)	24 V DC −10/+20 %
Puissance nominale (AC)	5 VA max.
Puissance nominale (DC)	2,5 W max.
Temps de fonctionnement pour 90°	110 – 150 s
Entrée de signal valeur de consigne	0 – 10 V DC, R_a > 100 kΩ
Sortie de signal valeur réelle	00 – 10 V DC, 0.5 mA max.
Classe de sécurité CEI	III (très basse tension de sécurité)
Niveau de protection	IP 20
Conformité CE	CEM selon 2014/30/EU

Régulateur Easy 227V-024T-05-002

Tension électrique (AC)	24 V AC ± 20 %, 50/60 Hz
Tension électrique (DC)	24 V DC ± 20 %
Puissance nominale (AC)	5 VA max.
Puissance nominale (DC)	3 W max.
Temps de fonctionnement pour 90°	100 s
Entrée de signal valeur de consigne	0 – 10 V DC, R_a > 100 kΩ
Sortie de signal valeur réelle	00 – 10 V DC, 0.5 mA max.
Classe de sécurité CEI	III (très basse tension de sécurité)
Niveau de protection	IP 20
Conformité CE	CEM selon 2014/30/EU

Régulateur Easy 227V-024T-15-002

Tension électrique (tension alternative)	24 V AC ± 20 %, 50/60 Hz
Tension électrique (courant continu)	24 V DC ± 20 %
Puissance (tension alternative)	Max. 5 VA
Puissance (courant continu)	Max. 3 W
Période pour 90°	150 – 270 s
Entrée du signal de la valeur de consigne	0 – 10 V DC, R_a > 100 kΩ
Sortie du signal de la valeur réelle	0 – 10 V DC, max. 0,5 mA
Classe de protection	III (très basse tension de sécurité)
Niveau de protection	IP 20
Conformité CE	CEM selon 2014/30/EU

Régulateur Easy SMV-D3A

Tension électrique (AC)	24 V AC ± 20 %, 50/60 Hz
Tension électrique (DC)	24 V DC −10/+20 %
Puissance nominale (AC)	6 VA max.
Puissance nominale (DC)	3 W max.
Temps de fonctionnement pour 90°	110 – 150 s
Entrée de signal valeur de consigne	0 – 10 V DC, R_a > 100 kΩ
Sortie de signal valeur réelle	00 – 10 V DC, 0.5 mA max.
Classe de sécurité CEI	III (très basse tension de sécurité)
Niveau de protection	IP 20
Conformité CE	CEM selon 2014/30/EU

Modèles, Détails du produit

Easy controller LMV-D3AL-F

Régulateurs Easy pour unités terminales VAV

Numéro de pièce	Type	Type d'unité terminale VAV
M466EU1	LMV-D3AL-F	LVC
M466EU2	227V-024T-05-013	LVC
M466ES1	LMV-D3A-F	TVR
M466DC3	227V-024T-05-002	TVR
A00000053055	227V-024T-15-002	TVJ, TVT
M466ES3	SMV-D3A	TVT
M466ES2	LMV-D3A	TZ-Silenzio, TA-Silenzio, TVZ, TVA

Select nominal size

Le principe Easy

Raccordement électrique, Mise en service, Caractéristiques

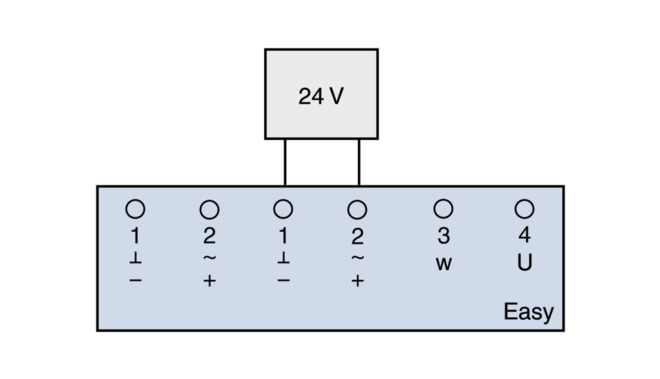

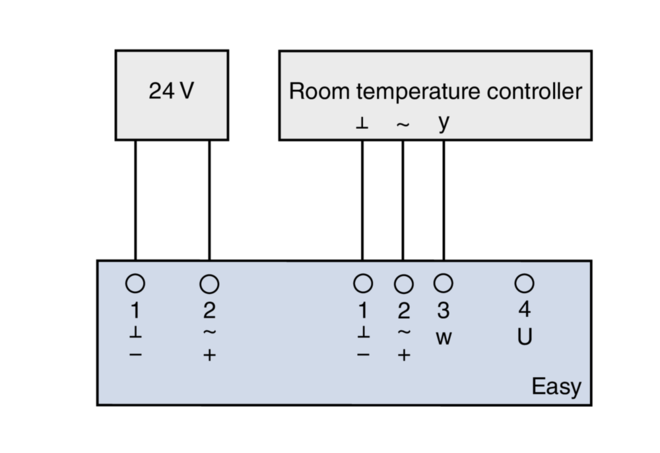

Répartition du bornier

1 ⊥, –: Ground
2 ~, +: Supply voltage 24 V
3 w: Setpoint value signal 0 – 10 V DC
4 U: Actual value signal 0 – 10 V DC

Échelle de réglage de débit pour TVR-Easy

Chaque unité terminale VAV porte un autocollant avec une échelle de réglage de débit afin de déterminer les paramétrages sur site (voir exemple : TVR-Easy, grandeur nominale 200). Les pourcentages se rapportent à la plage de réglage qui peut être utilisé.

Mise en service

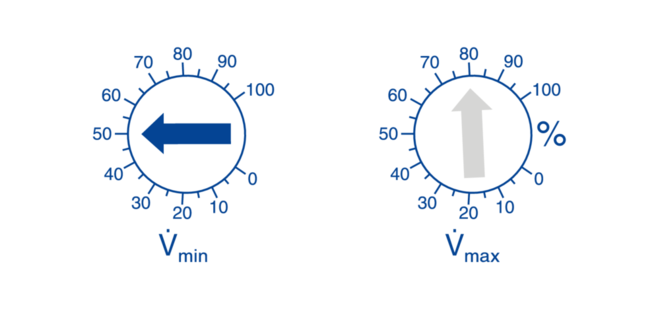

Utiliser le potentiomètre pour régler le débit minimum ou maximum sur site
Prélever la valeur de réglage à partir de l'échelle de débit (autocollant sur chaque régulateur de débit)
Conformément aux plages de débit d'air, ne pas régler un débit qui soit inférieur au débit minimum
Plage de débit des LVC, TVR, TZ-Silenzio, TA-Silenzio, TVZ et TVA: 10 – 100%
Plage de débit des TVJ et TVT: 20 – 100%
Une fois que l'unité VAV a été installée et raccordée, et le débit de volume réglé, l'appareil est prêt à fonctionner
Ne retirez le couvercle transparent du régulateur Easy que temporairement pour le câblage et la mise en service

Characteristic of the setpoint value signal
