ZL | TROX France Sarl

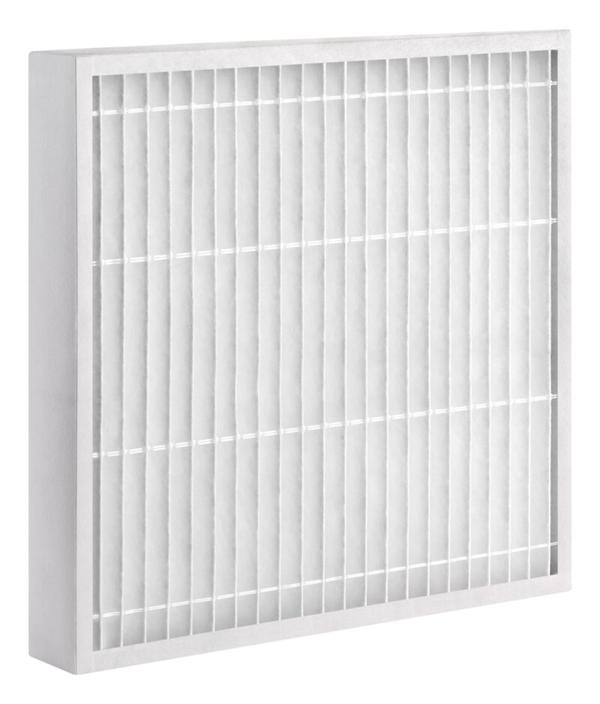

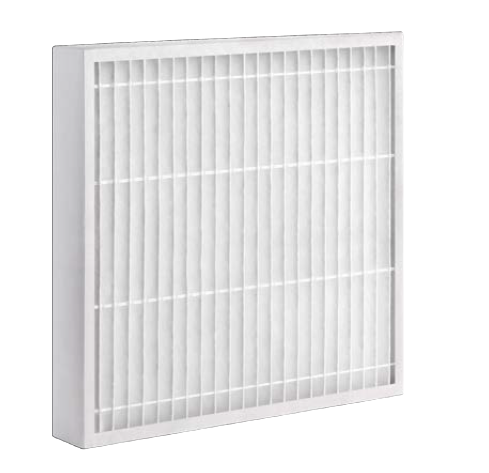

Filtre en Z, version NWO

Filtre en Z, version PLA

ZL

Pour des concentrations élevées de poussières ou comme préfiltre pour des filtres à poussières fines

Filtre en Z pour la séparation des poussières grossières et fines, utilisé comme premier niveau de traitement dans les systèmes de ventilation et climatisation ou comme préfiltres pour les niveaux de filtration de haute qualité
■ Groupes de filtres ISO Coarse (filtre à poussières grossières) et ePM10 (filtre à poussières fines)
■ Grande surface de filtration grâce aux plis
■ Pertes de charge faibles à des débits volumiques élevés
■ Cadre résistant à l'humidité, en fibres non tissées
■ Cadre optionnel en plastique, en acier galvanisé, en aluminium
■ Testé selon ISO 16890

Informations générales

Application

Filtre en Z type ZL pour la séparation des grosses et fines particules dans les systèmes de ventilation
Filtre à grosses particules : préfiltre dans les systèmes de ventilation
Filtre à particules fines : préfiltre ou filtre terminal dans les systèmes de ventilation

Caractéristiques spéciales

Grande capacité de rétention des poussières à faible perte de charge initiale
Longue durée de vie du filtre
Montage et démontage rapides
Faible poids et volume de transport réduit
Peut être éliminé facilement et en toute sécurité dans les installations d'incinération des déchets locales car les émissions de substances nocives sont faibles

Dimensions nominales

B × H × T [mm]

Classes de filtration

Groupes de filtres

ISO Coarse selon la norme ISO 16890
ISO ePM10 selon la norme ISO 16890

Classes de filtration

Coarse 90 %
ePM10 50 %

Exécution

NWO : cadre en fibres non-tissées
PLA : cadre en plastique
PLAF : cadre en plastique avec bride de 25 mm
GAL : cadre en acier galvanisé
ALU : cadre en aluminium

Copie des accessoires utiles

Cadre de cellule standard (SCF-B)

Caractéristiques d'exécution

Médias filtrants à plis
Cadre filtrant robuste et résistant à l'humidité en non-tissé
Disponible dans des classes de filtration et des dimensions variées, y compris des profondeurs et sections de montage

Matériau et finitions

Médias filtrants en fibres synthétiques
Cadre en fibres non-tissées
Cadre optionnel en plastique, en acier galvanisé, en aluminium

Normes et directives

Essai conforme à la norme ISO 16890 ; norme internationale relative à la ventilation générale et à la climatisation ; classification du degré de séparation fondée sur l’efficacité d'arrestance fractionnelle mesurée, laquelle est traitée dans un système de déclaration de l’efficacité de séparation des particules fines (ePM).
Pour les filtres à poussières grossières, la séparation gravimétrique est mesurée à l’aide de poussière synthétique. Les filtres sont classés dans le groupe ISO Coarse en fonction des valeurs mesurées.
Pour les filtres à particules fines, des aérosols permettent de déterminer l’efficacité d'arrestance fractionnelle sur une plage de tailles donnée (DEHS et KCl). Les filtres sont répartis dans les groupes ISO ePM10, ISO ePM2.5 et ISO ePM1 en fonction des valeurs mesurées.

Information technique

Efficacité gravimétrique fraction grossière [%] selon ISO 16890	90	–
Efficacité fractionnelle ePM10 [%] conforme à la norme ISO 16890	–	50
Vitesse frontale nominale [m/s]	2,5	2,5
Perte de charge initiale au débit nominal [Pa][Pa] au débit volumique nominal pour T = 48 mm	50	90
Perte de charge initiale au débit nominal [Pa][Pa] au débit volumique nominal pour T = 96 mm	35	70
Température de fonctionnement maximale [°C]	80	80
Humidité relative maximale [%]	100	100

Ce texte de spécification décrit les propriétés générales du produit. Les textes d'autres versions peuvent être créés avec notre programme de sélection Easy Product Finder.

Z-line filters type ZL for the separation of coarse dust when used as prefilters, and for the separation of fine dust when used as prefilters or final filters in ventilation systems. Available in various filter classes and sizes, including common installation depths and cross-sections, filter groups ISO Coarse and ISO ePM10 according to ISO 16890. Filter media is folded; this increases the dust holding capacity and extends the filter life.

Caractéristiques spéciales

Grande capacité de rétention des poussières à faible perte de charge initiale
Longue durée de vie du filtre
Montage et démontage rapides
Faible poids et volume de transport réduit
Peut être éliminé facilement et en toute sécurité dans les installations d'incinération des déchets locales car les émissions de substances nocives sont faibles

Matériau et finitions

Médias filtrants en fibres synthétiques
Cadre en fibres non-tissées
Cadre optionnel en plastique, en acier galvanisé, en aluminium

Exécution

NWO : cadre en fibres non-tissées
PLA : cadre en plastique
PLAF : cadre en plastique avec bride de 25 mm
GAL : cadre en acier galvanisé
ALU : cadre en aluminium

Caractéristiques de sélection

Groupe de filtre [ISO 16890]
Efficacité de filtration [%]
Débit volumique [m³/h]
Perte de charge initiale [Pa]
Dimensions nominales [mm]

ZL	–	Coarse	–	90%	–	NWO	/	592 × 592 × 47
\|		\|		\|		\|		\|
1		2		3		4		5

1 Type
ZL Filtre en Z

2 Classification
Grossier Efficacité de la séparation gravimétrique selon ISO 16890
ePM10 Efficacité fractionnelle ePM10 selon ISO 16890

3 Efficacité de séparation
Efficacité de filtration [%] selon ISO 16890

4 Exécution
NWO Cadre en fibres non-tissées
PLA Cadre en plastique
PLAF Cadre en plastique avec bride de 25 mm
GAL Cadre en tôle d'acier galvanisé
ALU Cadre en aluminium

5 Dimensions nominales [mm]
Préciser les valeurs largeur × hauteur × profondeur

ZL–Coarse–90%–PLA/592×592×48

Classification	ISO Coarse selon la norme ISO 16890
Efficacité de filtration	90 %
Exécution	Cadre en plastique
Dimension nominale	592 × 592 × 48 mm

Téléchargements

Information produit

Fiche technique du produit ZL

ZL_PD_2026_06_03_DE_fr Fiche technique du produit 320 ko pdf
