Grille de ventilation résistante aux impacts de balles, en aluminium, avec ailettes de diffusion fixes horizontales

Grille de ventilation avec ailettes à profil spécial (section transversale rectangulaire)

  • Dimensions nominales : 325 × 125 – 1225 × 325 mm
  • Plage de débit d'air : 17 à 950 l/s ou 61 à 3420 m³/h
  • Façade de la grille en aluminium anodisé
  • Testé pour un montage dans des gymnases
  • Cadre frontal à trous fraisés, 30 mm de large


Équipements et accessoires en option

  • Façade de grille en nuances de couleurs RAL CLASSIC
  • Contre-cadre

Application

Application

  • Grille de ventilation de type AWT à utiliser pour le soufflage d'air ou la reprise
  • Pour les gymnases
  • Conforme aux exigences de la norme de résistance aux impacts DIN 18032, partie 3
  • Soufflage d'air orienté pour une ventilation à flux mélangé
  • Pour débits d'air variables ou constants
  • Pour soufflage à des différences de température d'air ambiant de –12 à +4 K
  • Montage en cloison, en allège et en gaine rectangulaire

Caractéristiques spéciales

  • Ailettes fixes
  • Trous fraisés

Dimensions nominales

  • Longueur nominale : 325, 425, 525, 625, 825, 1025, 1225 mm
  • Hauteur nominale : 125, 225, 325 mm


Autres dimensions sur demande

Application

  • Grille de ventilation de type AWT à utiliser pour le soufflage d'air ou la reprise
  • Pour les gymnases
  • Conforme aux exigences de la norme de résistance aux impacts DIN 18032, partie 3
  • Soufflage d'air orienté pour une ventilation à flux mélangé
  • Pour débits d'air variables ou constants
  • Pour soufflage à des différences de température d'air ambiant de –12 à +4 K
  • Montage en cloison, en allège et en gaine rectangulaire

Caractéristiques spéciales

  • Ailettes fixes
  • Trous fraisés

Dimensions nominales

  • Longueur nominale : 325, 425, 525, 625, 825, 1025, 1225 mm
  • Hauteur nominale : 125, 225, 325 mm


Autres dimensions sur demande

Description

Pièces et caractéristiques

  • Sections de cadre à profil rectangulaire, avec bords arrondis
  • Ailettes fixes horizontales
  • Joint d'étanchéité périmétrique appliqué en usine
  • Montant central vertical pour les longueurs nominales supérieures à 625 mm

Options associées

  • AG, AS, D, DG : pour l'équilibrage du débit d'air et le contrôle de l'orientation du jet d'air

Accessoires

  • Contre cadre : pour un montage rapide et simple des grilles de ventilation

Caractéristiques d'éxécution

  • Ailettes robustes
  • Cadre frontal à trous fraisés

Matériaux et finitions

  • Cadre et ailettes en aluminium
  • Cadre et ailettes anodisés, E6-C-0, couleur naturelle
  • P1 : Cadre et ailettes laqués de couleur RAL CLASSIC

Normes et directives

  • Niveau de puissance acoustique du bruit du flux d'air mesuré suivant EN ISO 5135

Maintenance

  • La structure et les matériaux ne nécessitent aucun entretien
  • Inspection et nettoyage conformément à VDI 6022

Pièces et caractéristiques

  • Sections de cadre à profil rectangulaire, avec bords arrondis
  • Ailettes fixes horizontales
  • Joint d'étanchéité périmétrique appliqué en usine
  • Montant central vertical pour les longueurs nominales supérieures à 625 mm

Options associées

  • AG, AS, D, DG : pour l'équilibrage du débit d'air et le contrôle de l'orientation du jet d'air

Accessoires

  • Contre cadre : pour un montage rapide et simple des grilles de ventilation

Caractéristiques d'éxécution

  • Ailettes robustes
  • Cadre frontal à trous fraisés

Matériaux et finitions

  • Cadre et ailettes en aluminium
  • Cadre et ailettes anodisés, E6-C-0, couleur naturelle
  • P1 : Cadre et ailettes laqués de couleur RAL CLASSIC

Normes et directives

  • Niveau de puissance acoustique du bruit du flux d'air mesuré suivant EN ISO 5135

Maintenance

  • La structure et les matériaux ne nécessitent aucun entretien
  • Inspection et nettoyage conformément à VDI 6022

Information technique

Fonction, Données techniques , Sélection rapide, Texte de spécification, Codes de commande

  • Fonction
  • Données techniques
  • Sélection rapide
  • Texte de spécification
  • Codes de commande
Schéma d'une grille de ventilation à ailettes longitudinales
00151203_0
① Cadre frontal
② Ailettes longitudinales
③ Montant intermédiaire central


00151203_0
00205240_0
00150723_0
00150735_0
00151197_0
00150729_0
00150741_0
00150747_0
00150753_0
00151185_0

Fonctionnement

Les grilles de ventilation sont des diffuseurs destinés au soufflage d'air et à la reprise des systèmes de ventilation et de climatisation. Elles orientent l'air soufflé vers la pièce. Les grilles de ventilation à ailettes réglables permettent d'adapter la direction de soufflage aux conditions locales. Il en résulte une ventilation à flux mélangé dans les zones de confort et les zones industrielles, avec une bonne ventilation globale de la pièce.

L'induction ralentit le flux d'air, c'est-à-dire que la vitesse du flux d'air diminue au fur et à mesure que la distance par rapport à la grille augmente. La distance à laquelle la vitesse du flux d'air atteint une valeur définie, comme par exemple 0,2 m/s, est appelée "distance de projection". Le jet d'air soufflé qui provient des grilles de cloisons qui sont installées près du plafond atteint une distance de projection supérieure à celle d'un jet libre (qui provient d'une grille qui n'est pas installée près du plafond). Les grilles simples, les grilles groupées et les grilles en ruban atteignent chacune des distances de projection différentes.

En mode de refroidissement, il est nécessaire de tenir compte de la déviation du jet vers la zone occupée, qui augmente dès que la différence de température entre l'air soufflé et l'air ambiant augmente et que la vitesse de soufflage diminue. En mode de chauffage, le jet d'air soufflé dévie vers le plafond. Cela n'a aucun effet négatif sur la vitesse du flux d'air dans la zone occupée, mais peut affecter la ventilation complète de la pièce.

Fonctionnement

Les grilles de ventilation sont des diffuseurs destinés au soufflage d'air et à la reprise des systèmes de ventilation et de climatisation. Elles orientent l'air soufflé vers la pièce. Les grilles de ventilation à ailettes réglables permettent d'adapter la direction de soufflage aux conditions locales. Il en résulte une ventilation à flux mélangé dans les zones de confort et les zones industrielles, avec une bonne ventilation globale de la pièce.

L'induction ralentit le flux d'air, c'est-à-dire que la vitesse du flux d'air diminue au fur et à mesure que la distance par rapport à la grille augmente. La distance à laquelle la vitesse du flux d'air atteint une valeur définie, comme par exemple 0,2 m/s, est appelée "distance de projection". Le jet d'air soufflé qui provient des grilles de cloisons qui sont installées près du plafond atteint une distance de projection supérieure à celle d'un jet libre (qui provient d'une grille qui n'est pas installée près du plafond). Les grilles simples, les grilles groupées et les grilles en ruban atteignent chacune des distances de projection différentes.

En mode de refroidissement, il est nécessaire de tenir compte de la déviation du jet vers la zone occupée, qui augmente dès que la différence de température entre l'air soufflé et l'air ambiant augmente et que la vitesse de soufflage diminue. En mode de chauffage, le jet d'air soufflé dévie vers le plafond. Cela n'a aucun effet négatif sur la vitesse du flux d'air dans la zone occupée, mais peut affecter la ventilation complète de la pièce.

trox_blau20

Dimensions nominales

325 × 125 à 1225 × 325 mm

 trox_blau20

Débit d'air minimal

17 – 275 l/s ou 61 – 990 m³/h

 trox_blau20

Débit maximal, avec LWA max. 40 dB(A) sans options associées

95 – 950 l/s ou 342 – 3420 m³/h

 trox_blau20

Delta de température entre l'air soufflé et la température ambiante

–12 à +4 K

Les débits d'air s'appliquent au soufflage d'air

Section libre trox_blau20 H L [mm] L [mm] L [mm] L [mm] L [mm] L [mm] L [mm] trox_blau20 H 325 425 525 625 825 1025 1225 trox_blau20 H Ageo Ageo Ageo Ageo Ageo Ageo Ageo trox_blau20 mm m² m² m² m² m² m² m² trox_blau20

125

0,013

0,018

0,023

0,028

0,037

0,047

0,057

 trox_blau20

225

0,031

0,042

0,054

0,065

0,087

0,109

0,132

 trox_blau20

325



0,066

0,084

0,102

0,136

0,171

0,206
Surface de soufflage effective trox_blau20 H L [mm] L [mm] L [mm] L [mm] L [mm] L [mm] L [mm] trox_blau20 H 325 425 525 625 825 1025 1225 trox_blau20 H Aeff Aeff Aeff Aeff Aeff Aeff Aeff trox_blau20 mm m² m² m² m² m² m² m² trox_blau20

125

0,015

0,020

0,025

0,031

0,040

0,050

0,060

 trox_blau20

225

0,031

0,040

0,050

0,060

0,078

0,097

0,116

 trox_blau20

325

0,060

0,073

0,086

0,116

0,152

0,174
Surface effective de la grille de reprise trox_blau20 H L [mm] L [mm] L [mm] L [mm] L [mm] L [mm] L [mm] trox_blau20 H 325 425 525 625 825 1025 1225 trox_blau20 H Aeff Aeff Aeff Aeff Aeff Aeff Aeff trox_blau20 mm m² m² m² m² m² m² m² trox_blau20

125

0,011

0,015

0,018

0,023

0,029

0,036

0,043

 trox_blau20

225

0,023

0,029

0,036

0,043

0,057

0,071

0,078

 trox_blau20

325

0,043

0,052

0,063

0,083

0,104

0,122

Dimensions nominales

325 × 125 à 1225 × 325 mm

Débit d'air minimal

17 – 275 l/s ou 61 – 990 m³/h

Débit maximal, avec LWA max. 40 dB(A) sans options associées

95 – 950 l/s ou 342 – 3420 m³/h

Delta de température entre l'air soufflé et la température ambiante

–12 à +4 K

Les débits d'air s'appliquent au soufflage d'air


Section libre

H L [mm]
H 325 425 525 625 825 1025 1225
H Ageo
mm m²

125

0,013

0,018

0,023

0,028

0,037

0,047

0,057

225

0,031

0,042

0,054

0,065

0,087

0,109

0,132

325



0,066

0,084

0,102

0,136

0,171

0,206


Surface de soufflage effective

H L [mm]
H 325 425 525 625 825 1025 1225
H Aeff
mm m²

125

0,015

0,020

0,025

0,031

0,040

0,050

0,060

225

0,031

0,040

0,050

0,060

0,078

0,097

0,116

325

0,060

0,073

0,086

0,116

0,152

0,174


Surface effective de la grille de reprise

H L [mm]
H 325 425 525 625 825 1025 1225
H Aeff
mm m²

125

0,011

0,015

0,018

0,023

0,029

0,036

0,043

225

0,023

0,029

0,036

0,043

0,057

0,071

0,078

325

0,043

0,052

0,063

0,083

0,104

0,122


AWT, plages de débit 00274112_0

× LWA = 40 dB(A) avec un flux d'air illimité+ LWA = 40 dB(A) avec un flux d'air limité de 50%

Grilles de ventilation résistances aux impacts de balles, rectangulaires, en aluminium, pour soufflage d'air et reprise. Sections à cadre avec profil rectangulaire et bords arrondis de préférence pour un montage sur cloison et en allège, mais également adapté aux gaines rectangulaires.

Composant prêt à installer qui comporte un cadre et des ailettes horizontales fixes.

Trous fraisés pour fixer la grille sur la surface de montage.

Conforme aux exigences de la norme DIN 18032, partie 3.

Niveau de puissance acoustique du bruit du flux d'air mesuré suivant EN ISO 5135.

Caractéristiques spéciales

  • Ailettes fixes
  • Trous fraisés

Matériaux et finitions

  • Cadre et ailettes en aluminium
  • Cadre et ailettes anodisés, E6-C-0, couleur naturelle
  • P1 : Cadre et ailettes laqués de couleur RAL CLASSIC

Données techniques

  • Dimensions nominales : 325 × 125  à  1225 × 325 mm
  • Débit d'air minimal (soufflage d'air) : 17 à 275 l/s ou 61 à 990 m³/h
  • Débit d'air maximal (soufflage d'air), avec LWA max. de 40 dB(A), sans options associées : 95 à 950 l/s ou 342 à 3420 m³/h
  • Soufflage d'air avec une différence de température d'air ambiant : -12 à +4 K

Caractéristiques de sélection

  • V _______________________ [m³/h]
  • Δpt _______________________ [Pa]

Bruit du flux d'air

  • LWA _______________________ [dB(A)]

Grilles de ventilation résistances aux impacts de balles, rectangulaires, en aluminium, pour soufflage d'air et reprise. Sections à cadre avec profil rectangulaire et bords arrondis de préférence pour un montage sur cloison et en allège, mais également adapté aux gaines rectangulaires.

Composant prêt à installer qui comporte un cadre et des ailettes horizontales fixes.

Trous fraisés pour fixer la grille sur la surface de montage.

Conforme aux exigences de la norme DIN 18032, partie 3.

Niveau de puissance acoustique du bruit du flux d'air mesuré suivant EN ISO 5135.

Caractéristiques spéciales

  • Ailettes fixes
  • Trous fraisés

Matériaux et finitions

  • Cadre et ailettes en aluminium
  • Cadre et ailettes anodisés, E6-C-0, couleur naturelle
  • P1 : Cadre et ailettes laqués de couleur RAL CLASSIC

Données techniques

  • Dimensions nominales : 325 × 125  à  1225 × 325 mm
  • Débit d'air minimal (soufflage d'air) : 17 à 275 l/s ou 61 à 990 m³/h
  • Débit d'air maximal (soufflage d'air), avec LWA max. de 40 dB(A), sans options associées : 95 à 950 l/s ou 342 à 3420 m³/h
  • Soufflage d'air avec une différence de température d'air ambiant : -12 à +4 K

Caractéristiques de sélection

  • V _______________________ [m³/h]
  • Δpt _______________________ [Pa]

Bruit du flux d'air

  • LWA _______________________ [dB(A)]

Ce texte de spécification décrit les propriétés générales du produit. Les textes d'autres modèles peuvent être créés avec notre programme de sélection Easy Product Finder.

00134964_0

 Type
AWT       Grille

 Options associées
A       Sans (grille uniquement)
AG       Registre, ailettes de diffusion à action opposée
D       Contrôle de la direction de l'air, ailettes de diffusion montées à 90° par rapport aux éléments avant, et réglables de manière indépendante
DG       D combiné avec un AG

 Dimensions nominales [mm]
       L × H



 Contre-cadre
Aucune indication : sans
A1       Avec

 Surface apparente
       Aucune indication : anodisé, E6-C-0, couleur naturelle
P1       Laquée, indiquer la nuance de couleur RAL CLASSIC

       Niveau de brillance
       RAL 9010 50 %
       RAL 9006 30 %
       Autres couleurs RAL 70 %

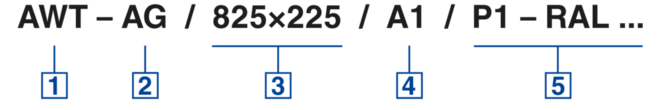

Exemple de commande : AWT-AG/625×225/A1

Options associées

Registre, ailettes à action opposée

Dimension nominale

625 × 225 mm

Contre-cadre

Avec contre-cadre

Surface apparente

Anodisée, E6-C-0, couleur naturelle




Dimensions et poids, Détails du produit

  • Dimensions et poids
  • Détails du produit
AT, cadre frontal de 30 mm de large 00204880_0
L Longueur nominale Montant central vertical si L > 625 mm
H Hauteur nominale


Le tableau des poids indique les dimensions nominales disponibles

Le tableau des poids indique les dimensions nominales disponibles

AWT trox_blau20 H L [mm] L [mm] L [mm] L [mm] L [mm] L [mm] L [mm] trox_blau20 H 325 425 525 625 825 1025 1225 trox_blau20 H m m m m m m m trox_blau20 mm kg kg kg kg kg kg kg trox_blau20

125

1,3

1,6

2,0

2,3

3,0

3,6

4,3

 trox_blau20

225

1,9

2,4

2,9

3,4

4,4

5,4

6,4

 trox_blau20

325

3,2

3,8

4,5

5,8

7,1

8,5

Le poids s'applique aux grilles de ventilation sans options associées

AWT

H L [mm]
H 325 425 525 625 825 1025 1225
H m
mm kg

125

1,3

1,6

2,0

2,3

3,0

3,6

4,3

225

1,9

2,4

2,9

3,4

4,4

5,4

6,4

325

3,2

3,8

4,5

5,8

7,1

8,5

Le poids s'applique aux grilles de ventilation sans options associées


Cadre frontal, 30 mm
00119235_0..


00119235_0..
00119242_0.

Exemples de montage, Détails du montage, Mise en service, Information de base et nomenclature

  • Exemples de montage
  • Détails du montage
  • Mise en service
  • Information de base et nomenclature
Montage mural 00153790_0

Longueur nominale supérieure à 625 mm : avec montant intermédiaire central vertical

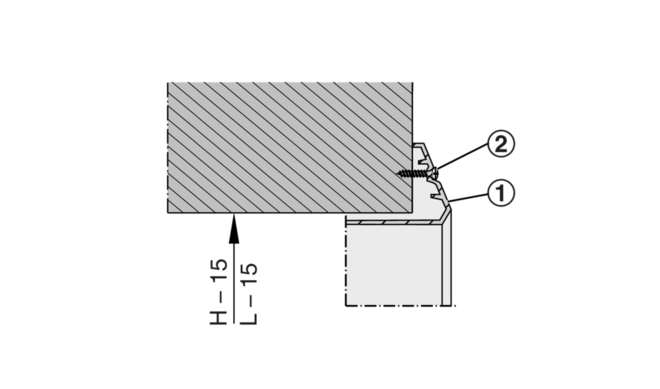

Grille de ventilation à fixation par vis 00151457_0
① Grille de ventilation
② Vis de fixation (fournie par des tiers)


Montage et mise en service

  • Montage de préférence dans des cloisons, des allèges et des gaines rectangulaires
  • Un montage avec contre-cadre est recommandé
  • Si aucun contre-cadre n'est utilisé, le rebord doit être fixé à l'aide de vis


Ces schémas sont uniquement destinés à illustrer les détails de montage.

Montage et mise en service

  • Montage de préférence dans des cloisons, des allèges et des gaines rectangulaires
  • Un montage avec contre-cadre est recommandé
  • Si aucun contre-cadre n'est utilisé, le rebord doit être fixé à l'aide de vis


Ces schémas sont uniquement destinés à illustrer les détails de montage.

Équilibrage du débit d'air -*G
00152008_0

Options associées -AG, -DG et types AGW, DGW

00152008_0
00152134_0

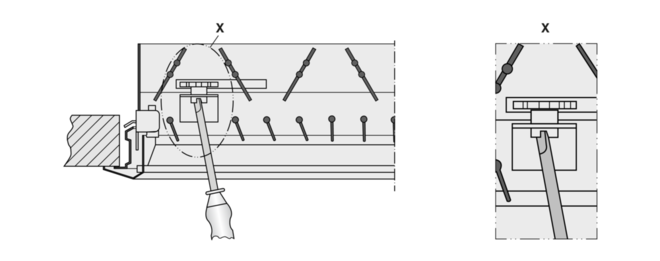

Équilibrage du débit

Lorsque plusieurs grilles de ventilation sont montées sur la même gaine, il peut être nécessaire d'équilibrer les débits d'air.

  • AG : Registre à ailettes à action opposée, réglables, fixées à l'aide d'une vis de blocage
  • AS : unité de registre à registre à glissière, réglable, fixée à l'aide d'une vis de blocage

Veine d'air

  • Ailettes réglables : Réglables individuellement ou ensemble, et selon les conditions locales
  • D, DG : les ailettes placées à 90° par rapport aux éléments avant peuvent être adaptées aux conditions locales

Équilibrage du débit

Lorsque plusieurs grilles de ventilation sont montées sur la même gaine, il peut être nécessaire d'équilibrer les débits d'air.

  • AG : Registre à ailettes à action opposée, réglables, fixées à l'aide d'une vis de blocage
  • AS : unité de registre à registre à glissière, réglable, fixée à l'aide d'une vis de blocage

Veine d'air

  • Ailettes réglables : Réglables individuellement ou ensemble, et selon les conditions locales
  • D, DG : les ailettes placées à 90° par rapport aux éléments avant peuvent être adaptées aux conditions locales

Dimensions principales

L [mm]

Longueur nominale de la grille de ventilation

H [mm]

Hauteur nominale de la grille de ventilation

m [kg]

Poids

Nomenclature

LWA [dB(A)]

Niveau de puissance acoustique du bruit du flux d'air

V [m³/h] et [l/s]

Débit d'air

Δpt [Pa]

Pression différentielle

lS [m]

Distance par rapport à la grille simple ou à la section de rubans à grille (distance de projection)

Dimensions principales

L [mm]

Longueur nominale de la grille de ventilation

H [mm]

Hauteur nominale de la grille de ventilation

m [kg]

Poids

Nomenclature

LWA [dB(A)]

Niveau de puissance acoustique du bruit du flux d'air

V [m³/h] et [l/s]

Débit d'air

Δpt [Pa]

Pression différentielle

lS [m]

Distance par rapport à la grille simple ou à la section de rubans à grille (distance de projection)

Téléchargements

Information produit

  • Impression du site AWT

  • Brochure technique Série AWT

    Brochure technique  910 ko pdf

Manuels d'utilisation

  • Manuel d'installation Grilles de ventilation

    680 ko pdf

TROX Services

production {"X-Frame-Options"=>"SAMEORIGIN", "X-XSS-Protection"=>"1; mode=block", "X-Content-Type-Options"=>"nosniff", "X-Download-Options"=>"noopen", "X-Permitted-Cross-Domain-Policies"=>"none", "Referrer-Policy"=>"strict-origin-when-cross-origin", "Content-Security-Policy"=>"frame-ancestors 'self' https://api.scrivito.com https://punchoutcommerce.com https://www.trox.de https://trox-extern.com https://psp40.onventis.com https://psp22.onventis.com https://trox4u.troxgroup.com", "Strict-Transport-Security"=>"max-age=31536000; includeSubDomains", "Content-Type"=>"text/html; charset=utf-8"}

Partager la page

Recommander cette page

Vous avez la possibilité de recommander cette page en partageant le lien.

Les champs marqués d'une étoile (*) sont obligatoires.

Contact

Merci pour votre message !

Votre recommandation a été envoyée et sera bientôt reçue par le destinataire.

Contact

Nous sommes à votre disposition

Veuillez spécifier le sujet de votre requête et vos coordonnées.
Tel.: +33 1 56 70 54 54

Pièce jointe (max. 10MB)
Votre message
Votre message à

Les champs marqués d'une étoile (*) sont obligatoires.

Contact

Merci pour votre message !

Votre message a été reçu par le Centre de Service et est en cours de traitement.
Notre département des demandes de service vous contactera sous peu.
Si vous avez des questions d'ordre général sur nos produits et services, vous pouvez également nous contacter à l'adresse suivante:
Tél .: +49 (0) 2845 2020 | Fax: +49 (0) 2845 202265

Contact

Nous sommes à votre disposition

Veuillez spécifier le sujet de votre requête et vos coordonnées.
Tel.: +33 1 56 70 54 54

Pièce jointe (max. 10MB)
Votre message
Votre message à

Les champs marqués d'une étoile (*) sont obligatoires.

Contact

Merci pour votre message !

Votre message a été reçu par le Centre de Service et est en cours de traitement.
Notre département des demandes de service vous contactera sous peu.
Si vous avez des questions d'ordre général sur nos produits et services, vous pouvez également nous contacter à l'adresse suivante:
Tél .: +49 (0) 2845 2020 | Fax: +49 (0) 2845 202265

TROX Logo
En cliquant sur ce bouton, vous nous autorisez à vous offrir une expérience de navigation et d'achat de qualité sur notre site web. Ces cookies comprennent ceux qui sont nécessaires au fonctionnement du site et au contrôle de nos services et applications, ainsi que ceux qui sont utilisés uniquement à des fins statistiques, pour des paramètres de commodité ou pour afficher un contenu personnalisé. Vous pouvez décider quelles catégories vous souhaitez autoriser et vous pouvez ajuster les paramètres d'utilisation des données en fonction de vos propres besoinsS. Veuillez noter que, selon les paramètres que vous avez sélectionnés, toutes les fonctionnalités de la page peuvent ne pas être disponibles. Vous pouvez modifier votre sélection à tout moment.
Cookies réglages
