00132192_0
Dispositif de blocage pour JZ-AL


00136251_0
Dispositifs de blocage et interrupteurs de fin de course pour JZ-S, JZ-S-A2, JZ-LL, JZ-HL et JZ-LL-A2

Le dispositif de blocage est situé entre les deux ailettes à partir du haut

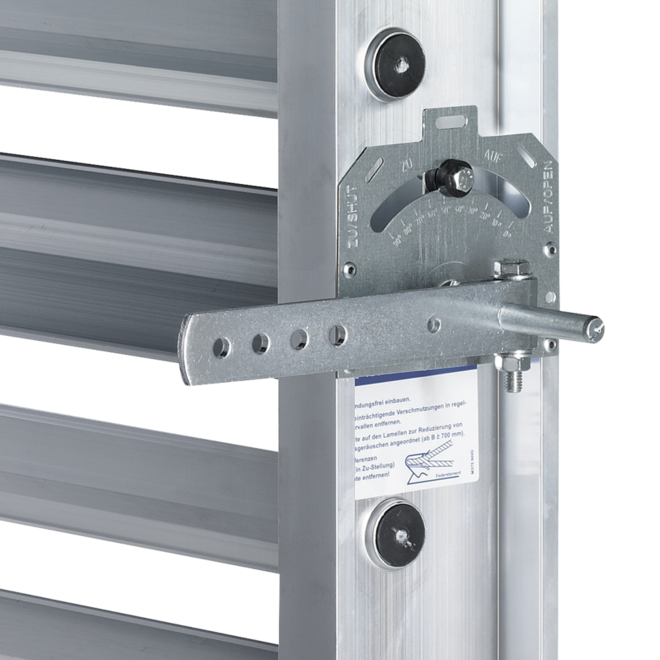

00133380_0
Dispositif de blocage pour JZ-AL et JZ-HL-AL

Le dispositif de blocage est situé sur la première ailette en partant du haut (servomoteur avec jusqu'à trois ailettes) ou sur la troisième ailette en partant du haut (servomoteur avec au moins quatre ailettes)

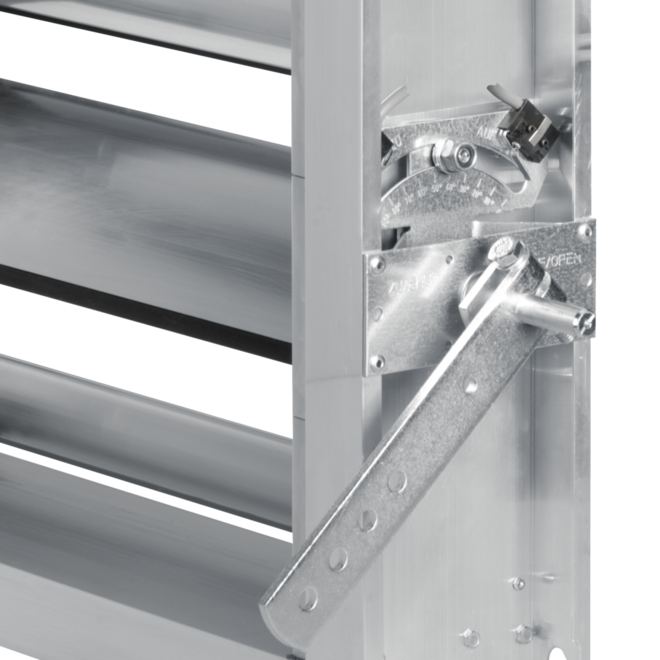

00133470_0
Dispositif de blocage avec 2 interrupteurs de blocage pour JZ-LL-AL

Le dispositif de blocage est situé sur la première ailette en partant du haut (servomoteur avec jusqu'à trois ailettes) ou sur la troisième ailette en partant du haut (servomoteur avec au moins quatre ailettes)

00132192_0
00136251_0
00133380_0
00133470_0

DISPOSITIFS DE BLOCAGE ET CONTACTS DE POSITION

Pour bloquer les lamelles des volets de dosage après une opération manuelle

Dispositif de blocage pour un réglage continu et la fermeture des lamelles sans servomoteur. Les interrupteurs de fin de course pour les positions d'OUVERTURE et/ou de FERMETURE peuvent être équipés en complément

  • Micro-interrupteurs avec ligne de raccordement
  • Dispositif de blocage avec indicateur de position
  • Constructions en acier et acier inox
  • Interrupteurs de fin de course intégrés pour capturer les positions de fin de course des volets de dosage

Application

Application

  • Pour les volets de dosage sans servo-moteur
  • Dispositif de blocage pour le réglage des lamelles en continu
  • Fermeture de la position des lamelles après l'opération manuelle
  • Concernant les volets pourvus d'une seule lamelle (sans couplage), le dispositif de blocage sert de butée lors de l'ouverture ou de la fermeture du volet.
  • Les interrupteurs de fin de course intégrés permettent de capturer les positions de fin de course (Ouvert et/ou fermé) des volets de dosage
  • Signaux électriques pour être intégré dans le système de commande

Application

  • Pour les volets de dosage sans servo-moteur
  • Dispositif de blocage pour le réglage des lamelles en continu
  • Fermeture de la position des lamelles après l'opération manuelle
  • Concernant les volets pourvus d'une seule lamelle (sans couplage), le dispositif de blocage sert de butée lors de l'ouverture ou de la fermeture du volet.
  • Les interrupteurs de fin de course intégrés permettent de capturer les positions de fin de course (Ouvert et/ou fermé) des volets de dosage
  • Signaux électriques pour être intégré dans le système de commande

Information technique

Fonction

  • Fonction

Modèles, Dispositif de blocage, Interrupteur fin de course

  • Modèles
  • Dispositif de blocage
  • Interrupteur fin de course

Toutes les options sont définies avec le code de commande du volet de dosage.

Toutes les options sont définies avec le code de commande du volet de dosage.

Les dispositifs de blocage et les interrupteurs de fin de course pour les volets de dosage trox_blau20 Détails du code de commande Signification Interrupteur fin de course Fonction trox_blau20

Z04

Dispositif de blocage


trox_blau20

Z05

Dispositif de blocage

1

Position du clapet FERMÉ

trox_blau20

Z06

Dispositif de blocage

1

Position du clapet OUVERT

trox_blau20

Z07

Dispositif de blocage

2

Positions du clapet OUVERT et FERMÉ

Les constructions standard des volets de dosage JZ- HL- AL et JZ- LL -AL sont déjà équipés d'un dispositif de blocage ( Z04 ).

Les dispositifs de blocage et les interrupteurs de fin de course pour les volets de dosage

Détails du code de commande Signification Interrupteur fin de course Fonction

Z04

Dispositif de blocage


Z05

Dispositif de blocage

1

Position du clapet FERMÉ

Z06

Dispositif de blocage

1

Position du clapet OUVERT

Z07

Dispositif de blocage

2

Positions du clapet OUVERT et FERMÉ

Les constructions standard des volets de dosage JZ- HL- AL et JZ- LL -AL sont déjà équipés d'un dispositif de blocage ( Z04 ).


Application

  • Pour les volets de dosage sans servo-moteur
  • Dispositif de blocage pour le réglage des lamelles en continu
  • Fermeture de la position des lamelles après l'opération manuelle
  • Concernant les volets pourvus d'une seule lamelle (sans couplage), le dispositif de blocage sert de butée lors de l'ouverture ou de la fermeture du volet.

Caractéristiques d'éxécution

  • Dispositif de blocage comme partie de l'indicateur de position
  • Dispositif de blocage pour fermer la position des lamelles

Matériaux et finitions

JZ-S, JZ-P, JZ-AL, JZ-LL, JZ-HL, JZ-LL-AL, JZ-HL-AL

  • Dispositif de blocage et indicateur de position en acier galvanisé


JZ-S-A2, JZ-P-A2, JZ-LL-A2

  • Dispositif de blocage et indicateur de position en acier inox, matériau no° 1.4301

Application

  • Pour les volets de dosage sans servo-moteur
  • Dispositif de blocage pour le réglage des lamelles en continu
  • Fermeture de la position des lamelles après l'opération manuelle
  • Concernant les volets pourvus d'une seule lamelle (sans couplage), le dispositif de blocage sert de butée lors de l'ouverture ou de la fermeture du volet.

Caractéristiques d'éxécution

  • Dispositif de blocage comme partie de l'indicateur de position
  • Dispositif de blocage pour fermer la position des lamelles

Matériaux et finitions

JZ-S, JZ-P, JZ-AL, JZ-LL, JZ-HL, JZ-LL-AL, JZ-HL-AL

  • Dispositif de blocage et indicateur de position en acier galvanisé


JZ-S-A2, JZ-P-A2, JZ-LL-A2

  • Dispositif de blocage et indicateur de position en acier inox, matériau no° 1.4301

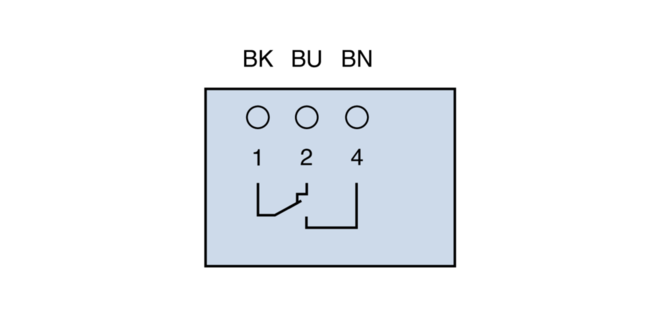

Application

  • Les interrupteurs de fin de course intégrés permettent de capturer les positions de fin de course (Ouvert et/ou fermé) des volets de dosage
  • Signaux électriques pour être intégré dans le système de commande

Modèles

  • Z05 : Dispositif de blocage et interrupteur de fin de course pour position des lamelles «FERMÉ»
  • Z06: Dispositif de blocage et interrupteur de fin de course pour les positions de lamelles « OUVERT »
  • Z07 : Dispositif de blocage et 2 interrupteurs de fin de course pour les position de lamelles « FERMÉ » et « OUVERT »

Caractéristiques d'éxécution

  • L'indicateur de position du dispositif de blocage actionne le ou les interrupteurs de fin de course
  • L'interrupteur de fin de course est fixé avec un clip au dispositif de blocage

Application

  • Les interrupteurs de fin de course intégrés permettent de capturer les positions de fin de course (Ouvert et/ou fermé) des volets de dosage
  • Signaux électriques pour être intégré dans le système de commande

Modèles

  • Z05 : Dispositif de blocage et interrupteur de fin de course pour position des lamelles «FERMÉ»
  • Z06: Dispositif de blocage et interrupteur de fin de course pour les positions de lamelles « OUVERT »
  • Z07 : Dispositif de blocage et 2 interrupteurs de fin de course pour les position de lamelles « FERMÉ » et « OUVERT »

Caractéristiques d'éxécution

  • L'indicateur de position du dispositif de blocage actionne le ou les interrupteurs de fin de course
  • L'interrupteur de fin de course est fixé avec un clip au dispositif de blocage
