JZ-AL

Mécanisme à lames avec des engrenages

Volets de dosage en aluminium pour la fermeture des systèmes d'aération

Volets de dosage rectangulaires pour la régulation du débit et de la pression d'air, ainsi que pour la fermeture de sections de conduits et pour la fermeture d'ouvertures dans les murs et plafonds
■ Dimensions maximales 1200 × 1000 mm
■ Débit de fuite du caisson conforme à la norme EN 1751, classe C
■ Lames profilées à action opposée
■ Lames connectées entre elles par des engrenages

Équipements et accessoires en option

■ Servomoteurs : servomoteurs d'ouverture / fermeture, servomoteurs modulants
■ Peinture par poudrage
■ Exécution anodisée

Informations générales

Application

Volets de dosage servant d'élément de commande dans la régulation du débit volumique et de la pression différentielle dans les systèmes de climatisation et de ventilation
Pour fermer les conduits et ouvertures dans les murs ou plafonds
Les lames à action opposée sont, en raison de leurs caractéristiques, recommandées pour un fonctionnement variable
Exécution peinte par poudrage

Caractéristiques spéciales

Lames profilées
Maintenance réduite, exécution robuste
Aucune pièce en silicone

Dimensions nominales

B : 200 - 1200 mm, par incréments de 1 mm
H : 100, 150, 200, 250, 300, 350, 400, 450, 500, 550, 600, 650, 700, 750, 800, 850, 900, 950, 1 000 mm
Toutes combinaisons B × H

Pièces et caractéristiques

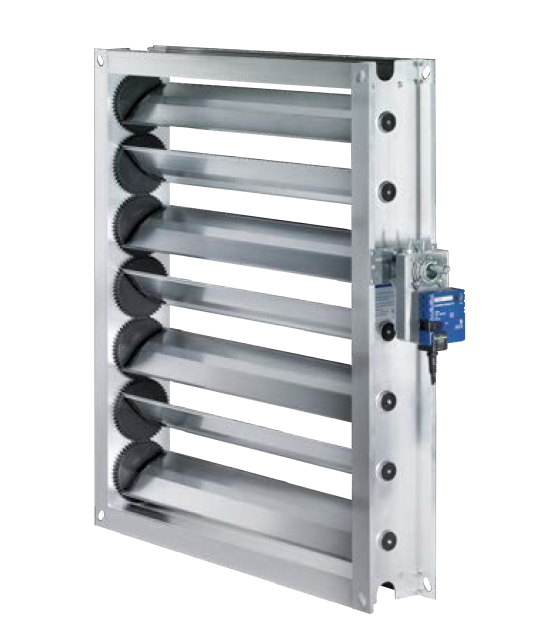

Registre de fermeture prêt à être installé
Lames avec des engrenages
Levier de commande avec arbre d'entraînement et plaque de palier

Options associées

Butées à secteur et interrupteurs de fin de course intégrés pour régler en continu les volets de dosage et pour capturer les positions de fin de course
Servomoteurs d'ouverture et de fermeture pour l'ouverture et la fermeture des volets de dosage
Servomoteurs modulants pour les positions variables des registres
Servomoteurs pneumatiques d'ouverture et de fermeture des volets de dosage

Accessoires

Contre-cadres pour l'installation rapide et aisée des volets de dosage

Caractéristiques d'exécution

Caisson rectangulaire, soudé, avec une épaisseur du matériau de 1,5 mm
Lames, épaisseur du matériau de 1,25 mm
Brides de raccordement des deux côtés, convient au profil de conduit, avec trous d'angle

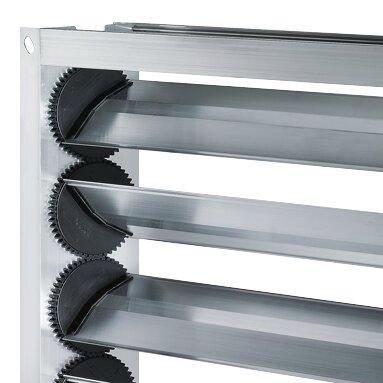

Engrenages des deux côtés des lames
Axes de registre, Ø 12 mm, avec une encoche pour signaler la position du registre (pas pour ZS99)
Paliers à anneau d'étanchéité
Avec axe de commande comme élément additionnel : pour la position de l'axe de commande, voir « Dimensions et poids »
Avec le servomoteur comme élément additionnel : la position du servomoteur sur la première lame à partir du haut (avec 3 lames maximum) ou sur la troisième lame à partir du haut (avec au moins 4 lames)

Matériau et finitions

Caisson et lames en profilés d'aluminium extrudés
Axes, plaque de palier et indicateur de position en acier galvanisé
Engrenage spécial en plastique anti-statique
P1 : peinture par poudrage, nuance RAL CLASSIC
PS : peinture par poudrage, nuance DB
S3 : Finition anodisée, nuance conforme à la norme EURAS E6-C-0

Normes et directives

Débit de fuite du caisson conforme à la norme EN 1751, classe C

Maintenance

Aucune maintenance n'est requise pour la structure et les matériaux
L’inspection et le nettoyage des impuretés permettent d’éviter la corrosion et des fuites d’air en position fermée

Déclaration des produits chimiques

Directive européenne 2011/65/UE (RoHS)

Ce produit ou ses versions simples sont conformes à la directive européenne 2011/65/UE (RoHS) sur la restriction de l’utilisation de certaines substances dangereuses dans les équipements électriques et électroniques. Pour plus d'informations, veuillez consulter nos déclarations environnementales de produits.

REACH 1907/2006 (règlement CE REACH)

Ce produit ou ses versions simples sont conformes aux dispositions du règlement CE n° 1907/2006, également connu sous le nom de REACH (enregistrement, évaluation, autorisation et restriction des substances chimiques). Pour plus d'informations, veuillez consulter nos déclarations environnementales de produits.

Information technique

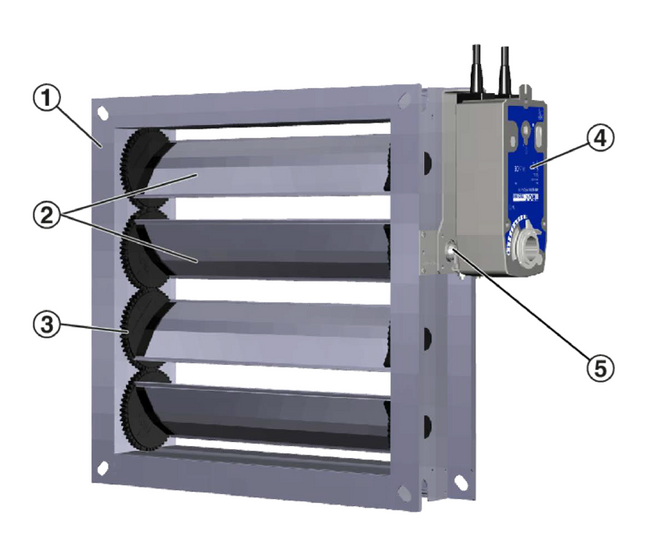

Schéma du JZ-AL Sch-ma-du-JZ-AL

① Caisson

② Lames à action opposée

③ Engrenages

④ Servomoteur

⑤ Plaque de palier et arbre d'entraînement

Les volets de dosage avec engrenages ne peuvent avoir que des lames à action opposée. Les engrenages internes transfèrent le mouvement rotatoire synchrone du levier de commande vers chaque lame.

Les couples nécessaires au fonctionnement des volets de dosage doivent permettre au registre de s'ouvrir et de se fermer en toute sécurité. Pour la fermeture, le couple devrait suffire pour assurer la coupure complète des lames. L'ouverture est engagée sans l'action de forces aérodynamiques. Lorsque l'air circule à travers le registre, les forces aérodynamiques de débit d'air créent une force de fermeture (couple) sur les lames quel que soit le sens du flux d'air. Cette force de fermeture doit être contrée, ou surpassée. L'angle des lames α qui bénéficie du plus grand couple dépend, entre autres, des caractéristiques du ventilateur.

Dimensions nominales

200×100mm - 1200×1000mm

Pression différentielle statique admissible maximale pour un volet

de dosage fermé

2000 Pa

Température de fonctionnement

0 to 60 °C

Couples minimum [Nm]

H	B
H	200	400	600	800	1000	1200
100 – 650	5	5	5	5	5	5
700 – 1000	10	10	10	10	10	10

Section libre de passage [m²]

H	B
H	200	300	400	500	600	700	800	900	1000	1100	1200
100, 150	0,014	0,022	0,03	0,038	0,047	0,055	0,063	0,071	0,079	0,087	0,095
200, 250	0,028	0,045	0,061	0,077	0,093	0,109	0,126	0,142	0,158	0,174	0,19
300, 350	0,043	0,067	0,091	0,115	0,14	0,164	0,188	0,213	0,237	0,261	0,286
400, 450	0,057	0,089	0,122	0,154	0,186	0,219	0,251	0,284	0,316	0,348	0,381
500, 550	0,071	0,111	0,152	0,192	0,233	0,273	0,314	0,354	0,395	0,435	0,476
600, 650	0,085	0,134	0,182	0,231	0,279	0,328	0,377	0,425	0,474	0,522	0,571
700, 750	0,099	0,156	0,213	0,269	0,326	0,383	0,439	0,496	0,553	0,61	0,666
800, 850	0,113	0,178	0,243	0,308	0,373	0,437	0,502	0,567	0,632	0,697	0,761
900, 950	0,128	0,2	0,273	0,346	0,419	0,492	0,565	0,638	0,711	0,784	0,857
1000	0,142	0,223	0,304	0,385	0,466	0,547	0,628	0,709	0,79	0,871	0,952

Tailles intermédiaires : interpoler des valeurs entre les largeurs.

Niveau de puissance acoustique pour un volet de dosage fermé LWA [dB (A)]

Δpt [Pa]	Surface B × H [m²]
Δpt [Pa]	0,04	0,09	0,16	0,25	0,36	0,64	0,81	1	1,2
100	42	45	48	50	51	54	55	56	56
200	49	53	55	57	59	>60	>60	>60	>60
500	59	>60	>60	>60	>60	>60	>60	>60	>60
1000	>60	>60	>60	>60	>60	>60	>60	>60	>60
1500	>60	>60	>60	>60	>60	>60	>60	>60	>60
2000	>60	>60	>60	>60	>60	>60	>60	>60	>60

Ce texte de spécification décrit les propriétés générales du produit. Les textes d'autres modèles peuvent être créés avec notre programme de sélection Easy Product Finder.

Texte des spécifications

Volets de dosage rectangulaires pour la régulation du débit volumétrique et la pression d'air, ainsi que pour la fermeture de sections de conduits et pour la fermeture d'ouvertures dans les

murs et plafonds Une unité prête à l'emploi qui se compose d'un caisson, de lames profilées et d'un mécanisme à lames. Brides de raccordement des deux côtés, compatible avec les profilés de conduit. À l'extérieur, une encoche dans la rallonge de l'axe des lames indique la position des lames. Débit de fuite du caisson conforme à la norme EN 1751, classe C.

Caractéristiques spéciales

Lames profilées
Maintenance réduite, exécution robuste
Aucune pièce en silicone

Matériau et finitions

Caisson et lames en profilés d'aluminium extrudés
Axes, plaque de palier et indicateur de position en acier galvanisé
Engrenage spécial en plastique anti-statique
P1 : peinture par poudrage, nuance RAL CLASSIC
PS : peinture par poudrage, nuance DB
S3 : Finition anodisée, nuance conforme à la norme EURAS E6-C-0

Caractéristiques techniques

Dimensions nominales : 200 × 100 mm – 1200 × 1000 mm
Pression différentielle statique admissible maximale pour un volet de dosage fermé : 2 000 Pa
Température de fonctionnement : 0 à 60 °C

Caractéristiques de sélection

qv (m³/h)
Δpt [Pa]

Bruit du flux d'air

LPA [dB(A)]

Analyse du cycle de vie

Une analyse du cycle de vie est disponible pour la gamme de produits sous la forme d'une déclaration environnementale de produit (EPD) qui a été vérifiée et publiée par un gestionnaire de programme.

JZ-AL	/	1100 × 950	/	ER	/	Z64	/	NC	/	P1 - RAL 9010
\|		\|		\|		\|		\|		\|
1		2		3		4		5		6

1 Type
JZ-AL Volet de dosage en aluminium

2 Dimension nominale [mm]
Préciser la taille (largeur x hauteur)

3 Contre-cadre
Aucune indication : sans contre-cadre
ER avec contre-cadre

4 Options associées
Aucune indication : sans option associée
Z04 – Z07 Dispositif de maintien en position ouverte
Z12 – Z51 Servomoteurs
ZF01 – ZF15 Servomoteurs à ressort de rappel
Z60 – Z77 Servomoteurs pneumatiques

5 Fonction de sécurité du registre
Uniquement avec les servomoteurs à ressort de rappel ou les servomoteurs pneumatiques
NO coupure de l'alimentation/de la pression sur OUVERT (Normalement ouvert)
NF coupure de l'alimentation/de la pression sur FERMÉ (Normalement fermé)

6 Finition
Aucune indication : exécution standard
P1 peint par poudrage, indiquer la nuance RAL CLASSIC
S3 anodisé, E6-C-0 (sans teinte)

Taux de brillance
RAL 9010 GU 50
RAL 9006 GU 30
Toutes les autres nuances RAL GU 70

Exemple de commande : JZ-AL/600×850/ZF01/NO/P1–RAL7001

Dimension nominale	600 × 850 mm
Contre-cadre	Aucun
Options	Servomoteur à ressort de rappel, 10 Nm, 24 V AC/DC
Position du registre	Hors tension pour OUVERT
Interface utilisateur	Peinture par poudrage, RAL 7001, argent

Téléchargements

Information produit

Fiche technique du produit JZ-AL

JZ-AL_PD_2026_06_10_DE_fr Fiche technique du produit 600 ko pdf

Certificats

Certificate concerning statistical leakage tests

LC_v2_2024_10_DE_en Certificate 650 ko pdf
Classe d'étanchéité des composants de ventilation TROX

Classe d'étanchéité_2021_05_31_DE_fr Certificat 670 ko pdf

Manuels d'utilisation

Manuel d'installation Type JZ-* / WG-JZ-*

JZ-x_WG-JZ_IM_A00000044990_V6_2026_05_FR_fr Manuel d'installation 530 ko pdf
