FK2-EU

Application

• Clapets coupe-feu avec marquage CE et déclaration de performance pour isoler les gaines entre deux compartiments coupe-feu en cas d'incendie

• Pour empêcher toute propagation du feu et des fumées dans les conduits vers d'autres compartiments coupe-feu adjacents.

Caractéristiques spéciales

• Déclaration de performance conforme à la Réglementation des produits de construction européenne
• Classification conforme à la norme EN 13501-3 à EI 120 (v_e, h_o, i ↔ o) S
• Conforme aux exigences de la norme EN 15650
• Testé pour les propriétés de résistance au feu conformément à EN 1366-2 (300 Pa et 500 Pa pression négative)
• Montage au mortier certifié avec distances réduites de 40 mm par rapport aux éléments portants ou 60 mm entre deux clapets coupe-feu (bride à bride)
• L'écart sur le pourtour peut atteindre 225 mm pour le montage à base de mortier
• Deux trappes d'inspection avec fermeture à baïonnette pour une utilisation d'une seule main
• Conforme aux normes d'hygiène VDI 6022-1, VDI 3803-1, DIN 1946-4, EN 13779, Ö-Norm H 6020 et H 6021 et SWKI
• Protection contre la corrosion suivant la norme EN 15650 en association avec la norme EN 60068-2-52
• Débit de fuite du clapet fermé, conforme à la norme EN 1751, classe 2.
• Fuite d'air du caisson conforme à la norme EN 1751, classe C (B + H ≤700, classe B)
• Niveau de puissance acoustique et pression différentielle faibles
• Toute directon du flux d'air
• Intégration possible dans le système de gestion centralisée, avec le système de clapet coupe-feu standard international en accord avec CEI 62026-2 avec interface AS

Classification

• Classe de performance jusqu'à EI 120 (v_e , h_o , i ↔ o) S selon EN 13501-3

Dimensions nominales

• B × H : 200 × 100 – 1 500 × 800 mm (tailles intermédiaires par incréments de 1 mm)

• L: 305 mm ou 500 mm

Modèles

• Avec fusible thermique
• Avec fusible thermique pour une utilisation dans des atmosphères potentiellement explosives (ATEX)
• Avec servomoteur à ressort de rappel
• Avec servomoteur à ressort de rappel pour une utilisation dans des atmosphères explosibles
• Avec servomoteur à ressort de rappel et détecteur de fumée en gaine
• Avec une grille de protection des deux côtés comme obturateur en amont pour l'unité de transfert d'air
• Avec servomoteur à ressort de rappel, détecteur de fumée pour gaine and grilles de protection aux deux extrémités pour une utilisation comme clapet de transfert d'air conformément à l'avis technique Z-6.50-2540

Les règles suivantes s'appliquent à l'Allemagne :

Si des clapets coupe-feu avec un composant de fermeture purement mécanique doivent être utilisés comme obturateurs en amont d'unités de transfert d'air, le droit relatif aux constructions doit être respecté. En règle générale, l'utilisation de tels obturateurs en amont d'unités de transfert d'air se limite aux systèmes à pression différentielle.

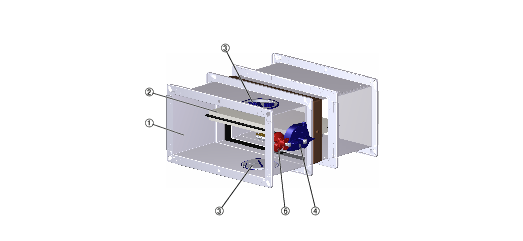

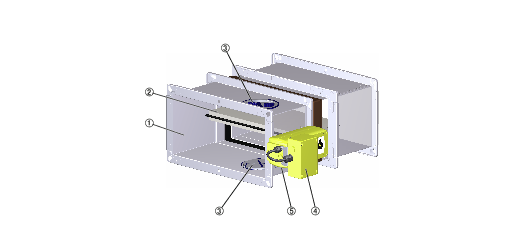

Pièces et caractéristiques

• Température de déclenchement de 72 °C ou 95 °C (pour une utilisation dans la ventilation à air chaud)
• Fonctionnement en un seul geste
• Exécution antidéflagrante pour les zones 1, 2, 21, 22

Éléments additionnels

• Interrupteur de fin de course pour indiquer la position du clapet
• Servomoteur à ressort de rappel pour alimentation 24 V AC/DC ou 230 V AC*
• Interrupteur fin de course pour indiquer la position du clapet pour une utilisation dans des atmosphères potentiellement explosives*
• Servomoteur à ressort de rappel pour alimentation 24 - 230 V, pour une utilisation dans des atmosphères potentiellement explosives
• Module Network pour intégration dans les réseaux AS-i ou LON
• Servomoteur à ressort de rappel et détecteur de fumée pour gaine câblé, alimentation électrique 230 VAC, 50/60 Hz ou 24 VDC
• Tous les éléments additionnels peuvent être montés ultérieurement

Accessoires

• Kit de montage ES pour montage à sec sans mortier dans des cloisons légères de séparation, des cloisons pare-feu, des cloisons de sécurité et des cloisons anti-radiations avec structure portante en métal ou acier et habillement des deux côtés

• Kit de montage ES pour montage à sec sans mortier dans des murs à ossature bois/constructions à pans de bois ainsi que dans des murs en bois massif et contreplaqué

• Kit d'installation ES pour le montage à sec sans mortier dans les plafonds à poutres de bois et en bois massif
• Kit de montage E3 pour montage à sec sans mortier dans des murs pleins et un contre-cadre E1/E2 existant du FK-K90 ou FK-EU
• Kit de montage EW pour montage à sec sans mortier dans des murs pleins avec contre-cadre
• Kit d'installation GM pour le montage dans des murs pleins non porteurs avec joint de plafond souple
• Kit d'installation WA pour le montage à sec sans mortier en applique des murs pleins et dalles de plafond
• Kit d'installation WE pour le montage à sec sans mortier à distance des murs pleins et dalles de plafond ou à distance des cloisons légères avec structure métallique portante et revêtement des deux côtés
• Kit de montage GL pour montage à sec sans mortier dans des cloisons légères de séparation à structure métallique, habillement des deux côtés et joint souple de plafond
• Grille de protection
• Manchettes souples
• Viroles
• Cadre de raccordement de profilé
• Kit de montage ES pour montage à sec sans mortier dans des parois à gaines avec support portante en métal ou en acier ainsi que dans des parois à gaines sans structure portante métallique

Options utiles

• Détecteur de fumée en gaine de type RM-O-3-D
• Détecteur de fumée en gaine avec surveillance du flux d'air RM-O-VS-D

Caractéristiques d'exécution

• Exécution rectangulaire ou carrée, boîtier rigide, deux brides avec trous de fixation
• Convient au raccordement de gaines, grilles de protection, viroles, raccordements flexibles ou cadres de raccordement de profilés
• Le dispositif de déclenchement est accessible et peut être testé depuis l'extérieur
• Deux trappes de visite, Ø 110 mm, pouvant être ouvertes sans outils
• Commande à distance avec servomoteur à ressort de rappel

Matériaux et surfaces

Virole TROX:

• Tôle d'acier galvanisé
• Tôle d'acier galvanisé, revêtement poudre, RAL 7001
• Acier inox 1.4301

Lamelle de clapet:

• Matériau isolant spécial
• Matériau isolant spécial avec imprégnation

Exécution ODA:

• Caisson de clapet en tôle d'acier galvanisé avec revêtement par poudrage et isolation thermique, lame du clapet dans un matériau isolant spécial avec imprégnation (uniquement en liaison avec un servomoteur à ressort de rappel)

Autres composants:

• Ailettes articulées et tringlerie d'entraînement en acier galvanisé, dans des exécutions -1 et -2 en acier inoxydable
• Paliers en plastique
• Joints EPDM et TPE

Les variantes d'exécution avec caisson en acier inox ou peint époxy doivent satisfaire aux exigences les plus strictes en matière de protection anti-corrosion. Listing détaillé sur demande.

Normes et directives

• Réglementation des produits de construction
• EN 15650 Ventilation des bâtiments – Clapets coupe-feu
• EN 1366-2 Essais de résistance au feu des installations techniques – Clapets coupe-feu
• EN 13501-3 Classement au feu des produits et éléments de construction
• EN 1751 Ventilation pour les bâtiments – Diffuseurs d'air
• 2006/42/CE – Directive machines

Ensemble livré

Si les éléments additionnels et les accessoires sont fournis par l'usine avec les clapets coupe-feu, ils sont déjà pris en compte dans le code de commande. En fonction de la situation de montage, des matériaux de montage et de fixation supplémentaires peuvent être nécessaires pour garantir une installation dans les règles de l'art, comme par exemple du mortier, des vis, de la laine minérale, etc. Ces matériaux ne sont pas compris dans l'ensemble livré sauf s'ils sont expressément décrits comme inclus dans la livraison. La sélection des fixations ou des accessoires supplémentaires ainsi que l'identification et la fourniture de matériaux d'assemblage et la fixation relèvent de la responsabilité de ceux impliqués dans le projet de fabrication et doivent être réalisés en prenant en compte la classification nécessaire.

Maintenance

• La sécurité de fonctionnement du clapet coupe-feu doit être testée au moins tous les six mois ; ceci doit être déterminé avec le propriétaire du système de ventilation ; effectuer des tests de fonctionnement conformément aux principes de maintenance de base des normes EN 13306 et DIN 31051. En cas de réussite à 2 tests effectués à 6 mois d'intervalle, le prochain test du clapet coupe-feu peut être réalisé un an plus tard.
• Le test de fonctionnement implique la fermeture du clapet et sa réouverture; avec un servomoteur à ressort de rappel, cela peut être réalisé grâce à une commande à distance.
• Les clapets coupe-feu doivent être inclus dans le planning de nettoyage régulier du système de ventilation
• Pour en savoir plus sur les tests de fonctionnement, la maintenance et les inspections, veuillez consulter le manuel d'utilisation et d'installation

Caractéristiques techniques

• Dimensions nominales : 200 × 100 to 1500 × 800 mm
• Longueur des caissons : 305 et 500 mm
• Plage de débit-volume : jusqu'à 14 400 l/s / jusqu'à 51 840 m³/h
• Perte de charge : jusqu'à 2000 Pa
• Plage de température : -20 – 50 °C
• Vitesse d'écoulement en amont* : exécution standard ≤ 8 m/ s, exécution avec servomoteur à ressort de rappel ≤ 12 m/s, exécution avec servomoteur antidéflagrant ExMax/RedMax-15-BF TR ≤ 10 m/s

* Les données s'appliquent aux conditions uniformes en amont et en aval du clapet coupe-feu

De l'utilisation non conforme:

• Sans éléments additionnels spécifiquement approuvés dans des zones aux atmosphères explosibles
• Comme volet de désenfumage
• À l'extérieur, sans protection suffisante contre les aléas météorologiques
• Dans des atmosphères où des réactions chimiques, prévues ou non, peuvent causer des dégâts au clapet coupe-feu ou provoquer de la corrosion

Les règles suivantes s'appliquent au montage en

Allemagne :

• Ne pas utiliser dans les systèmes d'extraction d'air pour cuisines industrielles.
• Utiliser comme clapet de transfert d'air selon les spécifications de l'avis technique Z-6.50-2540
• Ne pas utiliser dans un joint de pénétration combiné
• Des approbations quant aux règlements de construction peuvent être nécessaires pour l'utilisation d'obturateurs en amont d'unités de transfert d'air. Ceci doit être vérifié et demandé sur site
• Les matériaux de construction ignifugés qui ne forment pas de gouttelettes (mousses d'élastomère) doivent être au minimum de classe C - s2, d0, conformément à la norme allemande M‑VV TB (depuis 2019/01). Les règles nationales de construction doivent être observées
