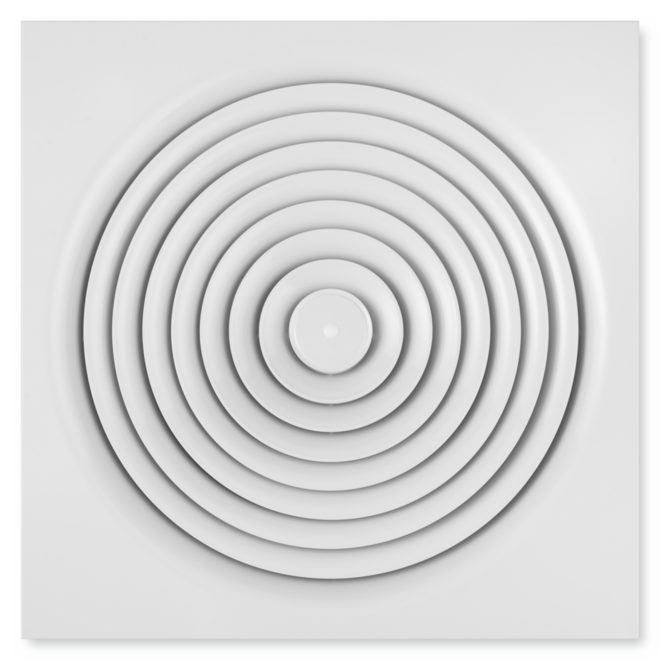

Façade carrée


00129306_0

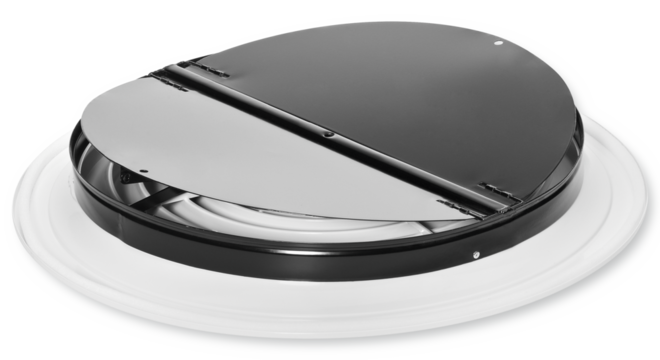

Avec clapet à deux vantaux


00129311_0

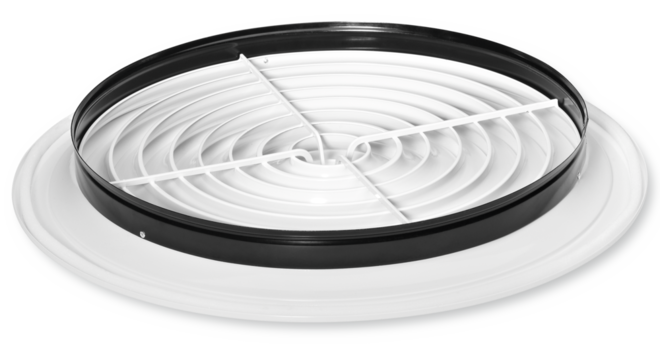

Avec cadre de raccordement


00129316_0
Avec caisson de raccordement


00129321_0
Soufflage horizontal


ADLR
00129301_0
00129306_0
00129311_0
00129316_0
00129321_0

TYPE ADLR

Pour soufflage radial horizontal, avec ailettes fixes – façade en aluminium

Diffuseurs plafonniers circulaires et carrés pour soufflage radial, pour des niveaux de confort élevés. Intégration idéale aux plafonds suspendus
  • Dimensions nominales : 1, 2, 3, 4, 5, 6, 7, 8
  • Plage de débit d'air 20 – 650 l/s ou 72 – 2340 m³/h
  • Diffuseur à façade circulaire ou carrée
  • Façade en aluminium anodisé
  • Pour le soufflage et la reprise
  • Pour débits d'air variables ou constants
  • Pour plafonds en suspension et continus en placoplâtre, ou pour plafonds tramés
  • Niveaux d'induction élevés pour un meilleur confort dans la zone de séjour


Équipements et accessoires en option
  • Façade apparente disponible en nuances de couleurs RAL CLASSIC
  • Raccordement en gaine horizontal ou vertical
  • Caisson de raccordement avec clapet de réglage par une cordelette et prise de pression

Application

Application

  • Les diffuseurs plafonniers de type ADLR sont utilisés comme diffuseurs de soufflage ou de reprise
  • Élément de décoration design pour les maîtres d'ouvrage et les architectes exigeants sur le plan esthétique
  • Soufflage radial horizontal pour une ventilation mélangée
  • Niveaux d'induction élevés pour un meilleur confort dans la zone de séjour (modèle "soufflage d'air")
  • Pour débits d'air variables ou constants
  • Pour un delta de température entre l'air soufflé et l'air ambiant de –10 à +10 K
  • Pour les locaux d'une hauteur maximale de 4 mètres (bord inférieur du plafond suspendu)
  • Pour plafonds en suspension et continus en placoplâtre, ou pour plafonds tramés


Caractéristiques spéciales

  • Soufflage radial horizontal
  • Façade du diffuseur en aluminium
  • Pour plafonds en suspension et continus en placoplâtre, ou pour plafonds tramés
  • Raccordement en gaine horizontal ou vertical


Dimensions nominales

  • Façade circulaire : 244, 300, 356, 412, 468, 542, 598, 654
  • Façade carrée : 593, 598, 618, 623
  • Diffuseur : 1, 2, 3, 4, 5, 6, 7, 8


Application

  • Les diffuseurs plafonniers de type ADLR sont utilisés comme diffuseurs de soufflage ou de reprise
  • Élément de décoration design pour les maîtres d'ouvrage et les architectes exigeants sur le plan esthétique
  • Soufflage radial horizontal pour une ventilation mélangée
  • Niveaux d'induction élevés pour un meilleur confort dans la zone de séjour (modèle "soufflage d'air")
  • Pour débits d'air variables ou constants
  • Pour un delta de température entre l'air soufflé et l'air ambiant de –10 à +10 K
  • Pour les locaux d'une hauteur maximale de 4 mètres (bord inférieur du plafond suspendu)
  • Pour plafonds en suspension et continus en placoplâtre, ou pour plafonds tramés


Caractéristiques spéciales

  • Soufflage radial horizontal
  • Façade du diffuseur en aluminium
  • Pour plafonds en suspension et continus en placoplâtre, ou pour plafonds tramés
  • Raccordement en gaine horizontal ou vertical


Dimensions nominales

  • Façade circulaire : 244, 300, 356, 412, 468, 542, 598, 654
  • Façade carrée : 593, 598, 618, 623
  • Diffuseur : 1, 2, 3, 4, 5, 6, 7, 8

Description

Modèle

  • Façade circulaire
  • Façade carrée



Raccordement

  • A : façade uniquement
  • AR : Raccordement vertical, avec cadre de raccordement
  • C : Raccordement vertical, avec clapet à deux vantaux

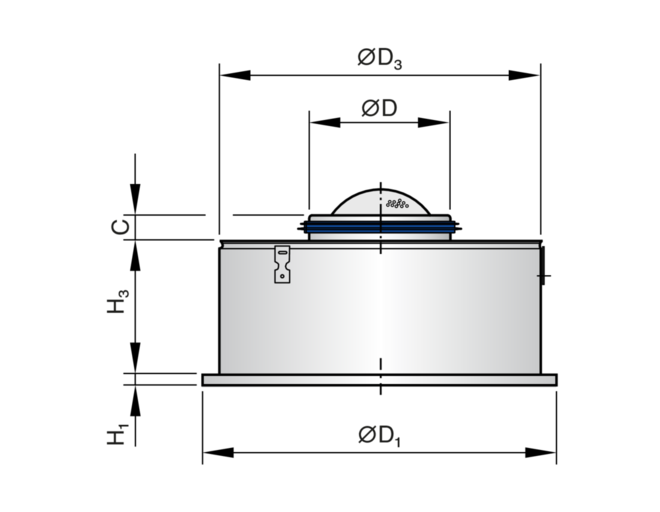

  • ZV : Raccordement vertical, avec caisson de raccordement pour soufflage
  • AV : Raccordement vertical, avec caisson de raccordement pour reprise

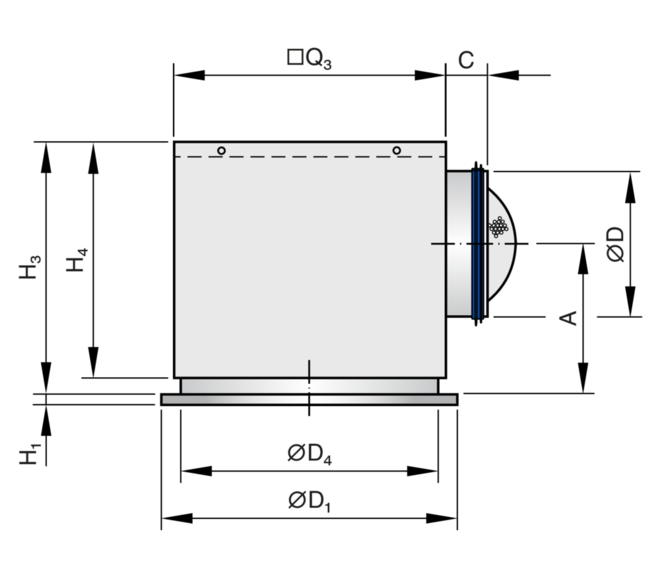

  • ZH : Raccordement horizontal, avec caisson de raccordement pour soufflage
  • AH : Raccordement horizontal, avec caisson de raccordement pour reprise


Pièces et caractéristiques

  • Façade carrée ou circulaire avec ailettes fixes
  • Cadre frontal du diffuseur
  • Montage simple de la façade du diffuseur grâce à la vis de fixation centrale à embout décoratif


Accessoires

  • Barre transversale standard
  • Barre de gaine transversale
  • Joint à lèvre


Matériaux et finitions

  • Façade du diffuseur en aluminium
  • Cadre de raccordement et clapet à deux vantaux en tôle d'acier laquée
  • Caisson de raccordement en tôle d'acier galvanisé
  • Joint à lèvre en caoutchouc
  • Les options associées sont laquées RAL 9005, noir de jais
  • Façade laquée blanc pur, RAL 9010
  • P1 : Laquée, couleur RAL CLASSIC


Normes et directives

  • Niveau de puissance acoustique du bruit du flux d'air mesuré suivant EN ISO 5135


Maintenance

  • Aucune maintenance n'est requise pour la structure et les matériaux, ces derniers n'étant pas sujets à l'usure
  • Inspection et nettoyage conformément à VDI 6022


Modèle

  • Façade circulaire
  • Façade carrée



Raccordement

  • A : façade uniquement
  • AR : Raccordement vertical, avec cadre de raccordement
  • C : Raccordement vertical, avec clapet à deux vantaux
  • ZV : Raccordement vertical, avec caisson de raccordement pour soufflage
  • AV : Raccordement vertical, avec caisson de raccordement pour reprise
  • ZH : Raccordement horizontal, avec caisson de raccordement pour soufflage
  • AH : Raccordement horizontal, avec caisson de raccordement pour reprise


Pièces et caractéristiques

  • Façade carrée ou circulaire avec ailettes fixes
  • Cadre frontal du diffuseur
  • Montage simple de la façade du diffuseur grâce à la vis de fixation centrale à embout décoratif


Accessoires

  • Barre transversale standard
  • Barre de gaine transversale
  • Joint à lèvre


Matériaux et finitions

  • Façade du diffuseur en aluminium
  • Cadre de raccordement et clapet à deux vantaux en tôle d'acier laquée
  • Caisson de raccordement en tôle d'acier galvanisé
  • Joint à lèvre en caoutchouc
  • Les options associées sont laquées RAL 9005, noir de jais
  • Façade laquée blanc pur, RAL 9010
  • P1 : Laquée, couleur RAL CLASSIC


Normes et directives

  • Niveau de puissance acoustique du bruit du flux d'air mesuré suivant EN ISO 5135


Maintenance

  • Aucune maintenance n'est requise pour la structure et les matériaux, ces derniers n'étant pas sujets à l'usure
  • Inspection et nettoyage conformément à VDI 6022

Information technique

Fonction, Données techniques, Dimensionnement rapide, Texte de spécification, Codes de commande

  • Fonction
  • Données techniques
  • Dimensionnement rapide
  • Texte de spécification
  • Codes de commande

Fonctionnement

Les diffuseurs plafonniers orientent l'air des systèmes de conditionnement d'air vers le local Le flux qui en résulte induit de hauts niveaux d'air ambiant, réduisant alors rapidement la vitesse du flux et la différence de température entre l'air soufflé et l'air ambiant. Les diffuseurs plafonniers permettent de grands débits d'air. Il en résulte une ventilation mélangée dans les zones de confort, avec une bonne ventilation globale du local, avec très peu de turbulences dans la zone de séjour.

Les diffuseurs plafonniers de type ADLR possèdent des ailettes fixes. Le soufflage à l'horizontale est radial. Le soufflage avec une différence de température d'air ambiant peut aller de –10 à +10 K.

Afin de donner au local un look esthétique et uniforme, les diffuseurs de type ADLR peuvent également être utilisés pour la reprise.

Fonctionnement

Les diffuseurs plafonniers orientent l'air des systèmes de conditionnement d'air vers le local Le flux qui en résulte induit de hauts niveaux d'air ambiant, réduisant alors rapidement la vitesse du flux et la différence de température entre l'air soufflé et l'air ambiant. Les diffuseurs plafonniers permettent de grands débits d'air. Il en résulte une ventilation mélangée dans les zones de confort, avec une bonne ventilation globale du local, avec très peu de turbulences dans la zone de séjour.

Les diffuseurs plafonniers de type ADLR possèdent des ailettes fixes. Le soufflage à l'horizontale est radial. Le soufflage avec une différence de température d'air ambiant peut aller de –10 à +10 K.

Afin de donner au local un look esthétique et uniforme, les diffuseurs de type ADLR peuvent également être utilisés pour la reprise.


Dimensions nominales – façade circulaire

244, 300, 356, 412, 468, 542, 598, 654 mm

Dimensions nominales – façade carrée

593, 598, 618, 623 mm

Dimensions nominales – diffuseur

1, 2, 3, 4, 5, 6, 7, 8

Débit d'air minimal

20 – 230 l/s ou 72 – 828 m³/h

Débit d'air maximal, avec LWA ≅ 50 dB(A)

515 – 650 l/s ou 1854 – 2340 m³/h

Delta de température entre l'air soufflé et la température ambiante

–10 à +10 K

ADLR-A, ADLR-AR (soufflage), niveau de puissance acoustique et pression différentielle totale

Dimension nominaleVΔptLWA
Dimension nominalel/sm³/hPadB(A)

1

20

72

5

19

1

40

144

20

34

1

55

198

39

42

1

70

252

63

49

2

35

126

3

<15

2

70

252

11

25

2

105

378

26

34

2

140

504

46

42

3

55

198

3

18

3

110

396

12

26

3

165

594

27

36

3

220

792

48

48

4

80

288

3

19

4

160

576

13

29

4

240

864

28

38

4

320

1152

50

47

5

110

396

3

21

5

220

792

13

31

5

330

1188

29

44

5

440

1584

52

63

6

150

540

4

20

6

300

1080

16

36

6

450

1620

36

50

6

600

2160

65

64

7

200

720

5

23

7

367

1320

16

37

7

533

1920

35

51

7

700

2520

60

64

8

230

828

5

25

8

422

1518

15

37

8

613

2208

32

48

8

805

2898

56

60


ADLR-C (soufflage), niveau de puissance acoustique et pression différentielle totale

Dimension nominaleVPosition du clapet de réglage
Dimension nominaleV45°
Dimension nominaleVΔptLWAΔptLWA
Dimension nominalel/sm³/hPadB(A)PadB(A)

1

20

72

7

23

32

38

1

35

126

21

35

98

53

1

55

198

52

47

241

68

1

60

216

62

49

287

72

2

35

126

3

<15

13

27

2

70

252

13

26

54

46

2

115

414

36

39

145

64

2

160

576

70

50

280

78

3

55

198

3

18

16

29

3

115

414

15

29

68

51

3

175

630

34

40

158

70

3

235

846

62

50

285

92

4

80

288

3

16

15

31

4

155

558

13

29

58

50

4

235

846

29

40

133

67

4

310

1116

51

50

232

82

5

110

396

4

23

19

35

5

180

648

10

30

51

50

5

250

900

19

37

98

62

5

325

1170

32

50

165

77

6

150

540

5

19

9

34

6

240

864

12

31

23

47

6

335

1206

23

41

46

59

6

435

1566

38

50

121

71

7

200

720

7

26

14

35

7

285

1026

13

35

29

46

7

370

1332

22

43

49

55

7

455

1638

34

50

75

64

8

230

828

8

28

12

33

8

325

1170

16

36

24

42

8

420

1512

27

44

41

50

8

515

1854

40

50

61

57


ADLR-ZH (soufflage), niveau de puissance acoustique et pression différentielle totale

Dimension nominaleVPosition du clapet de réglage
Dimension nominaleV45°90°
Dimension nominaleVΔptLWAΔptLWAΔptLWA
Dimension nominalel/sm³/hPadB(A)PadB(A)PadB(A)

1

20

72

7

19

9

15

19

17

1

35

126

21

30

27

29

58

30

1

55

198

51

41

67

41

144

43

1

75

270

94

50

125

50

268

53

2

35

126

7

17

10

18

22

21

2

65

234

25

31

33

32

74

35

2

100

360

58

42

79

43

176

47

2

130

468

98

51

134

52

298

56

3

55

198

7

18

8

19

21

21

3

95

342

21

29

24

30

62

35

3

145

522

49

41

56

41

144

48

3

190

684

85

50

97

50

247

57

4

80

288

7

21

9

18

20

21

4

135

486

20

30

26

29

56

34

4

190

684

40

39

51

39

110

43

4

250

900

69

50

89

49

191

52

5

110

396

10

22

15

22

36

28

5

175

630

25

32

37

35

92

39

5

240

864

47

41

70

45

173

49

5

305

1098

76

50

113

54

279

59

6

150

540

9

23

12

25

26

26

6

230

828

21

31

29

34

62

39

6

310

1116

37

40

53

43

113

49

6

400

1440

62

50

88

52

188

60

7

200

720

14

25

20

28

40

36

7

290

1044

29

34

42

38

84

46

7

380

1368

49

43

72

47

144

56

7

465

1674

74

50

108

55

215

65

8

230

828

15

28

22

29

59

41

8

325

1170

31

36

44

39

118

50

8

420

1512

51

44

74

48

197

57

8

515

1854

77

50

112

55

295

65


ADLR-ZV (soufflage), niveau de puissance acoustique et pression différentielle totale

Dimension nominaleVPosition du clapet de réglage
Dimension nominaleV45°90°
Dimension nominaleVΔptLWAΔptLWAΔptLWA
Dimension nominalel/sm³/hPadB(A)PadB(A)PadB(A)

1

20

72

6

15

9

18

20

16

1

35

126

20

28

28

31

60

30

1

55

198

49

41

69

43

148

43

1

75

270

90

50

129

53

275

53

2

35

126

6

<15

9

19

21

19

2

65

234

22

29

32

33

74

33

2

100

360

53

41

76

45

175

46

2

130

468

89

50

128

53

295

56

3

55

198

7

<15

10

17

21

21

3

100

360

22

29

32

32

71

34

3

150

540

49

40

72

44

160

46

3

200

720

87

50

127

54

284

56

4

80

288

6

16

9

19

21

20

4

140

504

20

29

27

31

64

33

4

205

738

42

39

58

43

137

44

4

270

972

73

50

101

52

237

53

5

110

396

8

22

14

25

37

26

5

175

630

22

32

34

36

92

38

5

240

864

40

41

65

46

174

49

5

310

1116

67

50

108

55

290

59

6

150

540

8

25

11

24

25

24

6

235

846

20

34

27

35

61

35

6

320

1152

37

42

51

44

113

45

6

410

1476

60

50

83

53

185

55

7

200

720

11

28

17

29

39

30

7

290

1044

22

36

36

39

83

41

7

380

1368

38

44

62

48

142

50

7

470

1692

59

50

94

56

217

58

8

230

828

12

28

19

31

53

33

8

310

1116

22

35

34

39

96

41

8

390

1404

34

43

54

46

152

49

8

470

1692

50

51

79

52

221

56


Diffuseurs plafonniers à façade carrée ou circulaire. Modèles "soufflage" et "reprise". Façade avec ailettes fixes, soufflage radial horizontal. Pour montage dans tous les types de plafonds suspendus.

Composant prêt à monter, composé de la façade à ailettes fixes et concentriques, d'un cadre frontal de diffuseur à joint périphérique et d'un cadre de raccordement, d'un clapet à deux vantaux ou d'un caisson de raccordement.

Façade adaptée à la fixation à l'aide d'une vis centrale.

Collerette de raccordement adaptée aux gaines circulaires conformément à EN 1506 ou EN 13180.

Niveau de puissance acoustique du bruit du flux d'air mesuré suivant EN ISO 5135.

Caractéristiques spéciales

  • Soufflage radial horizontal
  • Façade du diffuseur en aluminium
  • Pour plafonds en suspension et continus en placoplâtre, ou pour plafonds tramés
  • Raccordement en gaine horizontal ou vertical

Matériaux et finitions

  • Façade du diffuseur en aluminium
  • Cadre de raccordement et clapet à deux vantaux en tôle d'acier laquée
  • Caisson de raccordement en tôle d'acier galvanisé
  • Joint à lèvre en caoutchouc
  • Les options associées sont laquées RAL 9005, noir de jais
  • Façade laquée blanc pur, RAL 9010
  • P1 : Laquée, couleur RAL CLASSIC

Données techniques

  • Dimensions nominales – façade circulaire : 244, 300, 356, 412, 468, 542, 598, 654 mm
  • Dimensions nominales – façade carrée : 593, 598, 618, 623 mm
  • Dimensions nominales – diffuseur : 1, 2, 3, 4, 5, 6, 7, 8
  • Débit d'air minimal : 20 à 230 l/s ou 72 à 828 m³/h
  • Débit d'air maximal, avec LWA ≅ 50 dB(A) : 515 à 650 l/s ou 1854 à 2340 m³/h
  • Soufflage d'air avec une différence de température d'air ambiant : -12 à +15 K

Caractéristiques de sélection

  • V _______________________ [m³/h]
  • Δpt _______________________ [Pa]

Bruit du flux d'air

  • LWA _______________________ [dB(A)]

Diffuseurs plafonniers à façade carrée ou circulaire. Modèles "soufflage" et "reprise". Façade avec ailettes fixes, soufflage radial horizontal. Pour montage dans tous les types de plafonds suspendus.

Composant prêt à monter, composé de la façade à ailettes fixes et concentriques, d'un cadre frontal de diffuseur à joint périphérique et d'un cadre de raccordement, d'un clapet à deux vantaux ou d'un caisson de raccordement.

Façade adaptée à la fixation à l'aide d'une vis centrale.

Collerette de raccordement adaptée aux gaines circulaires conformément à EN 1506 ou EN 13180.

Niveau de puissance acoustique du bruit du flux d'air mesuré suivant EN ISO 5135.

Caractéristiques spéciales

  • Soufflage radial horizontal
  • Façade du diffuseur en aluminium
  • Pour plafonds en suspension et continus en placoplâtre, ou pour plafonds tramés
  • Raccordement en gaine horizontal ou vertical

Matériaux et finitions

  • Façade du diffuseur en aluminium
  • Cadre de raccordement et clapet à deux vantaux en tôle d'acier laquée
  • Caisson de raccordement en tôle d'acier galvanisé
  • Joint à lèvre en caoutchouc
  • Les options associées sont laquées RAL 9005, noir de jais
  • Façade laquée blanc pur, RAL 9010
  • P1 : Laquée, couleur RAL CLASSIC

Données techniques

  • Dimensions nominales – façade circulaire : 244, 300, 356, 412, 468, 542, 598, 654 mm
  • Dimensions nominales – façade carrée : 593, 598, 618, 623 mm
  • Dimensions nominales – diffuseur : 1, 2, 3, 4, 5, 6, 7, 8
  • Débit d'air minimal : 20 à 230 l/s ou 72 à 828 m³/h
  • Débit d'air maximal, avec LWA ≅ 50 dB(A) : 515 à 650 l/s ou 1854 à 2340 m³/h
  • Soufflage d'air avec une différence de température d'air ambiant : -12 à +15 K

Caractéristiques de sélection

  • V _______________________ [m³/h]
  • Δpt _______________________ [Pa]

Bruit du flux d'air

  • LWA _______________________ [dB(A)]

Exemple de commande : ADLR-Q-ZH-M-L/618×4

Style d'exécution

Construction carrée

Exécution

Caisson de raccordement pour soufflage, raccordement horizontal

Clapet pour équilibrage du débit d'air

Avec

Accessoires

Avec joint à lèvres

Dimension nominale

618 × 4

Surface apparente

RAL 9010, blanc pur, taux de brillance 50 %




Modèles, Dimensions et poids, Détails du produit

  • Modèles
  • Dimensions et poids
  • Détails du produit

ADLR-A

Modèle

  • Diffuseur plafonnier à façade circulaire

Dimensions nominales

  • Façade : 244, 300, 356, 412, 468, 542, 598, 654
  • Diffuseur : 1, 2, 3, 4, 5, 6, 7, 8

Pièces et caractéristiques

  • Façade circulaire
  • Montage simple de la façade du diffuseur grâce à la vis de fixation centrale

ADLR-AR

Modèle

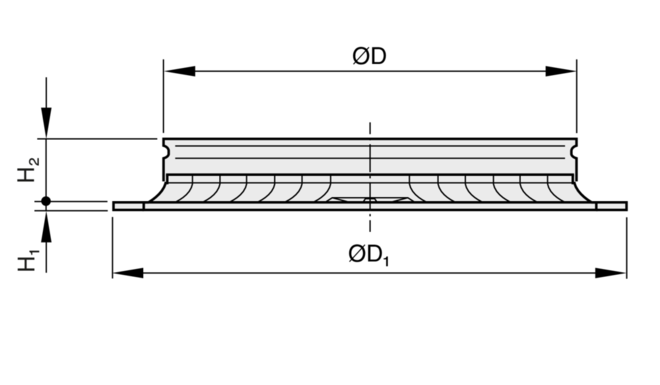

  • Diffuseur plafonnier à façade circulaire
  • Avec cadre de raccordement

Dimensions nominales

  • Façade : 244, 300, 356, 412, 468, 542, 598, 654
  • Diffuseur : 1, 2, 3, 4, 5, 6, 7, 8

Pièces et caractéristiques

  • Façade circulaire
  • Cadre de raccordement pour montage du diffuseur dans des gaines verticales
  • Montage simple de la façade du diffuseur grâce à la vis de fixation centrale à embout décoratif

ADLR-C

Modèle

  • Diffuseur plafonnier à façade circulaire
  • Avec cadre de raccordement
  • Avec clapet à deux vantaux

Dimensions nominales

  • Façade : 244, 300, 356, 412, 468, 542, 598, 654
  • Diffuseur : 1, 2, 3, 4, 5, 6, 7, 8

Pièces et caractéristiques

  • Façade circulaire
  • Cadre de raccordement pour montage du diffuseur dans des gaines verticales
  • Clapet à deux vantaux pour équilibrage du débit
  • Montage simple de la façade du diffuseur grâce à la vis de fixation centrale à embout décoratif

ADLR-*H

Pour un maximum de confort

En collaboration avec des designers et architectes renommés, nous avons développé des diffuseurs plafonniers, muraux, de sol et de contre-marche ainsi que des grilles de ventilation qui en plus de leurs qualités esthétiques répondent aux exigences rigoureuses sur le plan acoustique et de la ventilation.

Modèle

  • Diffuseur plafonnier à façade circulaire
  • Avec caisson pour raccordement horizontal

Dimensions nominales

  • Façade : 244, 300, 356, 412, 468, 542, 598, 654
  • Diffuseur : 1, 2, 3, 4, 5, 6, 7, 8

Pièces et caractéristiques

  • Façade carrée ou circulaire avec ailettes fixes
  • Cadre frontal du diffuseur
  • Montage simple de la façade du diffuseur grâce à la vis de fixation centrale à embout décoratif

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180
  • Collerette de raccordement avec rainure pour joint à lèvre (en cas de commande d'un joint à lèvre accessoire)

ADLR-*V

Pour un maximum de confort

En collaboration avec des designers et architectes renommés, nous avons développé des diffuseurs plafonniers, muraux, de sol et de contre-marche ainsi que des grilles de ventilation qui en plus de leurs qualités esthétiques répondent aux exigences rigoureuses sur le plan acoustique et de la ventilation.

Modèle

  • Diffuseur plafonnier à façade circulaire
  • Avec caisson pour raccordement vertical

Dimensions nominales

  • Façade : 244, 300, 356, 412, 468, 542, 598, 654
  • Diffuseur : 1, 2, 3, 4, 5, 6, 7, 8

Pièces et caractéristiques

  • Façade carrée ou circulaire avec ailettes fixes
  • Cadre frontal du diffuseur
  • Montage simple de la façade du diffuseur grâce à la vis de fixation centrale à embout décoratif

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180
  • Collerette de raccordement avec rainure pour joint à lèvre (en cas de commande d'un joint à lèvre accessoire)

ADLR-Q-A

Pour un maximum de confort

En collaboration avec des designers et architectes renommés, nous avons développé des diffuseurs plafonniers, muraux, de sol et de contre-marche ainsi que des grilles de ventilation qui en plus de leurs qualités esthétiques répondent aux exigences rigoureuses sur le plan acoustique et de la ventilation.

Modèle

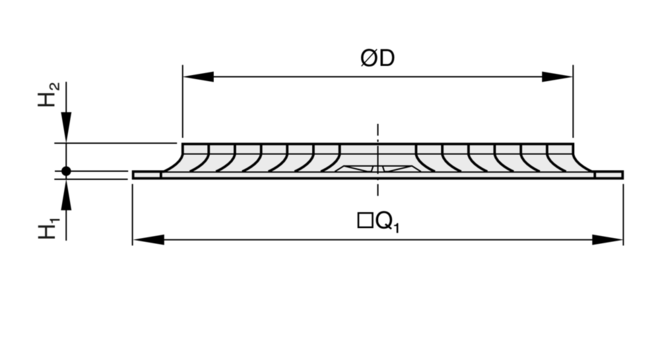

  • Diffuseur plafonnier à façade carrée

Dimensions nominales

  • Façade : 593, 598, 618, 623
  • Diffuseur : 1, 2, 3, 4, 5, 6, 7, 8

Pièces et caractéristiques

  • Façade carrée ou circulaire avec ailettes fixes
  • Cadre frontal du diffuseur
  • Montage simple de la façade du diffuseur grâce à la vis de fixation centrale à embout décoratif

ADLR-Q-AR

Pour un maximum de confort

En collaboration avec des designers et architectes renommés, nous avons développé des diffuseurs plafonniers, muraux, de sol et de contre-marche ainsi que des grilles de ventilation qui en plus de leurs qualités esthétiques répondent aux exigences rigoureuses sur le plan acoustique et de la ventilation.

Modèle

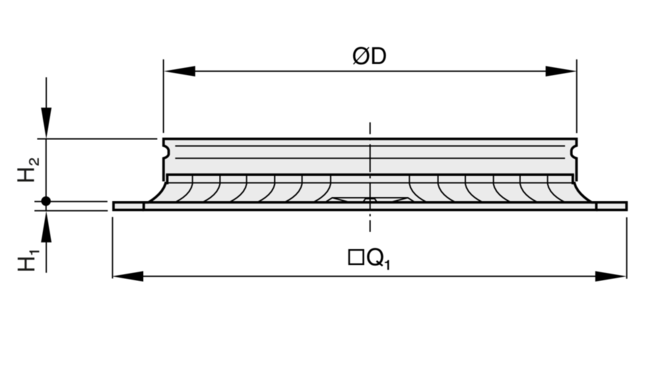

  • Diffuseur plafonnier à façade carrée
  • Avec cadre de raccordement

Dimensions nominales

  • Façade : 593, 598, 618, 623
  • Diffuseur : 1, 2, 3, 4, 5, 6, 7, 8

Pièces et caractéristiques

  • Façade carrée ou circulaire avec ailettes fixes
  • Cadre frontal du diffuseur
  • Montage simple de la façade du diffuseur grâce à la vis de fixation centrale à embout décoratif

ADLR-Q-C

Pour un maximum de confort

En collaboration avec des designers et architectes renommés, nous avons développé des diffuseurs plafonniers, muraux, de sol et de contre-marche ainsi que des grilles de ventilation qui en plus de leurs qualités esthétiques répondent aux exigences rigoureuses sur le plan acoustique et de la ventilation.

Modèle

  • Diffuseur plafonnier à façade carrée
  • Avec cadre de raccordement
  • Avec clapet à deux vantaux

Dimensions nominales

  • Façade : 593, 598, 618, 623
  • Diffuseur : 1, 2, 3, 4, 5, 6, 7, 8

Pièces et caractéristiques

  • Façade carrée ou circulaire avec ailettes fixes
  • Cadre frontal du diffuseur
  • Montage simple de la façade du diffuseur grâce à la vis de fixation centrale à embout décoratif

ADLR-Q-*H

Pour un maximum de confort

En collaboration avec des designers et architectes renommés, nous avons développé des diffuseurs plafonniers, muraux, de sol et de contre-marche ainsi que des grilles de ventilation qui en plus de leurs qualités esthétiques répondent aux exigences rigoureuses sur le plan acoustique et de la ventilation.

Modèle

  • Diffuseur plafonnier à façade carrée
  • Avec caisson pour raccordement horizontal

Dimensions nominales

  • Façade : 593, 598, 618, 623
  • Diffuseur : 1, 2, 3, 4, 5, 6, 7, 8

Pièces et caractéristiques

  • Façade carrée ou circulaire avec ailettes fixes
  • Cadre frontal du diffuseur
  • Montage simple de la façade du diffuseur grâce à la vis de fixation centrale à embout décoratif

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180
  • Collerette de raccordement avec rainure pour joint à lèvre (en cas de commande d'un joint à lèvre accessoire)

ADLR-Q-*V

Pour un maximum de confort

En collaboration avec des designers et architectes renommés, nous avons développé des diffuseurs plafonniers, muraux, de sol et de contre-marche ainsi que des grilles de ventilation qui en plus de leurs qualités esthétiques répondent aux exigences rigoureuses sur le plan acoustique et de la ventilation.

Modèle

  • Diffuseur plafonnier à façade carrée
  • Avec caisson pour raccordement vertical

Dimensions nominales

  • Façade : 593, 598, 618, 623
  • Diffuseur : 1, 2, 3, 4, 5, 6, 7, 8

Pièces et caractéristiques

  • Façade carrée ou circulaire avec ailettes fixes
  • Cadre frontal du diffuseur
  • Montage simple de la façade du diffuseur grâce à la vis de fixation centrale à embout décoratif

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180
  • Collerette de raccordement avec rainure pour joint à lèvre (en cas de commande d'un joint à lèvre accessoire)

ADLR-A

Modèle

  • Diffuseur plafonnier à façade circulaire

Dimensions nominales

  • Façade : 244, 300, 356, 412, 468, 542, 598, 654
  • Diffuseur : 1, 2, 3, 4, 5, 6, 7, 8

Pièces et caractéristiques

  • Façade circulaire
  • Montage simple de la façade du diffuseur grâce à la vis de fixation centrale

ADLR-AR

Modèle

  • Diffuseur plafonnier à façade circulaire
  • Avec cadre de raccordement

Dimensions nominales

  • Façade : 244, 300, 356, 412, 468, 542, 598, 654
  • Diffuseur : 1, 2, 3, 4, 5, 6, 7, 8

Pièces et caractéristiques

  • Façade circulaire
  • Cadre de raccordement pour montage du diffuseur dans des gaines verticales
  • Montage simple de la façade du diffuseur grâce à la vis de fixation centrale à embout décoratif

ADLR-C

Modèle

  • Diffuseur plafonnier à façade circulaire
  • Avec cadre de raccordement
  • Avec clapet à deux vantaux

Dimensions nominales

  • Façade : 244, 300, 356, 412, 468, 542, 598, 654
  • Diffuseur : 1, 2, 3, 4, 5, 6, 7, 8

Pièces et caractéristiques

  • Façade circulaire
  • Cadre de raccordement pour montage du diffuseur dans des gaines verticales
  • Clapet à deux vantaux pour équilibrage du débit
  • Montage simple de la façade du diffuseur grâce à la vis de fixation centrale à embout décoratif

ADLR-*H

Pour un maximum de confort

En collaboration avec des designers et architectes renommés, nous avons développé des diffuseurs plafonniers, muraux, de sol et de contre-marche ainsi que des grilles de ventilation qui en plus de leurs qualités esthétiques répondent aux exigences rigoureuses sur le plan acoustique et de la ventilation.

Modèle

  • Diffuseur plafonnier à façade circulaire
  • Avec caisson pour raccordement horizontal

Dimensions nominales

  • Façade : 244, 300, 356, 412, 468, 542, 598, 654
  • Diffuseur : 1, 2, 3, 4, 5, 6, 7, 8

Pièces et caractéristiques

  • Façade carrée ou circulaire avec ailettes fixes
  • Cadre frontal du diffuseur
  • Montage simple de la façade du diffuseur grâce à la vis de fixation centrale à embout décoratif

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180
  • Collerette de raccordement avec rainure pour joint à lèvre (en cas de commande d'un joint à lèvre accessoire)

ADLR-*V

Pour un maximum de confort

En collaboration avec des designers et architectes renommés, nous avons développé des diffuseurs plafonniers, muraux, de sol et de contre-marche ainsi que des grilles de ventilation qui en plus de leurs qualités esthétiques répondent aux exigences rigoureuses sur le plan acoustique et de la ventilation.

Modèle

  • Diffuseur plafonnier à façade circulaire
  • Avec caisson pour raccordement vertical

Dimensions nominales

  • Façade : 244, 300, 356, 412, 468, 542, 598, 654
  • Diffuseur : 1, 2, 3, 4, 5, 6, 7, 8

Pièces et caractéristiques

  • Façade carrée ou circulaire avec ailettes fixes
  • Cadre frontal du diffuseur
  • Montage simple de la façade du diffuseur grâce à la vis de fixation centrale à embout décoratif

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180
  • Collerette de raccordement avec rainure pour joint à lèvre (en cas de commande d'un joint à lèvre accessoire)

ADLR-Q-A

Pour un maximum de confort

En collaboration avec des designers et architectes renommés, nous avons développé des diffuseurs plafonniers, muraux, de sol et de contre-marche ainsi que des grilles de ventilation qui en plus de leurs qualités esthétiques répondent aux exigences rigoureuses sur le plan acoustique et de la ventilation.

Modèle

  • Diffuseur plafonnier à façade carrée

Dimensions nominales

  • Façade : 593, 598, 618, 623
  • Diffuseur : 1, 2, 3, 4, 5, 6, 7, 8

Pièces et caractéristiques

  • Façade carrée ou circulaire avec ailettes fixes
  • Cadre frontal du diffuseur
  • Montage simple de la façade du diffuseur grâce à la vis de fixation centrale à embout décoratif

ADLR-Q-AR

Pour un maximum de confort

En collaboration avec des designers et architectes renommés, nous avons développé des diffuseurs plafonniers, muraux, de sol et de contre-marche ainsi que des grilles de ventilation qui en plus de leurs qualités esthétiques répondent aux exigences rigoureuses sur le plan acoustique et de la ventilation.

Modèle

  • Diffuseur plafonnier à façade carrée
  • Avec cadre de raccordement

Dimensions nominales

  • Façade : 593, 598, 618, 623
  • Diffuseur : 1, 2, 3, 4, 5, 6, 7, 8

Pièces et caractéristiques

  • Façade carrée ou circulaire avec ailettes fixes
  • Cadre frontal du diffuseur
  • Montage simple de la façade du diffuseur grâce à la vis de fixation centrale à embout décoratif

ADLR-Q-C

Pour un maximum de confort

En collaboration avec des designers et architectes renommés, nous avons développé des diffuseurs plafonniers, muraux, de sol et de contre-marche ainsi que des grilles de ventilation qui en plus de leurs qualités esthétiques répondent aux exigences rigoureuses sur le plan acoustique et de la ventilation.

Modèle

  • Diffuseur plafonnier à façade carrée
  • Avec cadre de raccordement
  • Avec clapet à deux vantaux

Dimensions nominales

  • Façade : 593, 598, 618, 623
  • Diffuseur : 1, 2, 3, 4, 5, 6, 7, 8

Pièces et caractéristiques

  • Façade carrée ou circulaire avec ailettes fixes
  • Cadre frontal du diffuseur
  • Montage simple de la façade du diffuseur grâce à la vis de fixation centrale à embout décoratif

ADLR-Q-*H

Pour un maximum de confort

En collaboration avec des designers et architectes renommés, nous avons développé des diffuseurs plafonniers, muraux, de sol et de contre-marche ainsi que des grilles de ventilation qui en plus de leurs qualités esthétiques répondent aux exigences rigoureuses sur le plan acoustique et de la ventilation.

Modèle

  • Diffuseur plafonnier à façade carrée
  • Avec caisson pour raccordement horizontal

Dimensions nominales

  • Façade : 593, 598, 618, 623
  • Diffuseur : 1, 2, 3, 4, 5, 6, 7, 8

Pièces et caractéristiques

  • Façade carrée ou circulaire avec ailettes fixes
  • Cadre frontal du diffuseur
  • Montage simple de la façade du diffuseur grâce à la vis de fixation centrale à embout décoratif

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180
  • Collerette de raccordement avec rainure pour joint à lèvre (en cas de commande d'un joint à lèvre accessoire)

ADLR-Q-*V

Pour un maximum de confort

En collaboration avec des designers et architectes renommés, nous avons développé des diffuseurs plafonniers, muraux, de sol et de contre-marche ainsi que des grilles de ventilation qui en plus de leurs qualités esthétiques répondent aux exigences rigoureuses sur le plan acoustique et de la ventilation.

Modèle

  • Diffuseur plafonnier à façade carrée
  • Avec caisson pour raccordement vertical

Dimensions nominales

  • Façade : 593, 598, 618, 623
  • Diffuseur : 1, 2, 3, 4, 5, 6, 7, 8

Pièces et caractéristiques

  • Façade carrée ou circulaire avec ailettes fixes
  • Cadre frontal du diffuseur
  • Montage simple de la façade du diffuseur grâce à la vis de fixation centrale à embout décoratif

Caractéristiques d'éxécution

  • Raccordement adapté aux gaines circulaires conformément aux normes EN 1506 ou EN 13180
  • Collerette de raccordement avec rainure pour joint à lèvre (en cas de commande d'un joint à lèvre accessoire)
ADLR-AADLR-ARADLR-CADLR-*H

Les poids s'appliquent au mode "soufflage"

ADLR-*V

Les poids s'appliquent au mode "soufflage"

ADLR-Q-AADLR-Q-ARADLR-Q-CADLR-Q-*H

□Q1: 593, 598, 618, 623

ADLR-Q-*V

□Q1: 593, 598, 618, 623

Les poids s'appliquent au mode "soufflage"

Les poids s'appliquent au mode "soufflage"

□Q1: 593, 598, 618, 623

□Q1: 593, 598, 618, 623

Façade ADLR 00115814_0.


ADLRADLR-Q

□Q1: 593, 598, 618, 623

□Q1: 593, 598, 618, 623

Exemples de montage, Détails du montage, Mise en service, Informations de base et nomenclature

  • Exemples de montage
  • Détails du montage
  • Mise en service
  • Informations de base et nomenclature
Montage dans des plafonds fermés 00104903_0.


Montage et mise en service

  • De préférence pour les locaux d'une hauteur libre maximale de 4,0 m
  • Montage à ras du plafond
  • Raccordement en gaine horizontal ou vertical
  • Si nécessaire, effectuer un équilibrage du débit d'air à l'aide du clapet de réglage


Ces schémas sont uniquement destinés à illustrer les détails de montage.

Montage et mise en service

  • De préférence pour les locaux d'une hauteur libre maximale de 4,0 m
  • Montage à ras du plafond
  • Raccordement en gaine horizontal ou vertical
  • Si nécessaire, effectuer un équilibrage du débit d'air à l'aide du clapet de réglage


Ces schémas sont uniquement destinés à illustrer les détails de montage.

Équilibrage du débit

Lorsque plusieurs diffuseurs sont raccordés à un seul régulateur de débit, il peut s'avérer nécessaire d'équilibrer les débits d'air.

  • Diffuseurs plafonniers à caisson de raccordement universel et à clapet (modèle M) : la façade peut être retirée afin d'accéder au clapet ; le clapet peut ensuite être placé dans n'importe quelle position entre 0 et 90°
  • Diffuseurs plafonniers à caisson de raccordement universel, clapet et prise de pression (modèle MN) : la façade n'a pas besoin d'être retirée étant donné que le clapet peut être réglé à l'aide de deux cordelettes (blanche et verte).

Mesure du débit d'air

Les diffuseurs plafonniers à caisson de raccordement universel, le clapet et la prise de pression (modèle MN) permettent d'équilibrer le débit même lorsque la façade est en place.

  • Relier le tube de mesure au manomètre numérique
  • Lire la pression effective
  • Lire le débit indiqué dans les caractéristiques, ou le calculer
  • Si nécessaire, régler la position du clapet de réglage à l'aide des cordelettes


Une caractéristique est incluse à chaque caisson de raccordement AK-Uni.

Équilibrage du débit

Lorsque plusieurs diffuseurs sont raccordés à un seul régulateur de débit, il peut s'avérer nécessaire d'équilibrer les débits d'air.

  • Diffuseurs plafonniers à caisson de raccordement universel et à clapet (modèle M) : la façade peut être retirée afin d'accéder au clapet ; le clapet peut ensuite être placé dans n'importe quelle position entre 0 et 90°
  • Diffuseurs plafonniers à caisson de raccordement universel, clapet et prise de pression (modèle MN) : la façade n'a pas besoin d'être retirée étant donné que le clapet peut être réglé à l'aide de deux cordelettes (blanche et verte).

Mesure du débit d'air

Les diffuseurs plafonniers à caisson de raccordement universel, le clapet et la prise de pression (modèle MN) permettent d'équilibrer le débit même lorsque la façade est en place.

  • Relier le tube de mesure au manomètre numérique
  • Lire la pression effective
  • Lire le débit indiqué dans les caractéristiques, ou le calculer
  • Si nécessaire, régler la position du clapet de réglage à l'aide des cordelettes


Une caractéristique est incluse à chaque caisson de raccordement AK-Uni.

Dimensions principales

ØD [mm]

Diamètre extérieur de la collerette

ØD₁ [mm]

Diamètre extérieur d'une façade circulaire

ØD₂ [mm]

Diamètre d'une façade circulaire

ØD₃ [mm]

Diamètre d'un caisson de raccordement circulaire

□Q₁ [mm]

Diamètre extérieur d'une façade carrée

□Q₂ [mm]

Dimensions d'une façade carrée

□Q₃ [mm]

Dimensions d'un caisson de raccordement carré

H₁ [mm]

Distance (hauteur) entre le bord inférieur du plafond et le bord inférieur de la façade

H₂ [mm]

Hauteur d'un diffuseur plafonnier, entre le bord inférieur du plafond et le bord supérieur de la collerette de raccordement

H₃ [mm]

Hauteur d'un diffuseur plafonnier à caisson de raccordement, entre le bord inférieur du plafond et le bord supérieur du caisson de raccordement ou de la collerette de raccordement

A [mm]

Position de la collerette de raccordement, définie par la distance entre la ligne centrale de la collerette de raccordement et le bord inférieur du plafond

C [mm]

Longueur de la collerette de raccordement

m [kg]

Poids

Nomenclature

LWA [dB(A)]

A-Niveau de puissance acoustique pondéré du bruit du flux d'air

V [m³/h] et [l/s]

Débit d'air

Δtz [K]

Delta de température entre l'air soufflé et la température ambiante

Δpt [Pa]

Pression différentielle

Aeff [m²]

Surface de soufflage effective


Tous les niveaux de puissance acoustique sont basés sur 1 pW.

Dimensions principales

ØD [mm]

Diamètre extérieur de la collerette

ØD₁ [mm]

Diamètre extérieur d'une façade circulaire

ØD₂ [mm]

Diamètre d'une façade circulaire

ØD₃ [mm]

Diamètre d'un caisson de raccordement circulaire

□Q₁ [mm]

Diamètre extérieur d'une façade carrée

□Q₂ [mm]

Dimensions d'une façade carrée

□Q₃ [mm]

Dimensions d'un caisson de raccordement carré

H₁ [mm]

Distance (hauteur) entre le bord inférieur du plafond et le bord inférieur de la façade

H₂ [mm]

Hauteur d'un diffuseur plafonnier, entre le bord inférieur du plafond et le bord supérieur de la collerette de raccordement

H₃ [mm]

Hauteur d'un diffuseur plafonnier à caisson de raccordement, entre le bord inférieur du plafond et le bord supérieur du caisson de raccordement ou de la collerette de raccordement

A [mm]

Position de la collerette de raccordement, définie par la distance entre la ligne centrale de la collerette de raccordement et le bord inférieur du plafond

C [mm]

Longueur de la collerette de raccordement

m [kg]

Poids

Nomenclature

LWA [dB(A)]

A-Niveau de puissance acoustique pondéré du bruit du flux d'air

V [m³/h] et [l/s]

Débit d'air

Δtz [K]

Delta de température entre l'air soufflé et la température ambiante

Δpt [Pa]

Pression différentielle

Aeff [m²]

Surface de soufflage effective


Tous les niveaux de puissance acoustique sont basés sur 1 pW.

Téléchargements

Information produit

production {"X-Frame-Options"=>"SAMEORIGIN", "X-XSS-Protection"=>"1; mode=block", "X-Content-Type-Options"=>"nosniff", "X-Download-Options"=>"noopen", "X-Permitted-Cross-Domain-Policies"=>"none", "Referrer-Policy"=>"strict-origin-when-cross-origin", "Content-Security-Policy"=>"frame-ancestors 'self' https://api.scrivito.com https://punchoutcommerce.com https://www.trox.de https://trox-extern.com https://psp40.onventis.com https://psp22.onventis.com https://trox4u.troxgroup.com", "Strict-Transport-Security"=>"max-age=31536000; includeSubDomains", "Content-Type"=>"text/html; charset=utf-8"}

Partager la page

Recommander cette page

Vous avez la possibilité de recommander cette page en partageant le lien.

Les champs marqués d'une étoile (*) sont obligatoires.

Contact

Merci pour votre message !

Votre recommandation a été envoyée et sera bientôt reçue par le destinataire.

Contact

Nous sommes à votre disposition

Veuillez spécifier le sujet de votre requête et vos coordonnées.
Tel.: +33 1 56 70 54 54

Les champs marqués d'une étoile (*) sont obligatoires.

Contact

Merci pour votre message !

Votre message a été reçu par le Centre de Service et est en cours de traitement.
Notre département des demandes de service vous contactera sous peu.
Si vous avez des questions d'ordre général sur nos produits et services, vous pouvez également nous contacter à l'adresse suivante:
Tél .: +49 (0) 2845 2020 | Fax: +49 (0) 2845 202265

Contact

Nous sommes à votre disposition

Veuillez spécifier le sujet de votre requête et vos coordonnées.
Tel.: +33 1 56 70 54 54

Pièce jointe (max. 10MB)

Les champs marqués d'une étoile (*) sont obligatoires.

Contact

Merci pour votre message !

Votre message a été reçu par le Centre de Service et est en cours de traitement.
Notre département des demandes de service vous contactera sous peu.
Si vous avez des questions d'ordre général sur nos produits et services, vous pouvez également nous contacter à l'adresse suivante:
Tél .: +49 (0) 2845 2020 | Fax: +49 (0) 2845 202265
