TVJ

Pour les plages de débits normaux et élevés

Régulateurs VAV rectangulaires pour applications standard liées au soufflage ou à la reprise dans des systèmes à débits variables

  • Pour plages de débit jusqu'à 36 000 m³/h ou 10 000 l/s
  • Compatible pour la régulation de débit, de la pression ambiante ou de la pression en gaine
  • Composants électroniques de régulation pour différentes applications (Easy, Compact, Universel et LABCONTROL)
  • Grande précision de régulation
  • Compatibles pour les vitesses de débit d'air jusqu'à 10 m/s
  • Fuite d'air du caisson conforme à la norme EN 1751, classe B


Équipements et accessoires en option

  • Capotage acoustique pour l'atténuation du bruit rayonné
  • Silencieux secondaire type TX pour l'atténuation du bruit du flux d'air
  • Batterie eau chaude type WT pour réchauffer le flux d'air

Utilisation

Utilisation

  • Régulateurs VARYCONTROL VAV rectangulaires de type TVJ pour la régulation précise du soufflage ou de la reprise dans des systèmes à débits d'air variables
  • Régulation du flux d'air en boucle fermée utilisant une énergie auxiliaire
  • Pour la régulation, la limitation ou la fermeture du débit dans les systèmes de conditionnement d'air

Caractéristiques spéciales

  • Sonde de pression différentielle intégrée avec orifices de mesure de 3 mm (insensibles à la poussière et à la pollution)
  • Configuration ou programmation et fonction de tests aérodynamique en usine
  • Le débit peut être mesuré et ajusté par la suite sur site ; un appareil de réglage complémentaire peut s'avérer nécessaire

Dimensions nominales

  • 39 dimensions nominales de 200 × 100 à 1000 × 1000

Description

Modèles

  • TVJ : unité terminale VAV
  • TVJ-D : régulateur VAV avec capotage acoustique
  • Unités avec capotage acoustique et/ou un silencieux secondaire type TX pour les exigences acoustiques élevées
  • Le capotage acoustique ne peut pas être monté ultérieurement

Exécution

  • Tôle d'acier galvanisé
  • P1 : revêtement poudre, gris argent (RAL 7001)

Pièces et caractéristiques

  • Unité opérationnelle constituée de pièces mécaniques et de composants de régulation
  • Sonde de pression différentielle moyenne pour la mesure du débit
  • Volets de réglage
  • Composants de régulation montés en usine, complets avec câblage et flexibles
  • Tests aérodynamiques sur un banc d'essai spécifique avant expédition de chaque unité
  • Les paramétrages figurent sur une étiquette ou sur une échelle de réglage des débits fixée sur l'appareil
  • Grande précision de régulation du débit

Accessoires

  • Régulateur Easy : unité compacte constituée d'un régulateur avec potentiomètres, sonde de pression différentielle et servomoteur
  • Régulateur Compact : unité compacte constituée d'un régulateur, d'une sonde de pression différentielle et d'un servomoteur
  • Régulateur Universel : régulateur, sonde de pression différentielle et servomoteur pour applications spéciales
  • LABCONTROL : composants de régulation pour systèmes de gestion d'air

Accessoires utiles

  • Silencieux secondaire type TX pour les besoins acoustiques exigeants
  • Batterie de réchauffage type WT

Caractéristiques d'éxécution

  • Caisson rectangulaire
  • Brides de raccordement aux deux extrémités, adaptées pour les gaines de ventilation
  • Action opposée des volets, clapets connectés par un jeu d'engrenages interne aux deux extrémités
  • Position du volet de réglage indiquée à l'extérieur au niveau de l'extension de l'axe
  • Paliers à anneau d'étanchéité

Matériaux et finitions

Exécution en tôle d'acier galvanisé

  • Caisson en tôle d'acier galvanisé
  • Axes en acier galvanisé
  • Volets de réglage et sonde de pression différentielle en aluminium
  • Jeu d'engrenages en plastique antistatique (ABS), résistant à la chaleur jusqu'à 50 °C
  • Paliers en plastique


Exécution avec revêtement poudre (P1)

  • Caisson/virole en tôle d'acier galvanisé, revêtement poudre


Variante avec capotage acoustique (D)

  • Capotage acoustique en tôle d'acier galvanisé
  • Profil en caoutchouc pour l'isolation des bruits du corps
  • Matériau absorbant en laine minérale


Laine minérale

  • Conforme EN 13501, classe A1 de réaction au feu, non-inflammable
  • Label de qualité RAL-GZ 388
  • Biodégradable et donc hygiéniquement sûr, conformément à la réglementation technique allemande relative aux matières dangereuses TRGS 905 et à la directive EU 97/69/CE

Normes et directives

  • Fuite d'air du caisson conforme à la norme EN 1751, classe B

Maintenance

  • Aucune maintenance n'est requise pour la structure et les matériaux, ces derniers n'étant pas sujets à l'usure

Information technique

Fonction, Données techniques , Sélection rapide, Texte descriptif, Codes de commande

  • Fonction
  • Données techniques
  • Sélection rapide
  • Texte descriptif
  • Codes de commande
Illustration schématique du TVJ 00130983_0
① Sonde de pression différentielle
② Clapet de réglage
③ Pignons
④ Composants de régulation, par ex. un régulateur Easy


Fonctionnement

Le régulateur VAV est équipé d'une sonde de pression différentielle dédiée à la mesure du débit.

Les composants de régulation (options associées) comprennent une sonde de pression différentielle qui transforme la pression différentielle (pression effective) en un signal électrique, un régulateur et un servomoteur ; les fonctions de régulation peuvent être assurées par un régulateur Easy, un régulateur Compact ou par des composants individuels (Universel ou LABCONTROL).

Pour la plupart des applications, la valeur de consigne émane du régulateur de température ambiante.

Le régulateur compare la valeur mesurée avec la valeur de consigne et ajuste le signal de régulation du servomoteur en cas de différence entre les deux valeurs.

Plages de débit

La pression différentielle minimale des régulateurs VAV est un facteur important pour la conception du réseau de gaines et le dimensionnement du ventilateur, vitesse de rotation comprise.

Une pression de gaine suffisante doit être garantie pour toutes les conditions de fonctionnement et pour tous les régulateurs. Les points de mesure pour la régulation de la vitesse de rotation doivent être sélectionnés en conséquence.

Les débits d'air donnés pour les régulateurs VAV dépendent de la dimension nominale et du composant de régulation (accessoire) qui est installé. Les tableaux indiquent les valeurs minimales et maximales d'un régulateur VAV. Certains composants de régulation peuvent n'avoir qu'une plage de débit limitée. Cela vaut en particulier pour les composants de régulation équipés d'un capteur de pression différentielle statique. Pour la plage de débit d'air de l'ensemble des composants de régulation, veuillez consulter notre programme de sélection Easy Product Finder.

Dimension nominale
V
l/s
V
m³/h

∆pst min
Pa

∆pst min
Pa
∆V
± %
200 × 100 45 162 5 10 14
200 × 100 85 306 10 25 8
200 × 100 150 540 20 80 5
200 × 100 215 774 40 155 5
300 × 100 65 234 5 10 14
300 × 100 120 432 10 25 8
300 × 100 210 756 20 70 5
300 × 100 320 1152 40 155 5
400 × 100 85 306 5 10 14
400 × 100 170 612 10 25 8
400 × 100 300 1080 20 80 5
400 × 100 425 1530 40 155 5
500 × 100 105 378 5 10 14
500 × 100 200 720 10 25 8
500 × 100 350 1260 20 70 5
500 × 100 535 1926 40 155 5
600 × 100 130 468 5 10 14
600 × 100 260 936 10 25 8
600 × 100 450 1620 20 75 5
600 × 100 650 2340 40 155 5
200 × 200 85 306 5 10 14
200 × 200 160 576 10 25 8
200 × 200 280 1008 20 75 5
200 × 200 415 1494 40 155 5
300 × 200 125 450 5 10 14
300 × 200 240 864 10 25 8
300 × 200 420 1512 20 75 5
300 × 200 620 2232 40 155 5
400 × 200 165 594 5 10 14
400 × 200 330 1188 10 25 8
400 × 200 580 2088 20 80 5
400 × 200 825 2970 40 155 5
500 × 200 205 738 5 10 14
500 × 200 400 1440 10 25 8
500 × 200 700 2520 20 75 5
500 × 200 1035 3726 40 155 5
600 × 200 250 900 5 10 14
600 × 200 500 1800 10 25 8
600 × 200 870 3132 20 80 5
600 × 200 1250 4500 40 155 5
700 × 200 290 1044 5 10 14
700 × 200 560 2016 10 25 8
700 × 200 980 3528 20 75 5
700 × 200 1450 5220 40 155 5
800 × 200 330 1188 5 10 14
800 × 200 660 2376 10 25 8
800 × 200 1160 4176 20 80 5
800 × 200 1650 5940 40 155 5
300 × 300 185 666 5 10 14
300 × 300 360 1296 10 25 8
300 × 300 630 2268 20 75 5
300 × 300 920 3312 35 150 5
400 × 300 245 882 5 10 14
400 × 300 480 1728 10 25 8
400 × 300 840 3024 20 70 8
400 × 300 1230 4428 35 150 5
500 × 300 305 1098 5 10 14
500 × 300 600 2160 10 25 8
500 × 300 1050 3780 20 70 5
500 × 300 1535 5526 35 150 5
600 × 300 370 1332 5 10 14
600 × 300 740 2664 10 25 8
600 × 300 1290 4644 20 75 5
600 × 300 1850 6660 35 150 5
700 × 300 430 1548 5 10 14
700 × 300 840 3024 10 25 8
700 × 300 1470 5292 20 70 5
700 × 300 2150 7740 35 150 5
800 × 300 490 1764 5 10 14
800 × 300 980 3528 10 25 8
800 × 300 1720 6192 20 75 5
800 × 300 2450 8820 35 150 5
900 × 300 555 1998 5 10 14
900 × 300 1080 3888 10 25 8
900 × 300 1890 6804 20 70 5
900 × 300 2770 9972 35 150 5
1000 × 300 620 2232 5 10 14
1000 × 300 1240 4464 10 25 8
1000 × 300 2150 7740 20 75 5
1000 × 300 3100 11160 35 150 5
400 × 400 325 1170 5 10 14
400 × 400 640 2304 10 25 8
400 × 400 1120 4032 20 75 5
400 × 400 1630 5868 35 150 5
500 × 400 410 1476 5 10 14
500 × 400 800 2880 10 25 8
500 × 400 1400 5040 20 75 5
500 × 400 2040 7344 35 150 5
600 × 400 490 1764 5 10 14
600 × 400 980 3528 10 25 8
600 × 400 1720 6192 20 75 5
600 × 400 2450 8820 35 150 5
700 × 400 570 2052 5 10 14
700 × 400 1120 4032 10 25 8
700 × 400 1960 7056 20 75 5
700 × 400 2850 10260 35 150 5
800 × 400 650 2340 5 10 14
800 × 400 1300 4680 10 25 8
800 × 400 2280 8208 20 75 5
800 × 400 3250 11700 35 150 5
900 × 400 735 2646 5 10 14
900 × 400 1440 5184 10 25 8
900 × 400 2520 9072 20 75 5
900 × 400 3670 13212 35 150 5
1000 × 400 820 2952 5 10 14
1000 × 400 1640 5904 10 25 8
1000 × 400 2850 10260 20 75 5
1000 × 400 4100 14760 35 150 5
500 × 500 510 1836 5 10 14
500 × 500 1000 3600 10 25 8
500 × 500 1750 6300 20 75 5
500 × 500 2540 9144 40 155 5
600 × 500 610 2196 5 10 14
600 × 500 1200 4320 10 25 8
600 × 500 2100 7560 20 75 5
600 × 500 3050 10980 40 155 5
700 × 500 710 2556 5 10 14
700 × 500 1400 5040 10 25 8
700 × 500 2450 8820 20 75 5
700 × 500 3550 12780 40 155 5
800 × 500 810 2916 5 10 14
800 × 500 1600 5760 10 25 8
800 × 500 2800 10080 20 75 5
800 × 500 4050 14580 40 155 5
900 × 500 915 3294 5 10 14
900 × 500 1800 6480 10 25 8
900 × 500 3150 11340 20 75 5
900 × 500 4570 16452 40 155 5
1000 × 500 1020 3672 5 10 14
1000 × 500 2000 7200 10 25 8
1000 × 500 3500 12600 2000 75 5
1000 × 500 5100 18360 40 155 5
600 × 600 730 2628 5 10 14
600 × 600 1440 5184 10 25 8
600 × 600 2520 9072 20 75 5
600 × 600 3650 13140 40 155 5
800 × 600 970 3492 5 10 14
800 × 600 1920 6912 10 25 8
800 × 600 3360 12096 20 75 5
800 × 600 4850 17460 40 155 5
1000 × 600 1220 4392 5 10 14
1000 × 600 2400 8640 10 25 8
1000 × 600 4200 15120 20 75 5
1000 × 600 6100 21960 40 155 5
800 × 800 1300 4680 5 10 14
800 × 800 2560 9216 10 25 8
800 × 800 4480 16128 20 75 5
800 × 800 6500 23400 40 155 5
1000 × 800 1620 5832 5 10 14
1000 × 800 3200 11520 10 25 8
1000 × 800 5600 20160 20 75 5
1000 × 800 8100 29160 40 155 5
1000 × 1000 2020 7272 5 10 14
1000 × 1000 4000 14400 10 25 8
1000 × 1000 7000 25200 20 75 5
1000 × 1000 10100 36360 40 155 5


Dimensions nominales

200 × 100 à 1000 × 1000 mm

Plage de débit

45 – 10100 l/s ou 162 – 36360 m³/h

Plage de régulation du débit (unité avec mesure dynamique de la pression différentielle)

Environ 20 à 100% du débit nominal

Pression différentielle minimale

5 – 40 Pa

Pression différentielle maximum

1000 Pa

Température de fonctionnement

10 – 50 °C




Des tableaux de dimensionnement rapides offrent un bon aperçu des niveaux de pression acoustique pouvant être attendus. Des valeurs intermédiaires approximatives peuvent être interpolées. Des valeurs intermédiaires précises et des données spéciales peuvent être calculées, grâce à notre programme de sélection Easy Product Finder.

Les premiers critères de sélection pour la dimension nominale sont les débits mesurés Vmin et Vmax. Les tableaux de dimensionnement rapides se basent sur des niveaux d'atténuation généralement acceptés. Si le niveau de pression acoustique dépasse le niveau requis, un régulateur d'air plus important et/ou un silencieux sont requis.

TVJ, Niveau de pression acoustique à pression différentielle de 150 Pa

Dimension nominale V Bruit du flux d'air Bruit rayonné
Dimension nominale V
Dimension nominale V LPA LPA1 LPA2 LPA3
Dimension nominale l/s m³/h dB (A)

200 x 100

45

162

43

17

31

19

200 x 100

85

306

47

26

35

24

200 x 100

150

540

49

36

38

29

200 x 100

215

774

49

41

41

33

300 x 100

65

234

44

18

32

20

300 x 100

120

432

47

27

35

25

300 x 100

210

756

48

34

38

30

300 x 100

320

1152

48

40

41

34

400 x 100

85

306

45

20

33

21

400 x 100

170

612

47

28

37

27

400 x 100

300

1080

47

35

40

32

400 x 100

425

1530

48

40

43

36

500 x 100

105

378

46

20

34

22

500 x 100

200

720

47

28

37

27

500 x 100

350

1260

47

34

41

32

500 x 100

535

1926

48

40

44

37

600 x 100

130

468

46

22

34

22

600 x 100

260

936

47

28

38

29

600 x 100

450

1620

47

35

42

34

600 x 100

650

2340

48

39

45

37

200 x 200

85

306

45

20

33

21

200 x 200

160

576

48

28

36

26

200 x 200

280

1008

48

35

41

32

200 x 200

415

1494

49

40

43

36

300 x 200

125

450

46

21

34

22

300 x 200

240

864

47

27

37

27

300 x 200

420

1512

48

34

41

33

300 x 200

620

2232

48

39

44

37

400 x 200

165

594

46

22

35

23

400 x 200

330

1188

46

27

38

29

400 x 200

580

2088

47

34

43

35

400 x 200

825

2970

48

39

46

39

500 x 200

205

738

46

22

36

24

500 x 200

400

1440

46

27

39

30

500 x 200

700

2520

47

34

44

36

500 x 200

1035

3726

48

39

47

40

600 x 200

250

900

46

22

36

25

600 x 200

500

1800

46

27

40

31

600 x 200

870

1800

47

34

45

37

600 x 200

1250

4500

47

39

47

41

700 x 200

290

1044

46

22

37

25

700 x 200

560

2016

46

27

40

31

700 x 200

980

3528

47

34

45

38

700 x 200

1450

5220

47

39

48

42

800 x 200

330

1188

46

22

37

26

800 x 200

660

2376

46

27

41

32

800 x 200

1160

4176

47

34

46

38

800 x 200

1650

5940

47

39

49

42

300 x 300

185

666

46

21

35

23

300 x 300

360

1296

46

26

39

29

300 x 300

630

2268

47

33

43

35

300 x 300

920

3312

47

39

46

39

400 x 300

245

882

46

21

36

24

400 x 300

480

1728

46

27

40

30

400 x 300

840

3024

46

33

44

37

400 x 300

1230

4428

47

39

47

41

500 x 300

305

1098

46

22

67

25

500 x 300

600

2160

46

27

41

31

500 x 300

1050

3780

47

33

45

38

500 x 300

1535

5526

47

39

48

42

600 x 300

370

1332

46

22

37

26

600 x 300

740

2664

46

27

42

32

600 x 300

1290

4644

47

33

46

39

600 x 300

1850

6660

47

39

49

42

700 x 300

430

1548

46

22

38

27

700 x 300

840

3024

46

27

42

33

700 x 300

1470

5292

46

33

47

40

700 x 300

2150

7740

47

39

50

43

800 x 300

490

1764

45

22

38

27

800 x 300

980

3528

46

27

43

34

800 x 300

1720

6192

46

33

47

40

800 x 300

2450

8820

47

39

50

44

900 x 300

555

1998

46

22

39

28

900 x 300

1080

3888

46

27

43

34

900 x 300

1890

6804

46

33

48

41

900 x 300

2770

9972

47

39

51

44

1000 x 300

620

2232

45

22

39

28

1000 x 300

1240

4464

46

28

44

35

1000 x 300

2150

7740

46

33

48

41

1000 x 300

3100

11160

47

38

51

45

400 x 400

325

1170

45

21

37

26

400 x 400

640

2304

46

27

41

31

400 x 400

1120

4032

46

34

45

37

400 x 400

1630

5868

47

40

49

42

500 x 400

410

1476

45

21

38

27

500 x 400

800

2880

46

27

42

32

500 x 400

1400

5040

46

34

46

38

500 x 400

2040

7344

47

40

50

43

600 x 400

490

1764

45

21

38

27

600 x 400

980

3528

46

27

43

33

600 x 400

1720

6192

46

34

47

40

600 x 400

2450

8820

47

39

50

44

700 x 400

570

2052

45

22

39

28

700 x 400

1120

4032

46

27

43

34

700 x 400

1960

7056

46

33

48

40

700 x 400

2850

10260

47

39

51

44

800 x 400

650

2340

45

22

39

28

800 x 400

1300

4680

45

27

44

35

800 x 400

2280

8208

46

33

48

41

800 x 400

3250

11700

47

39

51

45

900 x 400

735

2646

45

22

40

29

900 x 400

1440

5184

46

26

44

35

900 x 400

2520

9072

46

33

49

41

900 x 400

3670

13212

47

39

52

46

1000 x 400

820

2952

45

22

40

29

1000 x 400

1640

5904

45

27

44

36

1000 x 400

2850

10260

46

33

49

42

1000 x 400

4100

14760

47

38

52

46

500 x 500

510

1836

45

21

38

27

500 x 500

1000

3600

46

26

43

33

500 x 500

1750

6300

46

33

47

39

500 x 500

2540

9144

47

39

50

44

600 x 500

610

2196

45

21

39

28

600 x 500

1200

4320

46

26

43

34

600 x 500

2100

7560

46

33

48

40

600 x 500

3050

10980

47

39

51

44

700 x 500

710

2556

45

21

39

29

700 x 500

1400

5040

46

27

44

35

700 x 500

2450

8820

46

33

48

41

700 x 500

3550

12780

47

39

52

45

800 x 500

810

2916

45

22

40

29

800 x 500

1600

5760

45

27

44

36

800 x 500

2800

10080

46

33

49

42

800 x 500

4050

14580

47

39

52

46

900 x 500

915

3294

45

21

40

30

900 x 500

1800

6480

46

27

45

36

900 x 500

3150

11340

46

33

50

42

900 x 500

4570

16452

47

39

53

47

1000 x 500

1020

3672

44

22

41

30

1000 x 500

2000

7200

45

27

45

37

1000 x 500

3500

12600

46

33

50

43

1000 x 500

5100

18360

46

38

53

47

600 x 600

730

2628

45

21

40

28

600 x 600

1440

5184

45

27

44

35

600 x 600

2520

9072

46

33

49

41

600 x 600

3650

13140

46

39

52

45

800 x 600

970

3492

45

22

41

30

800 x 600

1920

6912

45

27

45

36

800 x 600

3360

12096

46

33

50

43

800 x 600

4850

17460

46

39

53

47

1000 x 600

1220

4392

45

22

41

31

1000 x 600

2400

8640

45

27

46

37

1000 x 600

4200

15120

46

33

51

44

1000 x 600

6100

21960

46

38

54

48

800 x 800

1300

4680

44

21

42

31

800 x 800

2560

9216

45

27

47

38

800 x 800

4480

16128

46

33

51

44

800 x 800

6500

23400

46

39

55

49

1000 x 800

1620

5832

44

21

42

32

1000 x 800

3200

11520

45

26

47

39

1000 x 800

5600

20160

46

33

52

45

1000 x 800

8100

29160

46

39

55

49

1000 x 1000

2020

7272

44

21

43

33

1000 x 1000

4000

14400

45

26

48

40

1000 x 1000

7000

25200

45

33

53

46

1000 x 1000

10100

36360

46

39

57

51

TVJ

② TVJ avec silencieux secondaire TX

③ TVJ-D


Régulateurs VAV rectangulaires pour systèmes à débits d'air variables et constants, compatibles pour le soufflage ou la reprise et disponibles en 39 dimensions nominales.

Grande précision de régulation du débit.

Unité opérationnelle constituée des pièces mécaniques et des composants de régulation électroniques. Chaque module contient une sonde de pression différentielle moyenne pour la mesure du débit et des volets de réglage. Composants de régulation montés en usine, complets avec câblage et flexibles.

Capteur de pression différentielle avec orifices de mesure de 3 mm (insensibles à la poussière et à la pollution)

Deux extrémités compatibles pour le raccordement en gaine.

Position des volets de réglage indiquée à l'extérieur au niveau de l'extension de l'axe.

Fuite d'air du caisson conforme à la norme EN 1751, classe B.

Caractéristiques spéciales

  • Sonde de pression différentielle intégrée avec orifices de mesure de 3 mm (insensibles à la poussière et à la pollution)
  • Configuration ou programmation et fonction de tests aérodynamique en usine
  • Le débit peut être mesuré et ajusté par la suite sur site ; un appareil de réglage complémentaire peut s'avérer nécessaire

Matériaux et finitions

Exécution en tôle d'acier galvanisé

  • Caisson en tôle d'acier galvanisé
  • Axes en acier galvanisé
  • Volets de réglage et sonde de pression différentielle en aluminium
  • Jeu d'engrenages en plastique antistatique (ABS), résistant à la chaleur jusqu'à 50 °C
  • Paliers en plastique


Exécution avec revêtement poudre (P1)

  • Caisson/virole en tôle d'acier galvanisé, revêtement poudre


Variante avec capotage acoustique (D)

  • Capotage acoustique en tôle d'acier galvanisé
  • Profil en caoutchouc pour l'isolation des bruits du corps
  • Matériau absorbant en laine minérale


Laine minérale

  • Conforme EN 13501, classe A1 de réaction au feu, non-inflammable
  • Label de qualité RAL-GZ 388
  • Biodégradable et donc hygiéniquement sûr, conformément à la réglementation technique allemande relative aux matières dangereuses TRGS 905 et à la directive EU 97/69/CE

Exécution

  • Tôle d'acier galvanisé
  • P1 : revêtement poudre, gris argent (RAL 7001)

Données techniques

  • Dimensions nominales : 200 × 100 à 1000 × 1000 mm
  • Plage de débits:  45 à 10100 l/s ou 162 à 36360 m³/h
  • Plage de régulation de débit (unité avec mesure dynamique de la pression différentielle) : env. 20 à 100 % du débit nominal
  • Pression différentielle minimale : 5 – 40 Pa
  • Pression différentielle maximale : 1000 Pa

Accessoires

Régulation à débit variable avec régulateur électronique Easy pour raccorder un signal de régulation externe ; le signal de valeur réelle peut être intégré au système centralisé de gestion du bâtiment (GTB-GTC).

  • Tension électrique 24 V AC/DC
  • Tensions des signaux 0 à 10 V DC
  • Commandes impératives possibles avec commutateurs externes utilisation des contacts sans potentiel : FERMÉ, OUVERT, Vmin et Vmax
  • Potentiomètres avec échelles de réglage en pourcentage pour définir les débits Vmin et Vmax
  • Le signal de valeur réelle se réfère au débit nominal de sorte à simplifier la mise en service et l'ajustement consécutif
  • Plage de régulation du débit : env. 20 – 100 % du débit nominal
  • Voyant lumineux bien visible de l’extérieur pour la signalisation des fonctions : réglé, pas réglé et coupure d’alimentation

Raccordements électriques par borniers à vis. Borniers doubles pour la tension électrique en boucle, c'est-à-dire pour le raccordement aisé de l'alimentation au régulateur suivant.

Caractéristiques de sélection

  • V _______________________ [m³/h]
  • Δpst _______________________ [Pa]

Bruit du flux d'air

  • LPA _______________________ [dB(A)]

Bruit rayonné

  • LPA _______________________ [dB(A)]

Ce texte de spécification décrit les propriétés générales du produit. Les textes d'autres modèles peuvent être créés avec notre programme de sélection Easy Product Finder.

Exemple de commande : TVJ/400×200/B13/M0/800–2000 m³/h

Capotage acoustique

Sans

Matériau

Tôle d'acier galvanisé

Dimension nominale

400 × 200 mm

Option associée

Régulateur Universel

Mode opératoire

Maître

Plage de tension du signal

0 – 10 V DC

Débit d'air

800 – 2000 m³/h


Exemple de commande : TVJ/900×300/ELAB/RS/Z/LAB

Capotage acoustique

Sans

Dimension nominale

900 × 300 mm

Accessoires

Régulateur EASYLAB TCU3 avec servomoteur rapide

Fonction du dispositif

Régulation du soufflage d'air (soufflage du local)

Modules d’extension

Électrovanne EM-AUTOZERO pour l’ajustement automatique du point zéro

Fonctions supplémentaires

Système guidé par la reprise d'air pour laboratoires




Modèles, Accessoires, Dimensions et poids, Détails du produit

  • Modèles
  • Accessoires
  • Dimensions et poids
  • Détails du produit

TVJ

  • Régulateur VAV pour la régulation des débits variables

TVJ-D

  • Unité terminale VAV avec capotage acoustique pour la régulation à débit d'air variable
  • Pour les locaux où le bruit rayonné de l'unité n'est pas suffisamment atténué par un plafond suspendu
  • Les gaines rectangulaires pour le local concerné doivent présenter une isolation acoustique appropriée (fournie sur site) côtés ventilateur et local
  • Le capotage acoustique ne peut pas être monté ultérieurement

TVJ, Composants de régulation VARYCONTROL

Détail du code de commande Variable régulé Régulateur Capteur de pression différentielle Servomoteur

Régulateur Easy





Easy

Débit d'air

Régulateur Easy TROX

Dynamique, intégré

Intégré

Régulateur compact, dynamique





BC0

Débit d'air

Régulateur Compact avec interface bus MP  TROX/Belimo

Dynamique, intégré

Intégré

BL0

Débit d'air

Régulateur Compact avec interface bus MP  TROX/Belimo

Dynamique, intégré

Intégré

BM0

Débit d'air

Régulateur compact avec interface Modbus RTU (avec câbles de raccordement) TROX/Belimo

Dynamique, intégré

Intégré

BM0-J6

Débit d'air

Régulateur Compact avec interface Modbus RTU (avec prise)

Dynamique, intégré

Intégré

XB0

Débit d'air

Régulateur Compact TROX/Gruner

Dynamique, intégré

Intégré

LN0

Débit d'air

Régulateur Compact Siemens

Dynamique, intégré

Intégré

LK0

Débit d'air

Régulateur compact avec interface KNX Siemens

Dynamique, intégré

Intégré

Régulateur Compact, statique





SA0

Débit d'air

Régulateur Compact avec interface SLC Sauter

Statique, intégré

Intégré

SC0

Débit d'air

Régulateur Compact avec interface SLC Sauter

Statique, intégré

Servomoteur à action rapide, intégré

Régulateur Universel, dynamique





B13

Débit d'air

Régulateur universel TROX/Belimo

Dynamique, intégré

Servomoteur

B1B

Débit d'air

Régulateur universel TROX/Belimo

Dynamique, intégré

Servomoteur à ressort de rappel

XC3

Débit d'air

Régulateur Universel TROX/Gruner

Dynamique, intégré

Servomoteur à ressort de rappel

Régulateur universel, statique





BP3

Débit d'air

Régulateur Compact avec interface bus MP  TROX/Belimo

Statique

Servomoteur

BPB

Débit d'air

Régulateur Compact avec interface bus MP  TROX/Belimo

Statique

Servomoteur à ressort de rappel

BPG

Débit d'air

Régulateur Compact avec interface bus MP  TROX/Belimo

Statique

Servomoteur à action rapide

BB3

Débit d'air

Régulateur universel TROX/Belimo

Statique

Servomoteur

BBB

Débit d'air

Régulateur universel TROX/Belimo

Statique

Servomoteur à ressort de rappel

XD1

Débit d'air

Régulateur Universel TROX/Gruner

Statique, intégré

Servomoteur

XD3

Débit d'air

Régulateur Universel TROX/Gruner

Statique, intégré

Servomoteur à ressort de rappel

BR3

Pression différentielle

Régulateur Compact avec interface bus MP  TROX/Belimo

Statique, intégré 100 Pa

Servomoteur

BRB

Pression différentielle

Régulateur Compact avec interface bus MP  TROX/Belimo

Statique, intégré 100 Pa

Servomoteur à ressort de rappel

BS3

Pression différentielle

Régulateur Compact avec interface bus MP  TROX/Belimo

Statique, intégré 600 Pa

Servomoteur

BSB

Pression différentielle

Régulateur Compact avec interface bus MP  TROX/Belimo

Statique, intégré 600 Pa

Servomoteur à ressort de rappel

BSG

Pression différentielle

Régulateur Compact avec interface bus MP  TROX/Belimo

Statique, intégré 600 Pa

Servomoteur à action rapide

BG3

Pression différentielle

Régulateur de pression différentielle TROX/Belimo

Statique, intégré 100 Pa

Servomoteur

BGB

Pression différentielle

Régulateur de pression différentielle TROX/Belimo

Statique, intégré 100 Pa

Servomoteur à ressort de rappel

BH3

Pression différentielle

Régulateur de pression différentielle TROX/Belimo

Statique, intégré 600 Pa

Servomoteur

BHB

Pression différentielle

Régulateur de pression différentielle TROX/Belimo

Statique, intégré 600 Pa

Servomoteur à ressort de rappel

XE1

Pression différentielle

Régulateur de pression différentielle TROX/Gruner

Statique, intégré 100 Pa

Servomoteur

XE3

Pression différentielle

Régulateur de pression différentielle TROX/Gruner

Statique, intégré 100 Pa

Servomoteur à ressort de rappel

XF1

Pression différentielle

Régulateur de pression différentielle TROX/Gruner

Statique, intégré 600 Pa

Servomoteur

XF3

Pression différentielle

Régulateur de pression différentielle TROX/Gruner

Statique, intégré 600 Pa

Servomoteur à ressort de rappel


TVJ, composants de régulation LABCONTROL

Détail du code de commande Variable régulé Régulateur Capteur de pression différentielle Servomoteur

EASYLAB





ELAB

Soufflage d'air du local Reprise d'air du local Pression du local Régulateur autonome

Régulateur EASYLAB TCU3

Statique, intégré

Servomoteur à action rapide


Options associées : composants de régulation LABCONTROL

Variable régulé Interface Vmin -/ Vmax - réglage Capteur de pression différentielle Servomoteur TVR TVJ TVT TZ-S TA-S TVZ TVA TVRK TVLK


















Régulateur EASYLAB


Statique












Elab

Soufflage de l'air ambiant

Extraction d'air du local

Pression du local

Régulateur unique

TCU3


Intégré

Servomoteur à action rapide








Elab

Soufflage de l'air ambiant

Pression du local

Régulateur unique

TCU3


Intégré

Servomoteur à action rapide









Elab

Extraction d'air du local

Pression du local

Régulateur unique

TCU3


Intégré

Servomoteur à action rapide









Elab

Soufflage de l'air ambiant

Extraction d'air du local

Pression du local

Sorbonne

Régulateur unique

TCU3


Intégré

Servomoteur à action rapide











Régulateur électronique


Statique












TMA

Soufflage de l'air ambiant

Extraction d'air du local

Pression du local


TCU-LON II avec interface LonWorks

Intégré

Servomoteur à action rapide








TMB

Servomoteur à action rapide (moteur sans balais)








TMA

Soufflage de l'air ambiant

Pression du local


TCU-LON II avec interface LonWorks

Intégré

Servomoteur à action rapide









TMB

Servomoteur à action rapide (moteur sans balais)









TMA

Extraction d'air du local

Pression du local


TCU-LON II avec interface LonWorks

Intégré

Servomoteur à action rapide









TMB

Servomoteur à action rapide (moteur sans balais)









TMA

Soufflage de l'air ambiant

Extraction d'air du local

Pression du local

Sorbonne


TCU-LON II avec interface LonWorks

Intégré

Servomoteur à action rapide









TMB

Servomoteur à action rapide (moteur sans balais)










Dimension nominale
B
mm
H
mm
B1
mm
B2
mm
H1
mm
H2
mm
m
kg
200 × 100 200 100 234 276 134 176 6
300 × 100 300 100 334 376 134 176 7
400 × 100 400 100 434 476 134 176 8
500 × 100 500 100 534 576 134 176 9
600 × 100 600 100 634 676 134 176 10
200 × 200 200 200 234 276 234 276 9
300 × 200 300 200 334 376 234 276 10
400 × 200 400 200 434 476 234 276 11
500 × 200 500 200 534 576 234 276 12
600 × 200 600 200 634 676 234 276 13
700 × 200 700 200 734 776 234 276 14
800 × 200 800 200 834 876 234 276 15
300 × 300 300 300 334 376 334 376 10
400 × 300 400 300 434 476 334 376 11
500 × 300 500 300 534 576 334 376 12
600 × 300 600 300 634 676 334 376 13
700 × 300 700 300 734 776 334 376 15
800 × 300 800 300 834 876 334 376 16
900 × 300 900 300 934 976 334 376 18
1000 × 300 1000 300 1034 1076 334 376 19
400 × 400 400 400 434 476 434 476 14
500 × 400 500 400 534 576 434 476 15
600 × 400 600 400 634 676 434 476 16
700 × 400 700 400 734 776 434 476 17
800 × 400 800 400 834 876 434 476 18
900 × 400 900 400 934 976 434 476 21
1000 × 400 1000 400 1034 1076 434 476 20
500 × 500 500 500 534 576 534 576 19
600 × 500 600 500 634 676 534 576 2000
700 × 500 700 500 734 776 534 576 22
800 × 500 800 500 834 876 534 576 23
900 × 500 900 500 934 976 534 576 25
1000 × 500 1000 500 1034 1076 534 576 26
600 × 600 600 600 634 676 634 676 19
800 × 600 800 600 834 876 634 676 23
1000 × 600 1000 600 1034 1076 634 676 27
800 × 800 800 800 834 876 834 876 28
1000 × 800 1000 800 1034 1076 834 876 32
1000 × 1000 1000 1000 1034 1076 1034 1076 38


Dimension nominale
B
mm
H
mm
B1
mm
B2
mm
H1
mm
H2
mm
m
kg
200 × 100 200 100 234 280 134 180 9
300 × 100 300 100 334 380 134 180 11
400 × 100 400 100 434 480 134 180 12
500 × 100 500 100 534 580 134 180 14
600 × 100 600 100 634 680 134 180 15
200 × 200 200 200 234 280 234 280 14
300 × 200 300 200 334 380 234 280 15
400 × 200 400 200 434 480 234 280 17
500 × 200 500 200 534 580 234 280 18
600 × 200 600 200 634 680 234 280 20
700 × 200 700 200 734 780 234 280 21
800 × 200 800 200 834 880 234 280 23
300 × 300 300 300 334 380 334 380 15
400 × 300 400 300 434 480 334 380 17
500 × 300 500 300 534 580 334 380 18
600 × 300 600 300 634 680 334 380 20
700 × 300 700 300 734 780 334 380 22
800 × 300 800 300 834 880 334 380 24
900 × 300 900 300 934 980 334 380 26
1000 × 300 1000 300 1034 1080 334 380 29
400 × 400 400 400 434 480 434 480 21
500 × 400 500 400 534 580 434 480 23
600 × 400 600 400 634 680 434 480 24
700 × 400 700 400 734 780 434 480 26
800 × 400 800 400 834 880 434 480 27
900 × 400 900 400 934 980 434 480 29
1000 × 400 1000 400 1034 1080 434 480 32
500 × 500 500 500 534 580 534 580 28
600 × 500 600 500 634 680 534 580 30
700 × 500 700 500 734 780 534 580 32
800 × 500 800 500 834 880 534 580 35
900 × 500 900 500 934 980 534 580 37
1000 × 500 1000 500 1034 1080 534 580 39
600 × 600 600 600 634 680 634 680 29
800 × 600 800 600 834 880 634 680 35
1000 × 600 1000 600 1034 1080 634 680 41
800 × 800 800 800 834 880 834 880 42
1000 × 800 1000 800 1034 1080 834 880 48
1000 × 1000 1000 1000 1034 1080 1034 1080 57




Détail de bride 00135868_0
① Bride
② Joint compressible, à fournir sur site


Détails du montage, Information de base et nomenclature

  • Détails du montage
  • Information de base et nomenclature

Montage et mise en service

  • Position de montage indifférente (hormis les unités avec sonde statique de pression différentielle)
  • Avec brides aux deux extrémités pour le raccordement aux réseaux de gaines
  • TVJ-D : Exécution avec capotage acoustique, le réseau aéraulique doit être isolé de l’unité de régulation jusqu’au local

Conditions en amont

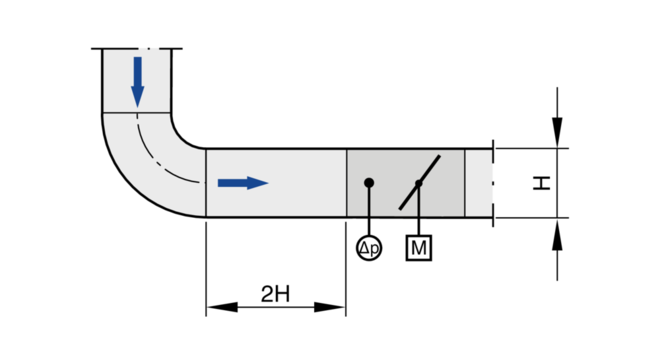

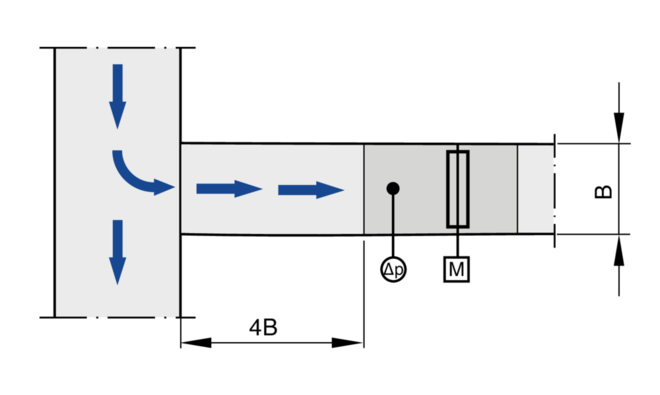

Le Δ de précision du débit s'applique à une section amont rectiligne de la gaine. Les coudes, les tés ou un rétrécissement ou un élargissement de la gaine génèrent des turbulences susceptibles d'affecter la mesure. Les raccordements en gaine, par ex. les ramifications quittant la gaine principale doivent être conformes à la norme EN 1505. Certaines situations de montage nécessitent des sections de gaine rectilignes en amont.

Espace requis pour la mise en service et la maintenance

Un espace suffisant doit être dégagé près de l'ensemble des accessoires pour permettre la mise en service et la maintenance. Des trappes de visites sont nécessaires pour les inspections.

Espace requis

Accessoires
Accessoires mm

Débit variable




Régulateur Easy

400

H

300

Régulateur Compact

400

H

300

Régulateur Universel

500

H

300

LABCONTROL




EASYLAB

500

H

400

H : Hauteur de l'unité


Dimensions principales

ØD [mm]

Unités terminales VAV en acier inoxydable : diamètre extérieur de la manchette

Unités terminales VAV en plastique : diamètre intérieur de la manchette de raccordement

ØD₁ [mm]

Diamètre du cercle de brides

ØD₂ [mm]

Diamètre extérieur des brides

ØD₄ [mm]

Diamètre intérieur des trous de vis des brides

L [mm]

Longueur de l'unité, virole de raccordement comprise

L₁ [mm]

Longueur du caisson ou du capotage acoustique

B [mm]

Largeur de la gaine

B₁ [mm]

Diamètre des trous de vis de la bride de raccordement (horizontal)

B₂ [mm]

Dimension extérieure de la bride de raccordement (largeur)

B₃ [mm]

Largeur du dispositif

H [mm]

Hauteur de la gaine

H₁ [mm]

Diamètre des trous de vis de la bride de raccordement (vertical)

H₂ [mm]

Dimension extérieure de la bride de raccordement (hauteur)

H₃ [mm]

Hauteur de l'unité

n [ ]

Nombre de trous à vis dans la bride

T [mm]

Épaisseur de bride

m [kg]

Poids de l'unité, options minimales comprises (par ex. Régulateur Compact)

Données acoustiques

fm [Hz]

Fréquence centrale de la bande d'octave

LPA [dB(A)]

Niveau de pression acoustique du bruit du flux d’air de l'unité terminale VAV dans la pièce, en valeur pondérée A, atténuation du système prise en compte

LPA1 [dB(A)]

Niveau de pression acoustique du bruit du flux d’air de l'unité terminale VAV dans la pièce avec silencieux secondaire, en valeur pondérée A, atténuation du système prise en compte

LPA2 [dB(A)]

Niveau de pression acoustique du bruit généré par le caisson de l'unité terminale VAV dans la pièce, en valeur pondérée A, atténuation du système prise en compte

LPA3 [dB(A)]

Niveau de pression acoustique du bruit généré par le caisson de l'unité terminale VAV dans la pièce avec capotage acoustique, en valeur pondérée A, atténuation du système prise en compte


Tous les niveaux de pression acoustique sont basés sur 20 μPa.

Débits

Vnom [m³/h] et [l/s]

Débit nominal (100 %)

  • La valeur dépend du type de produit et la taille nominale
  • Les valeurs sont publiées sur internet, dans les notices techniques et sont répertoriées dans le logiciel de conception Easy Product Finder.
  • Valeur de référence pour calculer les pourcentages (ex : Vmax)
  • Limite supérieure de la plage de réglage et valeur de consigne maximale de débit du régulateur VAV

Vunité min [m³/h] and [l/s]

Minimum technique de débit possible

  • La valeur dépend du type de produit, de la valeur nominale et du dispositif de contrôle (accessoire)
  • Les valeurs sont répertoriées dans le logiciel de conception Easy Product Finder
  • Limite inférieure de la plage de réglage et valeur de consigne minimale de débit du régulateur VAV
  • Selon le régulateur, les valeurs de consignes en dessous de Vla valeur minimale (si Vmin = 0) peuvent entraîner une régulation instable ou une fermeture du système

Vmax [m³/h] et [l/s]

La valeur supérieure de la plage de réglage du régulateur VAV peut être définie par les clients

  • Vmax ne peut être qu'inférieur ou égal à Vnom
  • Dans le cas de signaux analogiques (couramment utilisés) vers les régulateurs, la valeur maximale de réglage (Vmax) est allouée à la valeur de consigne maximale (10 V) (voir les caractéristiques)

Vmin [m³/h] et [l/s]

La limite minimale de la plage de fonctionnement du régulateur VAV peut être paramétrée par les clients

  • Vmin doit être inférieur ou égal à Vmax
  • Ne pas paramétrer Vmin inférieur à Vmin unit, la gestion pourrait être instable ou les clapets pourraient se fermer
  • Vmin peut être égal à zéro
  • Dans le cas de signaux analogiques (couramment utilisés) vers les régulateurs, la valeur minimale de réglage (Vmin) est allouée à la valeur de consigne minimale (0 or 2 V) (voir les caractéristiques)

V [m³/h] et [l/s]

Débit d'air

ΔV [± %]

Tolérance du débit par rapport à la valeur de consigne

ΔVchaud [± %]

Tolérance du débit pour le débit d'air chaud des unités terminales à deux gaines

Pression différentielle

Δpst [Pa]

Pression différentielle statique

Δpst min [Pa]

Pression différentielle statique minimale

  • La pression différentielle statique minimale est égale à la perte de pression du régulateur VAV lorsque le clapet est ouvert, causé par la résistance du flux (capteurs, mécanisme du clapet).
  • Si la pression dans le régulateur VAV est trop basse, la valeur de consigne peut ne pas être atteinte, même quand le clapet est ouvert.
  • Un facteur important pour la conception du réseau de gaines et le dimensionnement du ventilateur, régulation de vitesse comprise.
  • Une pression en gaine suffisante doit être garantie pour toutes les conditions de service et pour tous les régulateurs. Les points de mesure ou limites pour réguler la vitesse doivent être sélectionnés au préalable.

Exécution

Tôle d'acier galvanisé

  • Caisson en tôle d'acier galvanisé
  • Les éléments en contact avec le flux comme décrit pour le type produit
  • Les éléments extérieurs, comme les étriers de montage ou les capots, sont généralement en tôle galvanisée.

Peinture époxy (P1)

  • Caisson en acier galvanisé, revêtement en poudre RAL 7001, gris argent
  • Les éléments en contact avec le flux sont poudrés ou en plastique
  • En production, certaines pièces en contact avec le flux peuvent être en acier inox ou aluminium, poudrés
  • Les éléments extérieurs, comme les étriers de montage ou les capots, sont généralement en tôle galvanisée.

Inox (A2)

  • Caisson en acier inox 1.4201
  • Les éléments en contact avec le flux sont poudrés ou en acier inox
  • Les éléments extérieurs, comme les étriers de montage ou les capots, sont généralement en tôle galvanisée.

Téléchargements

Information produit

Certificats

Manuels d'utilisation

Références

production {"X-Frame-Options"=>"SAMEORIGIN", "X-XSS-Protection"=>"1; mode=block", "X-Content-Type-Options"=>"nosniff", "X-Download-Options"=>"noopen", "X-Permitted-Cross-Domain-Policies"=>"none", "Referrer-Policy"=>"strict-origin-when-cross-origin", "Content-Security-Policy"=>"frame-ancestors 'self' https://api.scrivito.com https://punchoutcommerce.com https://www.trox.de https://trox-extern.com https://psp40.onventis.com https://psp22.onventis.com https://trox4u.troxgroup.com", "Strict-Transport-Security"=>"max-age=31536000; includeSubDomains", "Content-Type"=>"text/html; charset=utf-8"}

Partager la page

Recommander cette page

Vous avez la possibilité de recommander cette page en partageant le lien.

Les champs marqués d'une étoile (*) sont obligatoires.

Contact

Merci pour votre message !

Votre recommandation a été envoyée et sera bientôt reçue par le destinataire.

Contact

Nous sommes à votre disposition

Veuillez spécifier le sujet de votre requête et vos coordonnées.
Tel.: +33 1 56 70 54 54

Les champs marqués d'une étoile (*) sont obligatoires.

Contact

Merci pour votre message !

Votre message a été reçu par le Centre de Service et est en cours de traitement.
Notre département des demandes de service vous contactera sous peu.
Si vous avez des questions d'ordre général sur nos produits et services, vous pouvez également nous contacter à l'adresse suivante:
Tél .: +49 (0) 2845 2020 | Fax: +49 (0) 2845 202265

Contact

Nous sommes à votre disposition

Veuillez spécifier le sujet de votre requête et vos coordonnées.
Tel.: +33 1 56 70 54 54

Pièce jointe (max. 10MB)

Les champs marqués d'une étoile (*) sont obligatoires.

Contact

Merci pour votre message !

Votre message a été reçu par le Centre de Service et est en cours de traitement.
Notre département des demandes de service vous contactera sous peu.
Si vous avez des questions d'ordre général sur nos produits et services, vous pouvez également nous contacter à l'adresse suivante:
Tél .: +49 (0) 2845 2020 | Fax: +49 (0) 2845 202265
