Régulateurs VAV type TZ-Silenzio


00132715_0
Testés conforme à la norme VDI 6022


00182476_0

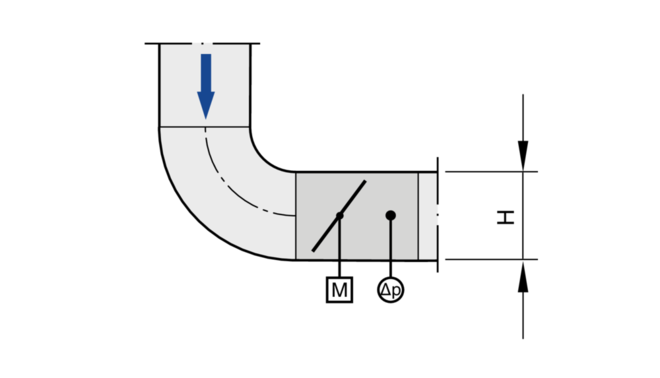

Pour toutes les conditions amont


00131686_0
Raccordements rectangulaires aux deux extrémités


00131539_0
00132715_0
00182476_0
00131686_0

TZ-Silenzio

Pour les réseaux de soufflage ayant des exigences acoustiques élevées et de faibles vitesses d'air

Régulateurs VAV rectangulaires pour la régulation précise du soufflage ou de la reprise dans des bâtiments avec des systèmes à débits variables, des besoins acoustiques exigeants et de faibles vitesses d'air

  • Silencieux haute efficacité intégré
  • Optimisé pour les vitesses d'air comprises entre 0,7 et 6 m/s
  • Grande précision de mesure même en cas de conditions amont défavorables
  • Construction compacte avec raccordements rectangulaires aux deux extrémités
  • Composants électroniques de régulation pour différentes applications (Easy, Compact, Universel et LABCONTROL)
  • Débit de fuite du clapet fermé, conforme à la norme EN 1751, classe 4.
  • Fuite d'air du caisson conforme à la norme EN 1751, classe B


Équipements et accessoires en option

  • Capotage acoustique pour l'atténuation du bruit rayonné
  • Silencieux secondaire type TS pour l'atténuation du bruit du flux d'air
  • Batterie eau chaude type WT pour réchauffer le flux d'air

Utilisation

Utilisation

  • Régulateurs VAV VARYCONTOL de type TZ-Silenzio pour la régulation du soufflage dans des systèmes à débits variables à faibles vitesses d'air
  • Régulation du flux d'air en boucle fermée utilisant une énergie auxiliaire
  • Silencieux intégré pour de hautes exigences acoustiques
  • Fermeture par commutation (équipement à fournir sur site)

Caractéristiques spéciales

  • Testé et homologué pour applications hygiéniques
  • Raccordement direct des gaines
  • Configuration ou programmation et fonction de tests aérodynamique en usine
  • Le débit peut être mesuré et ajusté par la suite sur site ; un appareil de réglage complémentaire peut s'avérer nécessaire

Dimensions nominales

  • 125, 160, 200, 250, 315

Description

Modèles

  • TZ-Silenzio : unité de soufflage
  • TZ-Silenzio-D : unité de soufflage avec capotage acoustique
  • Unités avec capotage acoustique et/ou un silencieux secondaire type TS pour de hautes exigences acoustiques
  • Le capotage acoustique ne peut pas être monté ultérieurement

Pièces et caractéristiques

  • Unité opérationnelle constituée de pièces mécaniques et de composants de régulation
  • Sonde de pression différentielle moyenne pour la mesure du débit
  • Clapet
  • Silencieux intégré
  • Composants de régulation montés en usine, complets avec câblage et flexibles
  • Tests aérodynamiques sur un banc d'essai spécifique avant expédition de chaque unité
  • Les paramétrages figurent sur une étiquette ou sur une échelle de réglage des débits fixée sur l'appareil
  • Grande précision de mesure même en cas de conditions amont défavorables

Accessoires

  • Régulateur Easy : unité compacte avec potentiomètres
  • Régulateur Compact : unité compacte constituée d'un régulateur, d'une sonde de pression différentielle et d'un servomoteur
  • Régulateur Universel : régulateur, sonde de pression différentielle et servomoteur pour applications spéciales
  • LABCONTROL : composants de régulation pour systèmes de gestion d'air

Accessoires utiles

  • Silencieux secondaire type TS
  • Batterie de réchauffage type WT

Caractéristiques d'éxécution

  • Caisson rectangulaire
  • Joints remplaçables
  • Brides aux deux extrémités pour raccordement au réseau de gaines
  • Position du volet de réglage indiquée à l'extérieur au niveau de l'extension de l'axe
  • Isolation thermique et acoustique (revêtement)

Matériaux et finitions

  • Caisson en tôle d'acier galvanisé
  • Volet de réglage et sonde de pression différentielle en aluminium
  • Matériau absorbant en laine minérale
  • Paliers en plastique


Variante avec capotage acoustique (D)

  • Capotage acoustique en tôle d'acier galvanisé
  • Matériau absorbant en laine minérale
  • Éléments en caoutchouc pour l'isolation des bruits du corps


Laine minérale

  • Conforme EN 13501, classe A1 de réaction au feu, non-inflammable
  • Label de qualité RAL-GZ 388
  • Biodégradable et donc hygiéniquement sûr, conformément à la réglementation technique allemande relative aux matières dangereuses TRGS 905 et à la directive EU 97/69/CE
  • Revêtue de tissu en fibres de verre pour la protection contre l'usure, et adaptée à toutes les vitesses de débits d'air, jusqu'à 20 m/s
  • Insensible au développement fongique et bactérien

Normes et directives

  • Conception conforme à la norme d'hygiène VDI 6022
  • VDI 2083, propreté de l'air classe 3 et norme US 209E, classe 100
  • Débit de fuite du clapet fermé, conforme à la norme EN 1751, classe 4.
  • Conforme aux exigences étendues de la norme DIN 1946, partie 4, en ce qui concerne le débit de fuite acceptable, clapet fermé
  • Fuite d'air du caisson conforme à la norme EN 1751, classe B

Maintenance

  • Aucune maintenance n'est requise pour la structure et les matériaux, ces derniers n'étant pas sujets à l'usure

Information technique

Fonction, Données techniques , Sélection rapide, Texte descriptif, Codes de commande

  • Fonction
  • Données techniques
  • Sélection rapide
  • Texte descriptif
  • Codes de commande

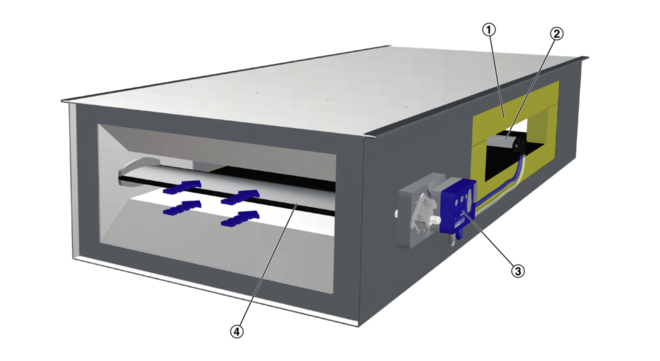

Illustration schématique du TZ-Silenzio 00131155_0
① Silencieux intégré
② Sonde de pression différentielle
③ Composants de régulation, par ex. un régulateur Easy
④ Clapet de réglage avec joint


Fonctionnement

Le régulateur VAV est équipé d'une sonde de pression différentielle dédiée à la mesure du débit.

Les composants de régulation (options associées) comprennent une sonde de pression différentielle qui transforme la pression différentielle (pression effective) en un signal électrique, un régulateur et un servomoteur ; les fonctions de régulation peuvent être assurées par un régulateur Easy, un régulateur Compact ou par des composants individuels (Universel).

Pour la plupart des applications, la valeur de consigne émane du régulateur de température ambiante.

Le régulateur compare la valeur mesurée avec la valeur de consigne et ajuste le signal de régulation du servomoteur en cas de différence entre les deux valeurs.

Un silencieux intégré réduit le bruit créé par le dosage du flux d'air.

Plages de débit

La pression différentielle minimale des régulateurs VAV est un facteur important pour la conception du réseau de gaines et le dimensionnement du ventilateur, vitesse de rotation comprise.

Une pression de gaine suffisante doit être garantie pour toutes les conditions de fonctionnement et pour tous les régulateurs. Les points de mesure pour la régulation de la vitesse de rotation doivent être sélectionnés en conséquence.

Les débits d'air donnés pour les régulateurs VAV dépendent de la dimension nominale et du composant de régulation (accessoire) qui est installé. Les tableaux indiquent les valeurs minimales et maximales d'un régulateur VAV. Certains composants de régulation peuvent n'avoir qu'une plage de débit limitée. Cela vaut en particulier pour les composants de régulation équipés d'un capteur de pression différentielle statique. Pour la plage de débit d'air de l'ensemble des composants de régulation, veuillez consulter notre programme de sélection Easy Product Finder.

Dimension nominale
V
l/s
V
m³/h

∆pst min
Pa

∆pst min
Pa
∆V
± %
125 30 108 5 5 8
125 70 252 10 20 7
125 125 450 35 60 5
125 180 648 65 120 5
160 45 162 5 5 8
160 110 396 10 20 7
160 195 702 30 55 5
160 275 990 55 105 5
200 65 234 5 5 8
200 150 540 10 20 7
200 265 954 30 60 5
200 380 1368 55 120 5
250 85 306 5 5 8
250 200 720 10 20 7
250 345 1242 30 60 5
250 495 1782 60 115 5
315 145 522 5 5 8
315 335 1206 15 20 7
315 590 2124 35 50 5
315 840 3024 65 105 5


Dimensions nominales

125 – 315

Plage de débit

30 – 840 l/s ou 108 – 3024 m³/h

Plage de régulation du débit (unité avec mesure dynamique de la pression différentielle)

Environ 10 à 100 % du débit nominal

Pression différentielle minimale

5 – 65 Pa

Pression différentielle maximum

1000 Pa

Température de fonctionnement

10 – 50 °C




Des tableaux de dimensionnement rapides offrent un bon aperçu des niveaux de pression acoustique pouvant être attendus. Des valeurs intermédiaires approximatives peuvent être interpolées. Des valeurs intermédiaires précises et des données spéciales peuvent être calculées, grâce à notre programme de sélection Easy Product Finder.

Les premiers critères de sélection pour la dimension nominale sont les débits mesurés Vmin et Vmax. Les tableaux de dimensionnement rapides se basent sur des niveaux d'atténuation généralement acceptés. Si le niveau de pression acoustique dépasse le niveau requis, un régulateur d'air plus important et/ou un silencieux sont requis.

TZ-Silenzio, niveau de pression acoustique à pression différentielle de 150 Pa

Dimension nominale V Bruit du flux d'air Bruit rayonné
Dimension nominale V
Dimension nominale V LPA LPA1 LPA2 LPA3
Dimension nominale l/s m³/h dB (A)

125

30

108

15

5

10

8

125

70

252

26

16

19

19

125

125

450

34

23

26

26

125

180

648

39

28

30

31

160

45

162

15

5

13

10

160

110

396

27

17

22

21

160

195

702

34

23

29

29

160

275

990

37

27

34

34

200

65

234

13

1

12

8

200

150

540

23

12

22

18

200

265

954

29

17

28

26

200

380

1368

32

22

33

31

250

85

306

14

3

13

8

250

200

720

23

12

23

19

250

345

1242

28

17

30

26

250

495

1782

32

20

34

31

315

145

522

15

4

17

12

315

335

1206

23

11

27

23

315

590

2124

28

16

35

31

315

840

3024

32

21

39

36

① TZ-Silenzio

② TZ-Silenzio avec silencieux secondaire TS

③ TZ-Silenzio-D


Régulateurs VAV rectangulaires pour systèmes à débits variables et constants ayant des exigences acoustiques élevées, compatibles pour le soufflage ou la reprise et disponibles en 5 dimensions nominales.

Grande précision de réglage même en cas de conditions amont défavorables.

Unité opérationnelle constituée des pièces mécaniques et des composants de régulation électroniques. Chaque unité contient une sonde de pression différentielle moyenne pour la mesure du débit, un volet de réglage et un silencieux intégré. Composants de régulation montés en usine, complets avec câblage et flexibles.

Capteur de pression différentielle avec orifices de mesure de 3 mm (insensibles à la poussière et à la pollution)

Deux extrémités compatibles pour le raccordement de profilés de gaine.

Caisson avec isolation acoustique et thermique.

Position du clapet de réglage indiquée à l'extérieur au niveau de l'extension de l'axe

Fuite d'air du clapet fermé conforme à la norme EN 1751, classe 4.

Fuite d'air du caisson conforme à la norme EN 1751, classe B.

Conforme VDI 2083, salle blanche classe 3 et norme US 209E, classe 100. Conception conforme à la norme d'hygiène VDI 6022, DIN 1946, partie 4, ainsi que EN 13779 et VDI 3803.

Caractéristiques spéciales

  • Testé et homologué pour applications hygiéniques
  • Raccordement direct des gaines
  • Configuration ou programmation et fonction de tests aérodynamique en usine
  • Le débit peut être mesuré et ajusté par la suite sur site ; un appareil de réglage complémentaire peut s'avérer nécessaire

Matériaux et finitions

  • Caisson en tôle d'acier galvanisé
  • Volet de réglage et sonde de pression différentielle en aluminium
  • Matériau absorbant en laine minérale
  • Paliers en plastique


Variante avec capotage acoustique (D)

  • Capotage acoustique en tôle d'acier galvanisé
  • Matériau absorbant en laine minérale
  • Éléments en caoutchouc pour l'isolation des bruits du corps


Laine minérale

  • Conforme EN 13501, classe A1 de réaction au feu, non-inflammable
  • Label de qualité RAL-GZ 388
  • Biodégradable et donc hygiéniquement sûr, conformément à la réglementation technique allemande relative aux matières dangereuses TRGS 905 et à la directive EU 97/69/CE
  • Revêtue de tissu en fibres de verre pour la protection contre l'usure, et adaptée à toutes les vitesses de débits d'air, jusqu'à 20 m/s
  • Insensible au développement fongique et bactérien

Données techniques

  • Dimensions nominales : 125 – 315
  • Plage de débits :  30 à 840 l/s ou 108 à 3024 m³/h
  • Plage de régulation du débit (unité avec mesure dynamique de la pression différentielle) : env. 10 à 100 % du débit nominal
  • Pression différentielle minimale : 5 – 65 Pa
  • Pression différentielle maximale : 1000 Pa

Accessoires

Régulation à débit variable avec régulateur électronique Easy pour raccorder un signal de régulation externe ; le signal de valeur réelle peut être intégré au système centralisé de gestion du bâtiment (GTB-GTC).

  • Tension électrique 24 V AC/DC
  • Tensions des signaux 0 à 10 V DC
  • Commandes impératives possibles avec commutateurs externes utilisation des contacts sans potentiel : FERMÉ, OUVERT, Vmin et Vmax
  • Potentiomètres avec échelles de réglage en pourcentage pour définir les débits Vmin et Vmax
  • Le signal de valeur réelle se réfère au débit nominal de sorte à simplifier la mise en service et l'ajustement consécutif
  • Plage de débit d'air : env. 10 – 100 % du débit d'air nominal
  • Voyant lumineux bien visible de l’extérieur pour la signalisation des fonctions : réglé, pas réglé et coupure d’alimentation

Raccordements électriques par borniers à vis. Borniers doubles pour la tension électrique en boucle, c'est-à-dire pour le raccordement aisé de l'alimentation au régulateur suivant.

Caractéristiques de sélection

  • V _______________________ [m³/h]
  • Δpst _______________________ [Pa]

Bruit du flux d'air

  • LPA _______________________ [dB(A)]

Bruit rayonné

  • LPA _______________________ [dB(A)]

Ce texte de spécification décrit les propriétés générales du produit. Les textes d'autres modèles peuvent être créés avec notre programme de sélection Easy Product Finder.

Exemple de commande : TZ–Silenzio/200/BC0/E0/300–1200 m³/h

Capotage acoustique

Sans

Dimension nominale

200

Option associée

Régulateur Compact

Mode opératoire

Autonome

Plage de tension du signal

0 – 10 V DC

Débit d'air

300 – 1200 m³/h


Exemple de commande : TZ–Silenzio/200/ELAB/RS/LAB

Capotage acoustique

Sans

Dimension nominale

200

Option associée

Régulateur EASYLAB TCU3 avec servomoteur rapide

Fonction du dispositif

Régulation du soufflage d'air (soufflage du local)

Fonction supplémentaire

Système guidé par la reprise d'air pour laboratoires






Modèles, Accessoires, Dimensions et poids, Détails du produit

  • Modèles
  • Accessoires
  • Dimensions et poids
  • Détails du produit

TZ-Silenzio

  • Unité terminale VAV pour la régulation de débits de soufflage variables

TZ-Silenzio-D

  • Unité terminale VAV avec capotage acoustique pour la régulation de débits de soufflage variables
  • Pour les locaux où le bruit rayonné de l'unité n'est pas suffisamment atténué par un plafond suspendu
  • Les gaines circulaires pour le local concerné doivent présenter une isolation acoustique appropriée (fournie sur site) côté ventilateur
  • Le capotage acoustique ne peut pas être monté ultérieurement

TZ-Silenzio, composants de régulation VARYCONTROL

Détail du code de commande Variable régulé Régulateur Capteur de pression différentielle Servomoteur

Régulateur Easy





Easy

Débit d'air

Régulateur Easy TROX

Dynamique, intégré

Intégré

Régulateur compact, dynamique





BC0

Débit d'air

Régulateur Compact avec interface bus MP  TROX/Belimo

Dynamique, intégré

Intégré

BL0

Débit d'air

Régulateur Compact avec interface bus MP  TROX/Belimo

Dynamique, intégré

Intégré

BM0

Débit d'air

Régulateur compact avec interface Modbus RTU (avec câbles de raccordement) TROX/Belimo

Dynamique, intégré

Intégré

BM0-J6

Débit d'air

Régulateur compact avec interface Modbus RTU (avec fiche) TROX/Belimo

Dynamique, intégré

Intégré

XB0

Débit d'air

Régulateur Compact TROX/Gruner

Dynamique, intégré

Intégré

LN0

Débit d'air

Régulateur Compact Siemens

Dynamique, intégré

Intégré

LK0

Débit d'air

Régulateur compact avec interface KNX Siemens

Dynamique, intégré

Intégré

Régulateur Compact, statique





SA0

Débit d'air

Régulateur Compact avec interface SLC Sauter

Statique, intégré

Intégré

SC0

Débit d'air

Régulateur Compact avec interface SLC Sauter

Statique, intégré

Servomoteur à action rapide, intégré

Régulateur Universel, dynamique





B13

Débit d'air

Régulateur universel TROX/Belimo

Dynamique, intégré

Servomoteur

B1B

Débit d'air

Régulateur universel TROX/Belimo

Dynamique, intégré

Servomoteur à ressort de rappel

XC3

Débit d'air

Régulateur Universel TROX/Gruner

Dynamique, intégré

Servomoteur à ressort de rappel

Régulateur universel, statique





BP3

Débit d'air

Régulateur Compact avec interface bus MP  TROX/Belimo

Statique

Servomoteur

BPB

Débit d'air

Régulateur Compact avec interface bus MP  TROX/Belimo

Statique

Servomoteur à ressort de rappel

BPG

Débit d'air

Régulateur Compact avec interface bus MP  TROX/Belimo

Statique

Servomoteur à action rapide

BB3

Débit d'air

Régulateur universel TROX/Belimo

Statique

Servomoteur

BBB

Débit d'air

Régulateur universel TROX/Belimo

Statique

Servomoteur à ressort de rappel

XD1

Débit d'air

Régulateur Universel TROX/Gruner

Statique, intégré

Servomoteur

XD3

Débit d'air

Régulateur Universel TROX/Gruner

Statique, intégré

Servomoteur à ressort de rappel

BR3

Pression différentielle

Régulateur Compact avec interface bus MP  TROX/Belimo

Statique, intégré 100 Pa

Servomoteur

BRB

Pression différentielle

Régulateur Compact avec interface bus MP  TROX/Belimo

Statique, intégré 100 Pa

Servomoteur à ressort de rappel

BRG

Pression différentielle

Régulateur Compact avec interface bus MP  TROX/Belimo

Statique, intégré 100 Pa

Servomoteur à action rapide

BG3

Pression différentielle

Régulateur de pression différentielle TROX/Belimo

Statique, intégré 100 Pa

Servomoteur

BGB

Pression différentielle

Régulateur de pression différentielle TROX/Belimo

Statique, intégré 100 Pa

Servomoteur à ressort de rappel

XE1

Pression différentielle

Régulateur de pression différentielle TROX/Gruner

Statique, intégré 100 Pa

Servomoteur

XE3

Pression différentielle

Régulateur de pression différentielle TROX/Gruner

Statique, intégré 100 Pa

Servomoteur à ressort de rappel


TZ-Silenzio, composants de régulation LABCONTROL

Détail du code de commande Variable régulé Régulateur Capteur de pression différentielle Servomoteur

EASYLAB





ELAB

Soufflage d'air du local Pression du local Régulateur autonome

Régulateur EASYLAB TCU3

Statique, intégré

Servomoteur à action rapide


Options associées : composants de régulation LABCONTROL

Variable régulé Interface Vmin -/ Vmax - réglage Capteur de pression différentielle Servomoteur TVR TVJ TVT TZ-S TA-S TVZ TVA TVRK TVLK


















Régulateur EASYLAB


Statique












Elab

Soufflage de l'air ambiant

Extraction d'air du local

Pression du local

Régulateur unique

TCU3


Intégré

Servomoteur à action rapide








Elab

Soufflage de l'air ambiant

Pression du local

Régulateur unique

TCU3


Intégré

Servomoteur à action rapide









Elab

Extraction d'air du local

Pression du local

Régulateur unique

TCU3


Intégré

Servomoteur à action rapide









Elab

Soufflage de l'air ambiant

Extraction d'air du local

Pression du local

Sorbonne

Régulateur unique

TCU3


Intégré

Servomoteur à action rapide











Régulateur électronique


Statique












TMA

Soufflage de l'air ambiant

Extraction d'air du local

Pression du local


TCU-LON II avec interface LonWorks

Intégré

Servomoteur à action rapide








TMB

Servomoteur à action rapide (moteur sans balais)








TMA

Soufflage de l'air ambiant

Pression du local


TCU-LON II avec interface LonWorks

Intégré

Servomoteur à action rapide









TMB

Servomoteur à action rapide (moteur sans balais)









TMA

Extraction d'air du local

Pression du local


TCU-LON II avec interface LonWorks

Intégré

Servomoteur à action rapide









TMB

Servomoteur à action rapide (moteur sans balais)









TMA

Soufflage de l'air ambiant

Extraction d'air du local

Pression du local

Sorbonne


TCU-LON II avec interface LonWorks

Intégré

Servomoteur à action rapide









TMB

Servomoteur à action rapide (moteur sans balais)










Dimension nominale
L
mm
B3
mm
H3
mm
B
mm
B1
mm
H
mm
H1
mm
m
kg
125 1035 300 236 198 232 152 186 17
160 1035 410 236 308 342 152 186 21
200 1250 560 281 458 492 210 244 32
250 1250 700 311 598 632 201 235 41
315 1250 900 361 798 832 252 286 54


Dimension nominale
L
mm
B3
mm
H3
mm
B
mm
B1
mm
H
mm
H1
mm
m
kg
125 1035 380 316 198 232 152 186 32
160 1035 490 316 308 342 152 186 38
200 1250 640 361 458 492 210 244 64
250 1250 780 391 598 632 201 235 72
315 1250 980 441 798 832 252 286 91




Détail de bride 00137158_0
① Joint compressible à fournir sur site
② Bride


Détails du montage, Information de base et nomenclature

  • Détails du montage
  • Information de base et nomenclature

Montage et mise en service

  • Position de montage indifférente (hormis les unités avec sonde statique de pression différentielle)
  • Rebords du caisson retournés avec percement M10
  • TZ-Silenzio-D : Exécution avec capotage acoustique, le réseau aéraulique doit être isolé de l’unité de régulation jusqu’au local

Conditions en amont

Le Δ de précision du débit s'applique à une section amont rectiligne de la gaine. Les coudes, les tés ou un rétrécissement ou un élargissement de la gaine génèrent des turbulences susceptibles d'affecter la mesure. Les raccordements en gaine, par ex. les ramifications quittant la gaine principale doivent être conformes à la norme EN 1505. Certaines situations de montage nécessitent des sections de gaine rectilignes en amont.

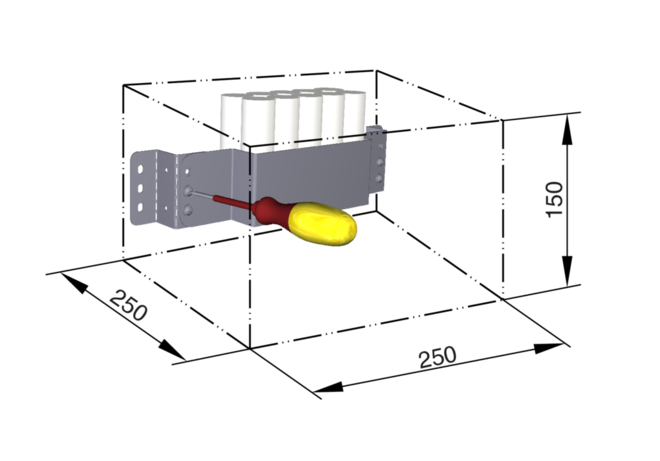

Espace requis pour la mise en service et la maintenance

Un espace suffisant doit être dégagé près de l'ensemble des accessoires pour permettre la mise en service et la maintenance. Des trappes de visites sont nécessaires pour les inspections.

Espace requis

Accessoires
Accessoires mm

Débit variable




Régulateur Easy

700

300

300

Régulateur Compact

700

300

300

Régulateur Universel

700

300

300

LABCONTROL




EASYLAB

700

350

400


Dimensions principales

ØD [mm]

Unités terminales VAV en acier inoxydable : diamètre extérieur de la manchette

Unités terminales VAV en plastique : diamètre intérieur de la manchette de raccordement

ØD₁ [mm]

Diamètre du cercle de brides

ØD₂ [mm]

Diamètre extérieur des brides

ØD₄ [mm]

Diamètre intérieur des trous de vis des brides

L [mm]

Longueur de l'unité, virole de raccordement comprise

L₁ [mm]

Longueur du caisson ou du capotage acoustique

B [mm]

Largeur de la gaine

B₁ [mm]

Diamètre des trous de vis de la bride de raccordement (horizontal)

B₂ [mm]

Dimension extérieure de la bride de raccordement (largeur)

B₃ [mm]

Largeur du dispositif

H [mm]

Hauteur de la gaine

H₁ [mm]

Diamètre des trous de vis de la bride de raccordement (vertical)

H₂ [mm]

Dimension extérieure de la bride de raccordement (hauteur)

H₃ [mm]

Hauteur de l'unité

n [ ]

Nombre de trous à vis dans la bride

T [mm]

Épaisseur de bride

m [kg]

Poids de l'unité, options minimales comprises (par ex. Régulateur Compact)

Données acoustiques

fm [Hz]

Fréquence centrale de la bande d'octave

LPA [dB(A)]

Niveau de pression acoustique du bruit du flux d’air de l'unité terminale VAV dans la pièce, en valeur pondérée A, atténuation du système prise en compte

LPA1 [dB(A)]

Niveau de pression acoustique du bruit du flux d’air de l'unité terminale VAV dans la pièce avec silencieux secondaire, en valeur pondérée A, atténuation du système prise en compte

LPA2 [dB(A)]

Niveau de pression acoustique du bruit généré par le caisson de l'unité terminale VAV dans la pièce, en valeur pondérée A, atténuation du système prise en compte

LPA3 [dB(A)]

Niveau de pression acoustique du bruit généré par le caisson de l'unité terminale VAV dans la pièce avec capotage acoustique, en valeur pondérée A, atténuation du système prise en compte


Tous les niveaux de pression acoustique sont basés sur 20 μPa.

Débits

Vnom [m³/h] et [l/s]

Débit nominal (100 %)

  • La valeur dépend du type de produit et la taille nominale
  • Les valeurs sont publiées sur internet, dans les notices techniques et sont répertoriées dans le logiciel de conception Easy Product Finder.
  • Valeur de référence pour calculer les pourcentages (ex : Vmax)
  • Limite supérieure de la plage de réglage et valeur de consigne maximale de débit du régulateur VAV

Vunité min [m³/h] and [l/s]

Minimum technique de débit possible

  • La valeur dépend du type de produit, de la valeur nominale et du dispositif de contrôle (accessoire)
  • Les valeurs sont répertoriées dans le logiciel de conception Easy Product Finder
  • Limite inférieure de la plage de réglage et valeur de consigne minimale de débit du régulateur VAV
  • Selon le régulateur, les valeurs de consignes en dessous de Vla valeur minimale (si Vmin = 0) peuvent entraîner une régulation instable ou une fermeture du système

Vmax [m³/h] et [l/s]

La valeur supérieure de la plage de réglage du régulateur VAV peut être définie par les clients

  • Vmax ne peut être qu'inférieur ou égal à Vnom
  • Dans le cas de signaux analogiques (couramment utilisés) vers les régulateurs, la valeur maximale de réglage (Vmax) est allouée à la valeur de consigne maximale (10 V) (voir les caractéristiques)

Vmin [m³/h] et [l/s]

La limite minimale de la plage de fonctionnement du régulateur VAV peut être paramétrée par les clients

  • Vmin doit être inférieur ou égal à Vmax
  • Ne pas paramétrer Vmin inférieur à Vmin unit, la gestion pourrait être instable ou les clapets pourraient se fermer
  • Vmin peut être égal à zéro
  • Dans le cas de signaux analogiques (couramment utilisés) vers les régulateurs, la valeur minimale de réglage (Vmin) est allouée à la valeur de consigne minimale (0 or 2 V) (voir les caractéristiques)

V [m³/h] et [l/s]

Débit d'air

ΔV [± %]

Tolérance du débit par rapport à la valeur de consigne

ΔVchaud [± %]

Tolérance du débit pour le débit d'air chaud des unités terminales à deux gaines

Pression différentielle

Δpst [Pa]

Pression différentielle statique

Δpst min [Pa]

Pression différentielle statique minimale

  • La pression différentielle statique minimale est égale à la perte de pression du régulateur VAV lorsque le clapet est ouvert, causé par la résistance du flux (capteurs, mécanisme du clapet).
  • Si la pression dans le régulateur VAV est trop basse, la valeur de consigne peut ne pas être atteinte, même quand le clapet est ouvert.
  • Un facteur important pour la conception du réseau de gaines et le dimensionnement du ventilateur, régulation de vitesse comprise.
  • Une pression en gaine suffisante doit être garantie pour toutes les conditions de service et pour tous les régulateurs. Les points de mesure ou limites pour réguler la vitesse doivent être sélectionnés au préalable.

Exécution

Tôle d'acier galvanisé

  • Caisson en tôle d'acier galvanisé
  • Les éléments en contact avec le flux comme décrit pour le type produit
  • Les éléments extérieurs, comme les étriers de montage ou les capots, sont généralement en tôle galvanisée.

Peinture époxy (P1)

  • Caisson en acier galvanisé, revêtement en poudre RAL 7001, gris argent
  • Les éléments en contact avec le flux sont poudrés ou en plastique
  • En production, certaines pièces en contact avec le flux peuvent être en acier inox ou aluminium, poudrés
  • Les éléments extérieurs, comme les étriers de montage ou les capots, sont généralement en tôle galvanisée.

Inox (A2)

  • Caisson en acier inox 1.4201
  • Les éléments en contact avec le flux sont poudrés ou en acier inox
  • Les éléments extérieurs, comme les étriers de montage ou les capots, sont généralement en tôle galvanisée.

Téléchargements

Information produit

Certificats

Manuels d'utilisation

production {"X-Frame-Options"=>"SAMEORIGIN", "X-XSS-Protection"=>"1; mode=block", "X-Content-Type-Options"=>"nosniff", "X-Download-Options"=>"noopen", "X-Permitted-Cross-Domain-Policies"=>"none", "Referrer-Policy"=>"strict-origin-when-cross-origin", "Content-Security-Policy"=>"frame-ancestors 'self' https://api.scrivito.com https://punchoutcommerce.com https://www.trox.de https://trox-extern.com https://psp40.onventis.com https://psp22.onventis.com https://trox4u.troxgroup.com", "Strict-Transport-Security"=>"max-age=31536000; includeSubDomains", "Content-Type"=>"text/html; charset=utf-8"}

Partager la page

Recommander cette page

Vous avez la possibilité de recommander cette page en partageant le lien.

Les champs marqués d'une étoile (*) sont obligatoires.

Contact

Merci pour votre message !

Votre recommandation a été envoyée et sera bientôt reçue par le destinataire.

Contact

Nous sommes à votre disposition

Veuillez spécifier le sujet de votre requête et vos coordonnées.
Tel.: +33 1 56 70 54 54

Les champs marqués d'une étoile (*) sont obligatoires.

Contact

Merci pour votre message !

Votre message a été reçu par le Centre de Service et est en cours de traitement.
Notre département des demandes de service vous contactera sous peu.
Si vous avez des questions d'ordre général sur nos produits et services, vous pouvez également nous contacter à l'adresse suivante:
Tél .: +49 (0) 2845 2020 | Fax: +49 (0) 2845 202265

Contact

Nous sommes à votre disposition

Veuillez spécifier le sujet de votre requête et vos coordonnées.
Tel.: +33 1 56 70 54 54

Pièce jointe (max. 10MB)

Les champs marqués d'une étoile (*) sont obligatoires.

Contact

Merci pour votre message !

Votre message a été reçu par le Centre de Service et est en cours de traitement.
Notre département des demandes de service vous contactera sous peu.
Si vous avez des questions d'ordre général sur nos produits et services, vous pouvez également nous contacter à l'adresse suivante:
Tél .: +49 (0) 2845 2020 | Fax: +49 (0) 2845 202265
