DID-E2

DID-E2-*-VC avec grille de soufflage et grille de reprise

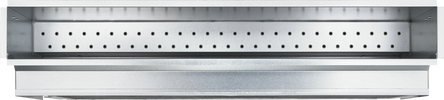

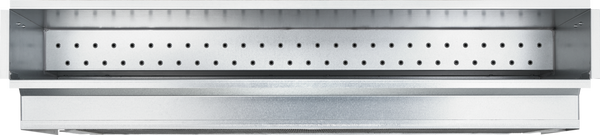

Vue de face avec les buses

DID-E2 sans accessoires

AH-0-A

Grille de reprise et de soufflage de la gamme TROX

Raccordement eau avec éléments de régulation


Certification Eurovent

DID-E2

Poutre climatique, soufflage unidirectionnel, solution alternative silencieuse aux ventilo-convecteurs

Poutres climatiques pour le chauffage et le refroidissement, avec échangeurs thermiques à 2 ou 4 tubes, à monter en soffite, par ex. dans les chambres d'hôtels et les services hospitaliers, dans des longueurs nominales de 1 000, 1 125 et 1 250 mm

De préférence dans des pièces jusqu'à 4 m de hauteur
Grande puissance de chauffage et de refroidissement avec un faible débit-volume d'air primaire conditionné et un faible niveau de puissance acoustique
Raccordement à l'arrière ou du côté du couloir
Dimensions compactes de l'appareil qui s'orientent vers les dimensions de base et 2 largeurs ou profondeurs différentes pour l'échangeur de chaleur afin de couvrir une vaste gamme de puissances.
Points de fixation pour différents types de systèmes/points de suspension
Combinaison possible avec divers systèmes de régulation, par exemple X-AIRCONTROL ou commande des systèmes air-eau

Équipement et accessoires en option

Régulateur de débit-volume intégré
Grilles standard de la gamme TROX
Diversité des raccords d'eau, tube CU lisse, filetage extérieur G1/2" et joint plat, ou écrou de raccord G1/2" et joint plat
La collerette de soufflage est extensible (coulissante) pour compenser les tolérances structurelles

Informations générales

Application

Poutres climatiques de type DID-E2 pour montage en soffite, de préférence dans des pièces de 4 m de hauteur maximum
Spécialement pour les chambres d'hôtel et les services hospitaliers
La dissipation de la charge par l'eau permet de réduire le débit d'air primaire au débit d'air extérieur minimum requis
Les échangeurs thermiques à 2 ou 4 tubes assurent un haut niveau de confort et un faible débit d'air primaire conditionné
Solution à haut rendement énergétique car l'eau est le fluide caloporteur et frigoporteur utilisé

Caractéristiques spéciales

Soufflage une direction
Échangeur thermique horizontal en tant que système à 2 ou 4 tubes
Connexions à l'arrière de l'appareil, de sorte que la connexion s'effectue généralement du côté du couloir
La collerette de soufflage est extensible (coulissante) pour compenser les tolérances structurelles
Les dimensions nominales reposent sur les dimensions de base
Régulateur de débit d'air intégré en option

Dimensions nominales

1 000, 1 125, 1 250 mm

Modèles

Raccordement eau

Position droite (-R) ou gauche (-L)
Tube lisse en cuivre de Ø 12 mm
A1 : filetage externe G½”, avec joint plat
A2 : écrou de raccord G½”, avec joint plat

Échangeur thermique

2 : systèmes à 2 tubes
4 : systèmes à 4 tubes

Modèles de buses

HE : petit format
S1 : format moyen
S2 : grand format
HP : format extra large
H2 : mélange de buses (50 % buse S2 et 50 % buse HP)

D'autres mélanges de buses sont disponibles sur demande.

Pièces et caractéristiques

Éléments additionnels

VC : Unité de régulation du débit intégrée

Dimensions nominales

1 000, 1 125, 1 250 mm

Information technique

Fonction, Sélection rapide, Texte de spécification, Codes de commande

Schéma coté du DID-E2

1 Collerette d'air primaire
2 Caisson de l'unité
3 Étriers de fixation
4 Ouverture pour le soufflage
5 Raccordement d'eau (diamètre du tube 12 mm)
6 Échangeur thermique

Les poutres climatiques diffusent un air primaire, préparé en centrale de traitement d'air, dans le local. Elles utilisent des échangeurs thermiques pour assurer un supplément de refroidissement et/ou de chauffage. L'air primaire est soufflé dans la zone de mélange à travers les buses, induisant de l'air secondaire qui sort de la pièce par la grille à induction et l'échangeur thermique horizontal. L'air primaire et l'air secondaire se mélangent puis sont soufflés horizontalement dans la pièce à travers la grille de soufflage.

Le tableau de sélection rapide contient des points de fonctionnement pour des unités de référence définies, les données s'appliquant à des appareils sans régulateur de débit (VC). D'autres points de fonctionnement peuvent être calculés à l'aide de notre programme de sélection Easy Product Finder

Sélection rapide de la largeur de l'échangeur thermique 320 mm et du diamètre de la collerette d'air primaire 123 mm

L_N	1	Primärluft			2	Kühlen				Heizen
		q_vPr [l/s]	q_vPr [m³/h]	Δp_t [Pa]	L_WA [dB(A)]	2- und 4-Leiter-System				4-Leiter-System
		q_vPr [l/s]	q_vPr [m³/h]	Δp_t [Pa]	L_WA [dB(A)]	Q_ges [W]	Q_WK [W]	Δt_W [K]	Δp_w [kPa]	Q_ges = Q_W [W]	Δt_W [K]	Δp_w [kPa]
1000	HE	8	29	56	<15	406	309	2,4	2,1	456	7,8	0,1
1000	HE	14	50	167	27	635	468	3,7	2,1	600	10,3	0,1
1000	S1	10	37	37	<15	427	303	2,4	2,1	456	7,9	0,1
1000	S1	21	76	157	26	770	515	4	2,1	635	10,9	0,1
1000	S2	12	43	23	<15	415	272	2,1	2,1	435	7,5	0,1
1000	S2	30	108	146	29	907	546	4,3	2,1	654	11,2	0,1
1000	HP	17	61	22	<15	485	280	2,2	2,1	453	7,8	0,1
1000	HP	43	155	144	37	1083	564	4,4	2,1	674	11,6	0,1
1000	H2	14	50	21	<15	433	266	2,1	2,1	444	7,6	0,1
1000	H2	37	133	148	33	1012	567	4,4	2,1	671	11,5	0,1
1125	HE	9	33	67	<15	406	346	2,7	2,4	508	8,7	0,1
1125	HE	15	53	172	26	674	497	3,9	2,4	643	11,1	0,1
1125	S1	12	43	44	<15	492	348	2,7	2,4	514	8,8	0,1
1125	S1	23	83	162	27	835	557	4,4	2,4	690	11,9	0,1
1125	S2	13	47	23	<15	448	291	2,3	2,4	473	8,1	0,1
1125	S2	33	118	146	29	984	590	4,6	2,4	711	12,2	0,1
1125	HP	19	68	22	<15	535	308	2,4	2,4	498	8,6	0,1
1125	HP	48	174	145	39	1199	617	4,8	2,4	738	12,7	0,1
1125	H2	16	58	22	<15	501	307	2,4	2,4	500	8,6	0,1
1125	H2	41	148	144	37	1113	617	4,8	2,4	733	12,6	0,1
1250	HE	11	39	69	<15	532	401	3,1	2,7	574	9,9	0,1
1250	HE	17	62	173	29	764	557	4,4	2,7	714	12,3	0,1
1250	S1	13	47	38	<15	532	374	2,9	2,7	556	9,6	0,1
1250	S1	26	94	154	28	925	610	4,8	2,7	754	13	0,1
1250	S2	15	54	24	<15	513	333	2,6	2,7	528	9,1	0,1
1250	S2	37	132	146	30	1082	641	5	2,7	773	13,3	0,1
1250	HP	21	75	22	<15	585	334	2,6	2,7	542	9,3	0,1
1250	HP	54	194	145	41	1318	669	5,2	2,7	801	13,8	0,1
1250	H2	18	65	23	<15	558	340	2,7	2,7	549	9,4	0,1
1250	H2	45	162	144	35	1206	664	5,2	2,7	791	13,6	0,1

1 Type de buse
2 Bruit du flux d'air

Variables de contrôle

Parameter	Kühlen	Heizen
t_R	26 °C	22 °C
t_Pr	16 °C	22 °C
t_WV	16 °C	50 °C
q_vW	110 l/h	50 l/h

Sélection rapide de la largeur de l'échangeur thermique 512 mm et du diamètre de la collerette d'air primaire 158 mm

L_N	1	Primärluft			2	Kühlen				Heizen
		q_vPr [l/s]	q_vPr [m³/h]	Δp_t [Pa]	L_WA [dB(A)]	2- und 4-Leiter-System				4-Leiter-System
		q_vPr [l/s]	q_vPr [m³/h]	Δp_t [Pa]	L_WA [dB(A)]	Q_ges [W]	Q_WK [W]	Δt_W [K]	Δp_w [kPa]	Q_ges = Q_W [W]	Δt_W [K]	Δp_w [kPa]
1000	HE	9	32	75	<15	549	442	3,5	3,5	569	9,8	0,1
1000	HE	14	50	183	26	761	593	4,6	3,5	704	12,1	0,1
1000	S1	12	43	51	<15	591	447	3,5	3,5	584	10,1	0,1
1000	S1	21	76	160	27	920	665	5,2	3,5	774	13,3	0,1
1000	S2	13	47	28	<15	527	370	2,9	3,5	499	8,6	0,1
1000	S2	30	108	148	28	1075	714	5,6	3,5	804	13,8	0,1
1000	HP	18	65	24	<15	593	375	2,9	3,5	547	9,4	0,1
1000	HP	45	162	148	35	1293	751	5,9	3,5	868	14,9	0,1
1000	H2	15	54	24	<15	531	350	2,7	3,5	511	8,8	0,1
1000	H2	38	137	152	32	1207	748	5,9	3,5	838	14,4	0,1
1125	HE	10	36	78	<15	607	486	3,8	3,9	627	10,8	0,2
1125	HE	15	54	177	26	816	635	5	3,9	759	13,1	0,2
1125	S1	13	47	50	<15	636	478	3,7	3,9	632	10,9	0,2
1125	S1	24	86	167	27	1015	727	5,7	3,9	848	14,6	0,2
1125	S2	14	50	25	<15	546	378	3	3,9	526	9	0,2
1125	S2	34	122	150	29	1186	777	6,1	3,9	879	15,1	0,2
1125	HP	20	72	24	<15	647	406	3,2	3,9	596	10,3	0,2
1125	HP	50	180	148	36	1413	811	6,3	3,9	941	16,2	0,2
1125	H2	17	61	24	<15	594	389	3	3,9	566	9,7	0,2
1125	H2	42	151	149	32	1310	805	6,3	3,9	906	15,6	0,2
1250	HE	11	40	74	<15	663	529	4,1	4,3	682	11,7	0,2
1250	HE	17	62	177	26	906	698	5,5	4,3	833	14,3	0,2
1250	S1	15	54	51	<15	718	537	4,2	4,3	701	12,1	0,2
1250	S1	27	97	164	28	1113	789	6,2	4,3	921	15,8	0,2
1250	S2	16	58	28	<15	633	439	3,4	4,3	595	10,8	0,2
1250	S2	37	135	143	30	1273	828	6,5	4,3	941	16,2	0,2
1250	HP	22	80	22	<15	711	444	3,5	4,3	649	11,2	0,2
1250	HP	57	205	147	38	1565	879	6,9	4,3	1021	17,6	0,2
1250	H2	19	68	24	<15	655	427	3,3	4,3	618	10,6	0,2
1250	H2	47	170	147	34	1438	869	6,8	4,3	981	16,9	0,2

1 Type de buse
2 Bruit du flux d'air

Variables de contrôle

Parameter	Kühlen	Heizen
t_R	26 °C	22 °C
t_Pr	16 °C	22 °C
t_WV	16 °C	50 °C
q_vW	110 l/h	50 l/h

Texte des spécifications

Les poutres climatiques de type DID-E2 avec soufflage unidirectionnelle sont une alternative silencieuse aux ventilo-convecteurs. Elles offrent un rendement et des niveaux de confort thermiques élevés.

Pour un montage en soffite, de préférence dans des pièces de 4 m de hauteur maximum.

Les unités comprennent un caisson avec des points de suspension, une virole, des buses non-combustibles et un échangeur thermique horizontal.

5 modèles de buses pour une induction personnalisée et optimale.

Exécution

Caractéristiques techniques

Longueur nominale : 1 000, 1 125, 1 250 mm
Longueur : 1 000, 1 125, 1 250 mm
Largeur : 519, 616, 711, 808 mm
Hauteur : 207, 212 mm
Diamètre de la collerette d'air primaire : 123, 158 mm
Débit d'air primaire : 8 – 57 l/s ou 29 – 205 m³/h
Puissance de refroidissement : jusqu'à 1 600 W
Puissance de chauffage : jusqu'à 1 000 W
Pression de fonctionnement maximale, côté eau : 10 bar (avec des tuyaux de raccordement 6 bar)
Température maximale de fonctionnement : 75 °C (avec des tuyaux de raccordement 55 °C)

DID-E2

DID-E2

–

1000 × 512 × 123

ERS

1 Type
DID-E2 Poutre climatique

2 Échangeur thermique
2 2 tubes
4 4 tubes

3 Modèle de buse
HE petit
S1 moyen
S2 grand
HP extra grand
H2 Mélange de buses (buse S2 et buse HP)

4 Disposition des raccordements d'eau
R droite
L gauche

5 Raccordements d'eau
Aucune indication : tube de Ø 12 mm, exécution lisse
A1 avec filetage extérieur G½" et joint plat
A2 avec écrou de raccord G½" et joint plat

6 Dimensions nominales [mm]
Longueur nominale × profondeur échangeur thermique x collerette d'air primaire
1000 × 320 × 123 (convient à une grille de 1000 m)
1000 × 512 × 158 (convient à une grille de 1000 m)
1125 × 320 × 123 (convient à une grille de 1125 m)
1125 × 512 × 158 (convient à une grille de 1125 m)
1250 × 320 × 123 (convient à une grille de 1250 m)
1250 × 512 × 158 (convient à une grille de 1250 m)

7 Régulation du débit-volume
Aucune indication : pas de régulation du débit-volume
VC Avec sous-ensemble de régulation de débit

8 Collerette de soufflage
Aucune indications : sans collerette de soufflage
Z Avec collerette d'extension pour le soufflage

9 Contre-cadre pour la grille d'air secondaire
Aucune indication : sans contre-cadre
ERS Avec un contre-cadre de notre gamme

10 Finition du caisson et de l'échangeur thermique
Aucune indication : boîtier en acier galvanisé, échangeur thermique à tubes en cuivre et ailettes en aluminium
G1 Similaire à RAL 9005 (noir foncé)Exemple de commande : DID-E2-2-S1-R/1000×320×123

Type	DID-E2
Échangeur thermique	2 tubes
Modèle de buse	Moyen
 Disposition des raccordements d'eau	Côté droit
Raccordements d'eau	Tube Ø12 mm, exécution lisse
Dimensions nominales [mm]	Longueur nominale 1000, profondeur de l'échangeur thermique 320, collerette d'air primaire 123
Régulation de débit d'air	Sans régulation du débit d'air
Collerette de soufflage	Sans collerette de soufflage
Contre-cadre pour la grille d'air secondaire	Sans contre-cadre
Finition du caisson et de l'échangeur thermique	Caisson en acier galvanisé, échangeur thermique à tubes en cuivre et ailettes en aluminium

, Composants de régulation

KV	–	0.63	/	HV	–	0.40	/	R
\|		\|		\|		\|		\|
1		2		3		4		5

1 Vanne de refroidissement
Aucune indication : sans vanne de refroidissement
KV avec vanne de refroidissement et servomoteur

2 K_vsvaleur vanne de refroidissement
0,25, 0,40, 0,63, 1,00

3 Vanne de chauffage
Aucune indication : sans vanne de chauffage
HV avec vanne de chauffage et servomoteur

4 K_vsvaleur vanne de chauffage
0,25, 0,40, 0,63, 1,00

5 Verrouillage
Aucune indication : sans verrouillage
R avec verrouillage (K_vs valeur 1.32)Exemple de commande : KV-0.63/HV-0.40/R/VS

Produit	Vanne de refroidissement et servomoteur
k_VS valeur – vanne de refroidissement	0,63
Vanne de chauffage	Avec vanne de chauffage et servomoteur
k_VS valeur – vanne de chauffage	0,40
Verrouillage	Avec verrouillage (k_Vs valeur 1.32)

, Grille d'air secondaire

AH-0	/	925 × 525	/	VS	/	P1-RAL 9016
\|		\|		\|		\|
1		2		3		4

1 Produit
Aucune indication : sans grille d'air secondaire (entrée d'air par le joint creux)

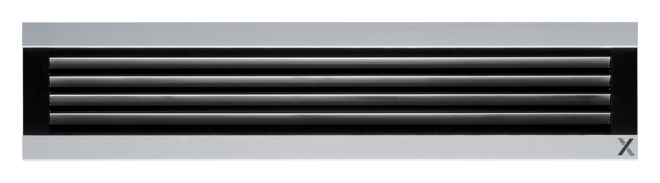

X-GRILLE-Cover

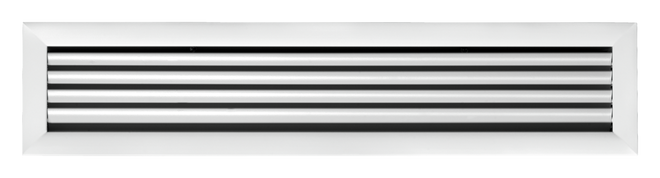

X-GRILLE-Basic
AH-0
SL
TRS
LB Plaque perforée, section libre de passage de l'air 50 %

2 Dimensions nominales [mm]
Longueur nominale x hauteur nominale
925 × 345 (dimension du matériel 1000 × 320)
925 × 525 (dimension du matériel 1000 × 512)
1050 × 345 (dimension du matériel 1125 × 320)
1050 × 525 (dimension du matériel 1125 × 512)
1175 × 345 (dimension du matériel 1250 × 320)
1175 × 525 (dimension du matériel 1250 × 512)

3 Fixation
Aucune indication : pas de fixation (s'applique uniquement à X-GRILLE-Cover et TRS)
A11 Trous fraisés (uniquement AH-0)
VS Fixation par vis cachées

4 Finition
Aucune indication : finition standard de la grille
P1 Peinture par poudrage, indiquer la nuance de couleur RAL CLASSIC
P2 Peinture par poudrage des plaques de recouvrement, spécifier la couleur RAL CLASSIC (s'applique uniquement à X-GRILLE-Cover)Exemple de commande : AH-0/925×525/VS/P1-RAL9016

Produit	AH-0
Dimensions nominales [mm]	Longueur nominale 925, hauteur nominale 525
Fixation	Fixation par vis cachées
Finition	Peinture par poudrage, RAL 9016 (blanc signalisation)

, Grille de soufflage

AH-0	/	925 × 125	/	VS	/	P1-RAL 9016
\|		\|		\|		\|
1		2		3		4

1 Produit
Aucune indication : sans grille de soufflage
X-GRILLE-Cover
X-GRILLE-Basic
SL
TRS

2 Dimensions nominales [mm]
Longueur nominale x hauteur nominale
925 × 125 (avec une longueur d'unité de 1000)
1050 × 125 (avec une longueur d'unité de 1125)
1175 × 125 (avec une longueur d'unité de 1250)

3 Fixation
Aucune indication : pas de fixation (s'applique uniquement à X-GRILLE-Cover et TRS)
A11 Trous fraisés (uniquement AH-0)
VS Fixation par vis cachées

4 Finition
Aucune indication : finition standard de la grille
P1 Peinture par poudrage, indiquer la nuance de couleur RAL CLASSIC
P2 Peinture par poudrage des plaques de recouvrement, spécifier la couleur RAL CLASSIC (s'applique uniquement à X-GRILLE-Cover)Exemple de commande : AH-0/925×525/VS/P1-RAL9016

Produit	AH-0
Dimensions nominales [mm]	Longueur nominale 925, hauteur nominale 525
Fixation	Fixation par vis cachées
Finition	Peinture par poudrage, RAL 9016 (blanc signalisation)

Modèles, Détails du produit

Application

Deckeninduktionsdurchlässe der Serie DID-E2 zum Einbau in die Deckenabkofferung bei Raumhöhen bis vorzugsweise 4,00 m
Insbesondere für Hotelzimmer und Krankenhaus-Bettenzimmer
Lastabfuhr mit Wasser ermöglicht eine Reduzierung des Primärluftvolumenstroms bis auf den erforderlichen Mindestaußenluftvolumenstrom
2- oder 4-Leiter-Wärmeübertrager ermöglichen eine komfortable Raumtemperierung bei kleinem konditionierten Primärluftvolumenstrom
Energetische Vorteile von Wasser als Medium zum Heizen und Kühlen werden genutzt

Montage et mise en service

De préférence dans les pièces jusqu'à 4,00 m de hauteur libre
Montage dans les soffites
Raccordement horizontal de l'air primaire
Les longueurs correspondent aux dimensions de base 1 000, 1 125 et 1 250 mm
Profondeurs de l'échangeur thermique 320 mm et 512 mm
Collerette d'air primaire 123 mm et 158 mm
Montage et raccordements à effectuer par des tiers. Matériel de fixation, de raccordement et d'étanchéité non inclus
La poutre climatique possède 4 points de suspension (trou oblong 38 x 8,5 mm) pour le montage sur site (par le client)
Les échangeurs thermiques sont équipés de raccordements d'arrivée et de retour d'eau à l'arrière, généralement vers le couloir
La collerette de soufflage disponible en option, qui fonctionne comme une collerette coulissante, permet de combler des zones de montage de 38 à 78 mm
L'air secondaire peut être aspiré par une grille de ventilation de la gamme TROX, par la plaque métallique perforée spécialement conçue pour le DID-E2, ou par une ouverture sur site ou un joint creux.
Les grilles d'air secondaire doivent être fixées à l'aide de câbles de sécurité. Le contre-cadre pour les grilles d'air secondaire, disponible en option, est équipé de câbles de sécurité qui peuvent être montés sur la grille

Téléchargements

Information produit

Impression du site DID-E2
Fiche technique du produit DID-E2

DID-E2_PD_2024_01_29_DE_fr Fiche technique du produit 1 Mo pdf

Brochures

Active-and-Passive-Chilled-Beams_CE_EUROVENT_0912432_2022_03_DE_en_frpdf.pdf

160 ko pdf

Certificats

EUROVENT certificate

Eurovent_ChilledBeams_CE_2020_09_DE_en_fr Certificate 160 ko pdf

En cliquant sur ce bouton, vous nous autorisez à vous offrir une expérience de navigation et d'achat de qualité sur notre site web. Ces cookies comprennent ceux qui sont nécessaires au fonctionnement du site et au contrôle de nos services et applications, ainsi que ceux qui sont utilisés uniquement à des fins statistiques, pour des paramètres de commodité ou pour afficher un contenu personnalisé. Vous pouvez décider quelles catégories vous souhaitez autoriser et vous pouvez ajuster les paramètres d'utilisation des données en fonction de vos propres besoinsS. Veuillez noter que, selon les paramètres que vous avez sélectionnés, toutes les fonctionnalités de la page peuvent ne pas être disponibles. Vous pouvez modifier votre sélection à tout moment.

NÉCESSAIRE D’UN POINT DE VUE TECHNIQUE

Ces cookies sont nécessaires au bon fonctionnement de notre site Internet et ne peuvent pas être désactivés. En règle générale, ces cookies ne sont définis qu'en réponse aux actions que vous avez entreprises, comme la définition de vos préférences de confidentialité ou la préparation de votre panier. De plus, des fonctionnalités ou supports liés à la sécurité via un webchat dédié sont intégrés, y compris tous les cookies de session de TROX définis une fois que vous vous êtes connecté en tant que client. Vous pouvez configurer votre navigateur pour bloquer ces cookies ou vous en informer. En conséquence, cependant, certaines zones du site Web peuvent ne pas fonctionner comme prévu.

DID-E2

Poutre climatique, soufflage unidirectionnel, solution alternative silencieuse aux ventilo-convecteurs

Informations générales

Information technique

Fonction, Sélection rapide, Texte de spécification, Codes de commande

Modèles, Détails du produit

Téléchargements

Information produit

Impression du site DID-E2

Fiche technique du produit DID-E2

Brochures

Active-and-Passive-Chilled-Beams_CE_EUROVENT_0912432_2022_03_DE_en_frpdf.pdf

Certificats

EUROVENT certificate

NÉCESSAIRE D’UN POINT DE VUE TECHNIQUE

STATISTIQUES ET ANALYSE DE SITE WEB

COMMODITÉ ET PERSONNALISATION

POUR LA MEILLEURE EXPÉRIENCE TROX POSSIBLE
