DID642

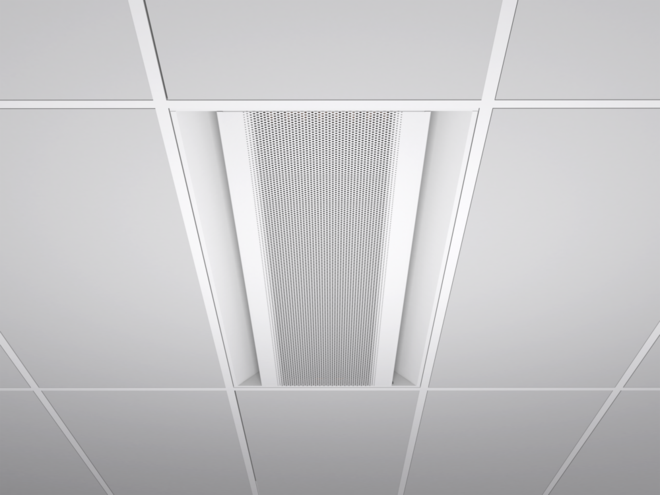

Poutre de plafond à induction avec soufflage deux directions et batterie montée horizontalement, pour résilles de plafond de 600 ou 625

Poutre climatique pour le chauffage et le refroidissement, avec batterie 2 tubes ou 4 tubes, pour un montage dans tous types de plafonds.

  • De préférence dans les pièces jusqu'à 4,0 m de hauteur
  • Grande puissance de chauffage et de refroidissement avec un faible débit d'air primaire conditionné et un faible niveau de puissance acoustique
  • Cinq modèles de buse pour optimiser l'induction, dont une variante avec buses jumelles ajustables (une paire de buses suivant différents diamètres, par exemple)
  • Deux modèles de grille à induction amovible et rabattable, au choix


Équipement et accessoires en option

  • Ensemble de régulation
  • Caisson supplémentaire pour une combinaison soufflage/reprise, ou pour un soufflage additionnel
  • Unités de soufflage et reprise sur demande
  • Éléments de déflexion réglables pour le contrôle de la direction du jet d'air
  • Batterie peinte par poudrage, noir
  • Peinture par poudrage dans de nombreux coloris au choix, RAL CLASSIC, par exemple
  • Avec un bord élargi également adapté à un montage suspendu

Utilisation

Utilisation

  • Poutres climatiques de type DID642 à intégrer dans tous types de plafonds, de préférence dans des pièces de 4,0 m de hauteur maximum
  • Convient particulièrement aux plafonds tramés 600 ou 625
  • Les batteries à 2 ou 4 tubes assurent un confort élevé et un faible débit d'air primaire conditionné
  • Solution à haut rendement énergétique car l'eau est le fluide caloporteur et frigoporteur utilisé
  • Éléments de déflexion réglables (option) pour le réglage manuel de la direction et de la portée du jet d'air

Caractéristiques spéciales

  • Éléments de déflexion réglables pour le contrôle de la direction du jet d'air
  • Deux modèles de grille à induction amovible et rabattable, au choix
  • Batterie montée horizontalement avec système à 2 ou 4 tubes
  • Raccordements eau sur le côté, tube en cuivre Ø 12 mm, exécution lisse, filetage extérieur ou écrou de raccord de gaine G½", joint plat
  • Rangée de buse interne avec buses perforées (non combustible)

Dimensions nominales

  • 900, 1200, 1500, 1800, 2100, 2400, 2700, 3000 mm (3000 mm uniquement sans caisson supplémentaire)

Description

Modèles

Grille à induction

  • Revêtement métallique perforé, diamètre de perforation se réduisant vers les bords
  • D1 : Revêtement métallique perforé


Batterie

  • 2 : Pour systèmes 2 tubes
  • 4 : Pour systèmes 4 tubes


Modèles de buses

  • HE : Petite
  • S1 : Moyenne
  • S2 : Grande
  • HP : Extra large
  • DA : Buses jumelles ajustables, ensemble des buses ouvertes (réglage d'usine)
  • DS : Buses jumelles ajustables, ouverture des plus petites buses
  • DS : Buses jumelles ajustables, ouverture des plus grandes buses

DS et DB peuvent être ajustées suivant les exigences locales. Il est conseillé de commander DA et de faire régler DS ou DB par un tiers.

Exécution

  • Peinture par poudrage RAL 9010, blanc pur, taux de brillance 50 %
  • P1 : peinture par poudrage dans toutes les autres couleurs RAL, taux de brillance 70 %
  • P1 : peinture par poudrage RAL 9006, aluminium blanc, taux de brillance 30 %

Accessoires

  • Caisson supplémentaire pour la reprise ou pour un soufflage additionnel
  • Éléments de déflexion réglables
  • Raccordement eau A1 : avec filetage extérieur G½" et joint plat
  • Raccordement eau A2 : avec écrou de raccord de gaine G½" et joint plat

Accessoires

 Composants de régulation

  • KV : Vanne de refroidissement avec servomoteur
  • HV: Vanne de chauffage avec servomoteur

Chaque valve avec valeur kVS 0.25, 0.40, 0.63 or 1.00


Raccordement eau

  • R: Détendeur (système 2 tubes : 1; système 4 tubes : 2), valeur kVS 1.32

Accessoires utiles

  • Flexibles de raccordement
  • Équipement de régulation comprenant un panneau de commande composé d'un régulateur avec capteur de température ambiante intégré, vannes et servomoteurs ; et détendeurs

Caractéristiques de construction

  • Raccordement pour gaines circulaires conformément à EN 1506 ou EN 13180
  • Quatre points de suspension pour le montage sur site (par des tiers)
  • Cinq modèles de buse pour optimiser l'induction, dont une variante avec buses jumelles ajustables (une paire de buses suivant différents diamètres, par exemple)
  • Grille à induction : tôle perforée circulaire, avec un diamètre de perforation se réduisant vers les bords (au choix)
  • Raccordement soufflage supplémentaire en option
  • Caisson supplémentaire en option pour le soufflage ou la reprise

Matériaux et finitions

  • Caisson, grille à induction, panneaux du caisson sur les côtés, collerettes et équerres de fixation en tôle d'acier galvanisé
  • Plaque de buse en tôle d'acier.
  • Batterie avec tubes en cuivre et ailettes en aluminium
  • Éléments de déflexion en polypropylène, ignifugés UL 94 (V0)
  • Surfaces apparentes peintes par poudrage, blanc pur (RAL 9010) ou autre couleur RAL CLASSIC
  • Batterie également en noir (RAL 9005)

Normes et directives

  • Les produits sont certifiés par Eurovent (numéro 09.12.432) et figurent sur le site d'Eurovent
  • Certificat d'hygiène conforme à VDI 6022

Maintenance

  • La structure et les matériaux ne nécessitent aucun entretien
  • La batterie peut être nettoyée avec un aspirateur industriel, le cas échéant
  • VDI 6022 Partie 1 applicable (Hygiène des systèmes de conditionnement d'air)

Information technique

Fonction, Données techniques, Sélection rapide, Texte de spécification, Codes de commande

  • Fonction
  • Données techniques
  • Sélection rapide
  • Texte de spécification
  • Codes de commande

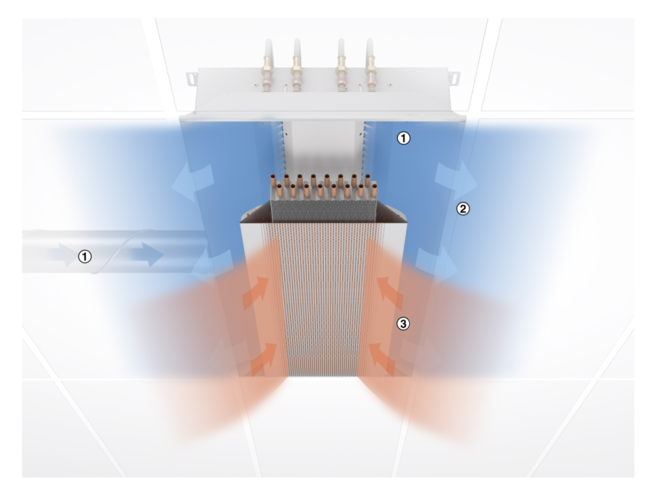

Fonctionnement

Les poutres climatiques diffusent un air primaire (neuf), préparé en centrale de traitement d'air, dans le local, et utilisent des batteries pour assurer un supplément de refroidissement et/ou de chauffage.

L'air primaire est évacué dans les zones de mélange à travers les buses (cinq modèles sont disponibles). De ce fait, l'air secondaire (air ambiant) est induit par la grille d'induction et traverse l'échangeur thermique horizontal où il est chauffé ou refroidi.

L'air primaire et l'air secondaire se mélangent puis sont soufflés horizontalement dans la pièce à travers les fentes de diffusion.

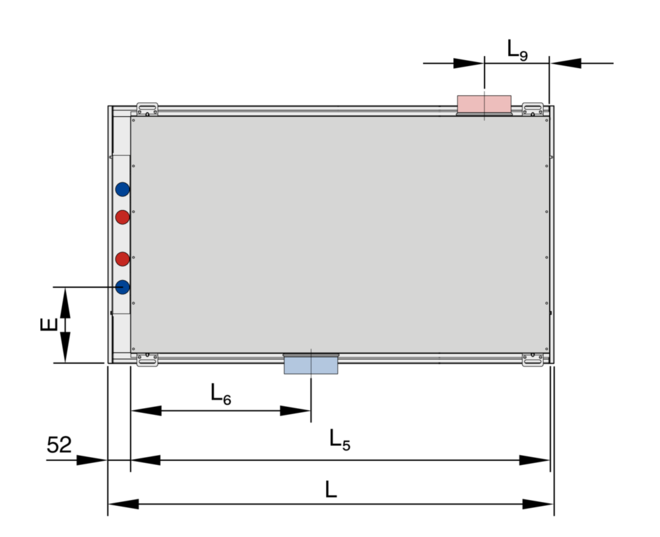

Longueur nominale

900, 1200, 1500, 1800, 2100, 2400, 2700, 3000 mm

Longueur

893 à 3000 mm

Hauteur

170/205 mm

Largeur

593, 598, 618, 623 mm

Raccordement air primaire, diamètre

123/158 mm

Débit d'air primaire

10 – 125 l/s ou 36 – 450 m³/h

Puissance de refroidissement

Jusqu'à 3100 W

Puissance de chauffage

Jusqu'à 2330 W

Pression de fonctionnement maximale, côté eau

6 bar

Température de fonctionnement max.

75°C


Les caractéristiques pour d'autres variantes et pour des unités avec caisson supplémentaire pour le soufflage ou la reprise sont disponibles sur demande ou peuvent être déterminées rapidement et avec précision à l'aide du logiciel de sélection Easy Product Finder.

Sélection rapide

LN Air primaire Mode refroidissement Mode chauffage
LN VPr Δpt LWA Systèmes à 2 tubes et 4 tubes Système à 4 tubes
LN VPr Δpt LWA Qtot QWK ΔtW ΔpW QWH = Qtot ΔtW ΔpW
LN l/s m³/h Pa dB(A) W K kPa W K kPa

900

HE

10

36

67

<15

483

362

2,8

1,4

491

8,4

0,1

900

HE

17

62

200

29

729

522

4,1

1,4

649

11,2

0,1

900

S1

16

58

66

15

616

422

3,3

1,4

544

9,4

0,1

900

S1

28

100

197

32

905

570

4,5

1,4

697

12,0

0,1

900

S2

16

58

28

<15

545

351

2,7

1,4

463

8,0

0,1

900

S2

42

151

190

37

1111

606

4,7

1,4

719

12,4

0,1

900

HP

25

90

32

<15

701

400

3,1

1,4

530

9,1

0,1

900

HP

62

223

197

42

1391

645

5,0

1,4

769

13,2

0,1

900

DS

10

36

65

<15

467

346

2,7

1,4

481

8,3

0,1

900

DS

17

32

193

30

723

515

4,0

1,4

644

11,1

0,1

900

DB

14

50

30

<15

494

326

2,6

1,4

460

7,9

0,1

900

DB

35

126

192

36

1023

601

4,7

1,4

728

12,5

0,1

900

DA

20

72

31

<15

581

340

2,7

1,4

477

8,2

0,1

900

DA

50

180

196

41

1197

595

4,7

1,4

711

12,2

0,1

1200

HE

13

47

62

<15

610

453

3,5

1,8

615

10,6

0,1

1200

HE

23

83

195

30

930

653

5,1

1,8

812

14,0

0,1

1200

S1

22

79

67

19

805

541

4,2

1,8

694

11,9

0,1

1200

S1

37

133

191

35

1152

707

5,5

1,8

866

14,9

0,1

1200

S2

22

79

28

<15

720

455

3,6

1,8

597

10,3

0,1

1200

S2

58

209

198

42

1458

758

5,9

1,8

903

15,5

0,1

1200

HP

33

119

31

<15

902

504

3,9

1,8

668

11,5

0,1

1200

HP

84

302

199

44

1808

797

6,2

1,8

955

16,4

0,1

1200

DS

14

50

67

<15

626

459

3,6

1,8

627

10,8

0,1

1200

DS

24

86

198

30

945

657

5,1

1,8

819

14,1

0,1

1200

DB

18

65

27

<15

624

407

3,2

1,8

576

9,9

0,1

1200

DB

48

173

194

37

1331

752

5,9

1,8

912

15,7

0,1

1200

DA

27

97

31

<15

763

438

3,4

1,8

610

10,5

0,1

1200

DA

69

248

200

43

1575

745

5,8

1,8

893

15,4

0,1

1500

HE

17

61

66

<15

763

559

4,4

2,3

750

12,9

0,1

1500

HE

29

105

197

31

1122

771

6,0

2,3

960

16,5

0,1

1500

S1

28

101

70

23

989

651

5,1

2,3

833

14,3

0,1

1500

S1

47

169

197

38

1397

832

6,5

2,3

1021

17,6

0,1

1500

S2

28

101

28

15

869

542

4,2

2,3

710

12,2

0,1

1500

S2

71

256

181

45

1733

877

6,9

2,3

1049

18,1

0,1

1500

HP

42

151

32

17

1112

607

4,7

2,3

800

13,8

0,1

1500

HP

99

356

178

45

2099

908

7,1

2,3

1094

18,8

0,1

1500

DS

17

61

63

<15

742

537

4,2

2,3

737

12,7

0,1

1500

DS

30

108

197

31

1135

774

6,0

2,3

965

16,6

0,1

1500

DB

23

83

29

<15

777

499

3,9

2,3

699

12,0

0,1

1500

DB

61

220

200

38

1617

881

6,9

2,3

1071

18,4

0,1

1500

DA

34

122

31

<15

937

528

4,1

2,3

731

12,6

0,1

1500

DA

85

306

196

44

1889

865

6,8

2,3

1041

17,9

0,1

1800

HE

20

72

64

<15

875

634

5,0

2,7

853

14,7

0,2

1800

HE

35

126

197

32

1294

873

6,8

2,7

1088

18,7

0,2

1800

S1

33

119

69

24

1133

735

5,7

2,7

943

16,2

0,2

1800

S1

56

202

198

40

1612

936

7,3

2,7

1151

19,8

0,2

1800

S2

33

119

29

<15

1027

629

4,9

2,7

822

14,1

0,2

1800

S2

87

313

199

41

2038

990

7,7

2,7

1189

20,5

0,2

1800

HP

50

180

32

19

1295

692

5,4

2,7

912

15,7

0,2

1800

HP

111

400

159

45

2335

996

7,8

2,7

1209

20,8

0,2

1800

DS

21

76

66

<15

892

638

5,0

2,7

864

14,9

0,2

1800

DS

36

130

194

31

1312

877

6,9

2,7

1094

18,8

0,2

1800

DB

28

101

29

<15

922

584

4,6

2,7

811

13,9

0,2

1800

DB

73

263

197

39

1868

988

7,7

2,7

1205

20,7

0,2

1800

DA

41

148

32

17

1109

614

4,8

2,7

844

14,5

0,2

1800

DA

98

353

182

45

2140

959

7,5

2,7

1161

20,0

0,2

2100

HE

24

86

68

16

1199

912

3,9

9,2

1422

11,1

1,0

2100

HE

40

144

190

33

1735

1253

5,4

9,2

1819

14,2

1,0

2100

S1

39

140

71

27

1523

1054

4,5

9,2

1572

12,3

1,0

2100

S1

64

230

193

42

2124

1354

5,8

9,2

1938

15,1

1,0

2100

S2

40

144

31

<15

1393

911

3,9

9,2

1376

10,8

1,0

2100

S2

100

360

196

42

2654

1449

6,2

9,2

2018

15,8

1,0

2100

HP

61

220

37

24

1751

1015

4,4

9,2

1545

12,1

1,0

2100

HP

119

428

138

45

2852

1420

6,1

9,2

2010

15,7

1,0

2100

DS

25

90

67

<15

1213

911

3,9

9,2

1213

11,2

1,0

2100

DS

43

155

200

32

1804

1285

5,5

9,2

1861

14,6

1,0

2100

DB

33

119

30

<15

1225

827

3,6

9,2

1336

10,4

1,0

2100

DB

85

306

196

40

2475

1451

6,2

9,2

2055

16,1

1,0

2100

DA

49

176

34

19

1466

877

3,8

9,2

1401

11,0

1,0

2100

DA

109

392

167

45

2691

1379

5,9

9,2

1943

15,2

1,0

2400

HE

27

97

67

17

1328

1003

4,3

10,5

1568

12,3

1,1

2400

HE

46

166

196

35

1940

1384

6,0

10,5

2013

15,7

1,1

2400

S1

45

162

75

30

1718

1176

5,1

10,5

1752

13,7

1,1

2400

S1

73

263

199

44

2366

1486

6,4

10,5

2132

16,7

1,1

2400

S2

45

162

31

<15

1543

1001

4,3

10,5

1517

11,9

1,1

2400

S2

112

403

192

44

2923

1575

6,8

10,5

2203

17,2

1,1

2400

HP

69

248

37

26

1944

1114

4,8

10,5

1701

13,3

1,1

2400

HP

124

446

120

45

2994

1502

6,5

10,5

2146

16,8

1,1

2400

DS

28

101

65

<15

1336

998

4,3

10,5

1578

12,3

1,1

2400

DS

49

176

196

33

1998

1409

6,1

10,5

2046

16,0

1,1

2400

DB

38

137

30

<15

1386

928

4,0

10,5

1494

11,7

1,1

2400

DB

97

350

198

42

2759

1588

6,8

10,5

2257

17,6

1,1

2400

DA

56

202

35

22

1656

980

4,2

10,5

1561

12,2

1,1

2400

DA

116

418

148

45

2870

1471

6,3

10,5

2093

16,4

1,1

2700

HE

31

112

72

19

1495

1121

4,8

11,8

1742

13,6

1,3

2700

HE

52

187

200

36

2128

1503

6,5

11,8

2189

17,1

1,3

2700

S1

51

184

79

32

1905

1289

5,5

11,8

1921

15

1,3

2700

S1

78

281

185

45

2516

1576

6,8

11,8

2273

17,8

1,3

2700

S2

51

184

32

18

1720

1104

4,7

11,8

1672

13,1

1,3

2700

S2

117

421

150

45

3067

1658

7,1

11,8

2335

18,3

1,3

2700

HP

77

277

38

29

2139

1212

5,2

11,8

1852

14,5

1,3

2700

HP

125

450

101

45

3062

1556

6,7

11,8

2246

17,6

1,3

2700

DS

31

112

63

15

1455

1081

4,6

11,8

1713

13,4

1,3

2700

DS

55

198

197

33

2190

1527

6,6

11,8

2222

17,4

1,3

2700

DB

43

155

31

<15

1542

1023

4,4

11,8

1644

12,9

1,3

2700

DB

109

392

200

44

3023

1711

7,4

11,8

2439

19,1

1,3

2700

DA

63

227

36

24

1833

1073

4,6

11,8

1709

13,4

1,3

2700

DA

120

432

130

45

2986

1540

6,6

11,8

2212

17,3

1,3

3000

HE

35

126

69

16

1695

1224

5,3

13

1897

14,8

1,4

3000

HE

59

212

200

34

2355

1635

7,0

13

2380

18,6

1,4

3000

S1

56

202

69

28

2056

1380

5,9

13

2062

16,1

1,4

3000

S1

96

345

187

44

2905

1750

7,5

13

2519

19,7

1,4

3000

S2

58

209

35

22

1913

1214

5,2

13

1832

14,3

1,4

3000

S2

116

418

139

44

3105

1706

7,3

13

2421

18,9

1,4

3000

HP

89

320

43

34

2399

1335

5,7

13

2031

15,9

1,4

3000

HP

125

450

86

45

3102

1596

6,9

13

2328

18,2

1,4

3000

DS

35

126

65

16

1604

1182

5,1

13,0

1867

14,6

1,4

3000

DS

61

220

197

34

2373

1637

7,0

13,0

2387

18,7

1,4

3000

DB

47

170

31

15

1666

1097

4,7

13,0

1767

13,8

1,4

3000

DB

117

421

190

45

3214

1805

7,8

13,0

2586

20,2

1,4

3000

DA

73

263

40

28

2079

1199

5,2

13

1888

14,8

1,4

3000

DA

122

440

113

45

3065

1592

6,8

13

2311

18,1

1,4

Qtot: Si le soufflage d'air n'est pas droit, la puissance côté eau en sera légèrement affectée ; le réglage des ailettes à 45° peut entraîner une perte jusqu'à 5 %.

① Modèle de buse ② Perte de charge ③ Bruit du flux d'air


Valeurs de référence

Paramètres Refroidissement Chauffage

tR

26°C

22°C

tPr

16 °C

22°C (isotherme)

tWV

16 °C

50°C

VW  (LN 900 – 1800 mm)

110 l/h

50 l/h

VW (LN à partir de 2100 mm)

200 l/h

110 l/h

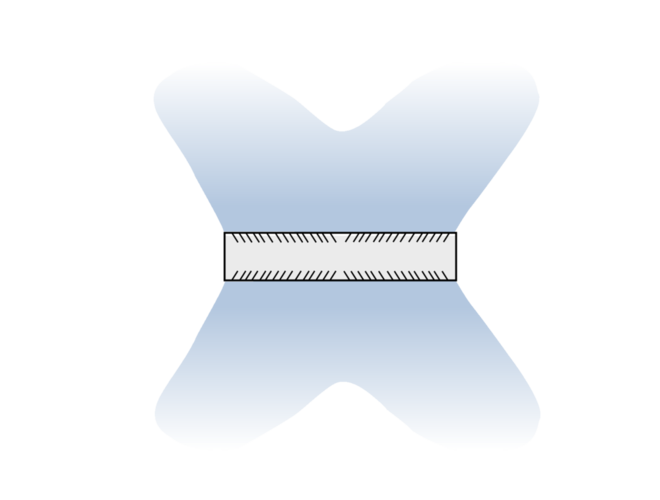

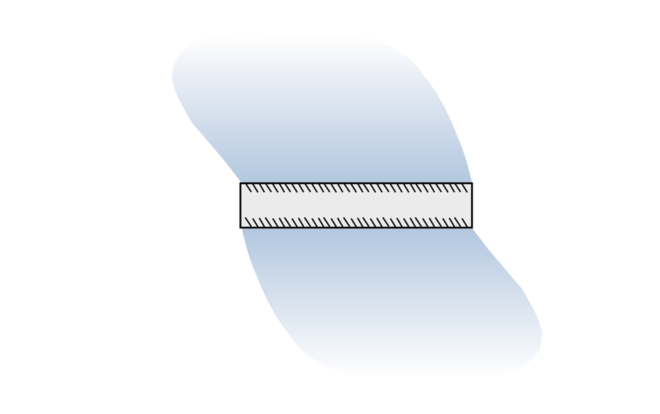

Poutres climatiques de type DID642, avec soufflage d'air deux directions, rendement thermique élevé, haut niveaux de confort.

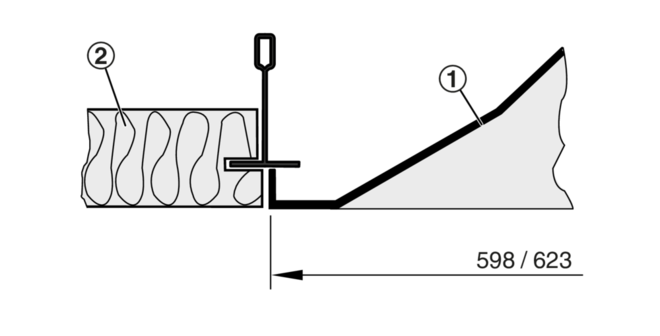

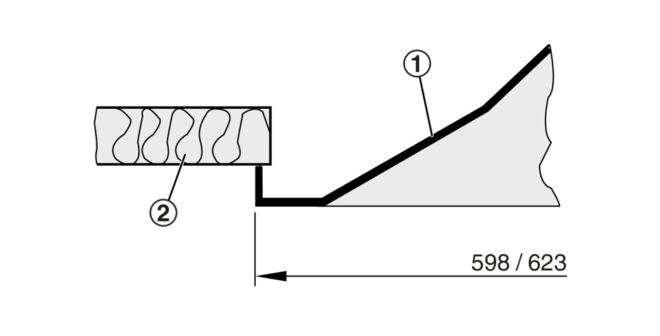

Pour un montage encastré au plafond, de préférence dans des pièces de 4,0 m de hauteur maximum.

Les unités comprennent un caisson avec des points de suspension, une virole, des buses non combustibles et une batterie montée horizontalement.

Cinq modèles de buse pour optimiser l'induction, dont une variante avec buses jumelles ajustables (une paire de buses suivant différents diamètre, par exemple)

Caractéristiques spéciales

  • Éléments de déflexion réglables pour le contrôle de la direction du jet d'air
  • Deux modèles de grille à induction amovible et rabattable, au choix
  • Batterie montée horizontalement avec système à 2 ou 4 tubes
  • Raccordements eau sur le côté, tube en cuivre Ø 12 mm, exécution lisse, filetage extérieur ou écrou de raccord de gaine G½", joint plat
  • Rangée de buse interne avec buses perforées (non combustible)

Matériaux et finitions

  • Caisson, grille à induction, panneaux du caisson sur les côtés, collerettes et équerres de fixation en tôle d'acier galvanisé
  • Plaque de buse en tôle d'acier.
  • Batterie avec tubes en cuivre et ailettes en aluminium
  • Éléments de déflexion en polypropylène, ignifugés UL 94 (V0)
  • Surfaces apparentes peintes par poudrage, blanc pur (RAL 9010) ou autre couleur RAL CLASSIC
  • Batterie également en noir (RAL 9005)

Exécution

  • Peinture par poudrage RAL 9010, blanc pur, taux de brillance 50 %
  • P1 : peinture par poudrage dans toutes les autres couleurs RAL, taux de brillance 70 %
  • P1 : peinture par poudrage RAL 9006, aluminium blanc, taux de brillance 30 %

Données techniques

  • Longueur nominale : 900, 1200, 1500, 1800, 2100, 2400, 2700, 3000 mm
  • Longueur : 893 - 3000 mm
  • Hauteur : 170/205 mm
  • Largeur : 593, 598, 618, 623 mm
  • Raccordement air primaire, diamètre : 123/158 mm
  • Débit d'air primaire : 10 – 125 l/s ou 36 – 450 m³/h
  • Puissance de refroidissement : jusqu'à 3100 W
  • Puissance de chauffage : jusqu'à 2330 W
  • Pression de fonctionnement  max. : 6 bar
  • Température de fonctionnement max. : 75° C

Caractéristiques de sélection

Air primaire

  • V _______________________ [m³/h]
  • Δpt _______________________ [Pa]

Bruit du flux d'air

  • LWA _______________________ [dB(A)]

Refroidissement

  • Qges _______________________ [W]

Chauffage

  • Qges _______________________ [W]

00240697_0

 Type
DID642       Poutre de plafond à induction

 Grille à induction
       Aucune indication: tôle perforée avec un diamètre de perforation se réduisant vers les bords
D1       Revêtement métallique perforé

 Batterie
2       Systèmes 2 tubes
4       Systèmes 4 tubes

Modèle de buse
HE       Petite
S1       Medium
S2       Large
HP       Extra large
DA       Buses jumelles ajustables, ensemble des buses ouvertes (réglage d'usine)
       Options de dimensionnement : buses jumelles ajustables, ensemble des buses ouvertes (réglage d'usine), réglage à la mise en service par des tiers
DB       Ouverture des buses les plus grandes
DS       Ouverture des buses les plus petites

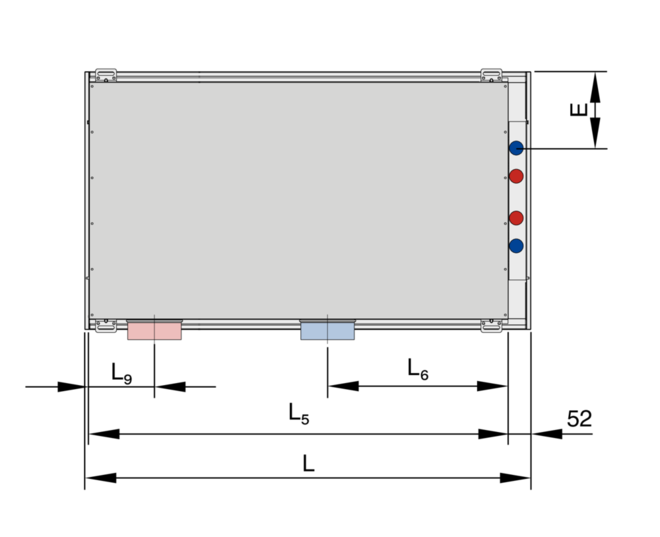

 Disposition des caissons et des raccords
LL       Caisson, raccordement eau à gauche
LR       Caisson à gauche, raccordement eau à droite
RL       Caisson à droite, raccordement eau à la gauche
RR       Caisson à droite, raccordement eau à droite

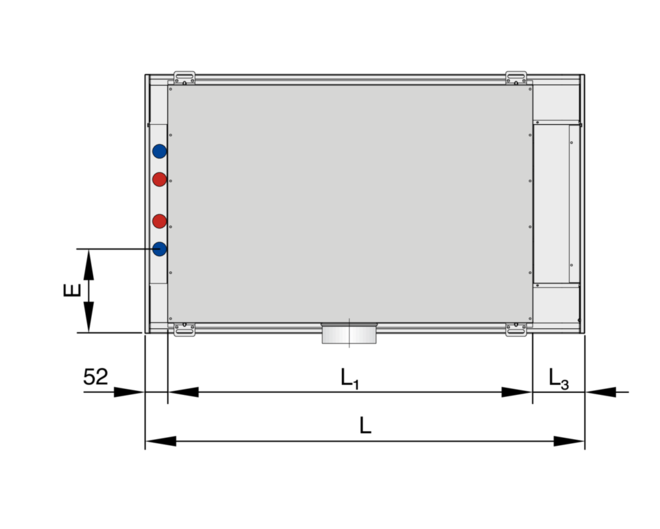

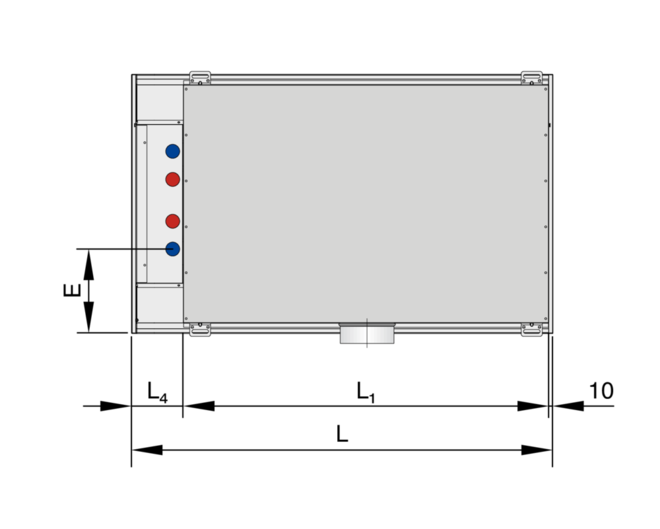

 Caisson additionnel – fonction et disposition
       Aucune indication : sans
       Exécutions LL, RR, uniquement disponible à partir de L = LN + 250 mm
AV       Reprise, collecteur à l'avant
AH       Reprise, collecteur à l'arrière
ZV       Soufflage, collecteur à l'avant
ZH       Soufflage, collecteur à l'arrière

 Raccordements eau
       Aucune indication : tube de Ø 12 mm, exécution lisse
A1       Avec filetage extérieur G½" et joint plat
A2       Avec écrou de raccord de gaine G½" et joint plat

Dimensions du matériel [mm]
       L × LN × B
       Longueur totale (façade diffuseur) × longueur nominale - largeur du cadre frontal
       L est jusqu'à 7 mm plus court que LN



 Raccordement air primaire, diamètre
123
158
2×123
2×158

 Caisson additionnel – diamètre du collecteur
       Uniquement pour AV, AH, ZV, ZH
123
158

 Surface apparente
Aucune indication : peinture par poudrage RAL 9010, blanc pur
P1       Peinture poudre, indiquer la couleur RAL CLASSIC

       Taux de brillance
       RAL 9010 50 %
       RAL 9006 30 %
       Autres couleurs RAL 70 %

 Lamelles de contrôle d'air
       Sans indication : aucun
LE        Avec lamelles pour contrôle d'air

 Vannes et servomoteurs
       Aucune indication: sans composants de régulation
VS       Avec composants de contrôle (fourni séparément)

Vanne de refroidissement
       Sans indication : aucun
KV       Vanne de refroidissement avec servomoteur

 Valeur kVS – Vanne de refroidissement
0,25
0,40
0,63
1,00

  Vanne de chauffage
       Sans indication : aucun
HV       Vanne de chauffage avec servomoteur

 Valeur kVS – vanne de chauffage
0,25
0,40
0,63
1,00

 Avec raccord vannes/tubes poutre
       Sans indication : aucun
R       Avec raccord vannes/tubes poutre

DID642–2–S1–LL/1193×1200×593/123

Grille à induction

Tôle d'acier perforée avec un diamètre de perforation qui se réduit vers les bords, en quinconce

Batterie

Système à 2 tubes

Modèle de buse

Moyenne

Disposition des caissons et des raccords

Caisson, raccordement eau sur la gauche

Longueur totale (façade du diffuseur) × longueur nominale x largeur du cadre frontal

1193 × 1200 × 593 mm

Raccordement air primaire, diamètre

123 mm

Surface apparente

RAL 9010


DID642–D1–4–S2–RR–AV–A1/1798×1200×598/158/123/P1-RAL9006/LE/VS/KV–0.40/HV–0.25/R

Grille à induction

Tôle d'acier perforée, en quinconce

Batterie

Pour système 4 tubes

Modèle de buse

Large

Disposition des caissons et des raccords

Caisson, raccordement eau à droite

Caisson supplémentaire – fonction et disposition

Reprise, raccordement en façade

Raccordements d'eau

Avec filetage extérieur G½" et joint plat

Longueur totale (façade du diffuseur) × longueur nominale x largeur du cadre frontal

1798 × 1200 × 598 mm

Raccordement air primaire, diamètre

158 mm

Caisson supplémentaire – diamètre de raccordement

123 mm

Surface apparente

RAL 9006

Ailettes

Avec

Vannes et servo-moteurs

Avec

Vanne de refroidissement

Avec

Valeur kVS – Vanne de refroidissement

0,40

Vanne de chauffage

Avec

Valeur kVS – Vanne de chauffage

0,25

Détendeurs

Avec




Accessoires, Dimensions et poids, Avec caisson supplémentaire

  • Accessoires
  • Dimensions et poids
  • Avec caisson supplémentaire

Jeu d'éléments de déflexion

Pour atteindre une forte puissance de refroidissement dans des locaux très exigus pourvus de poutres climatiques, des éléments de déflexion en option permettent d'orienter le flux d'air repris afin de ne pas dépasser la vitesse d'air admise dans la zone de séjour. Le flux d'air de chaque poutre climatique est réparti et évacué selon la géométrie du local. Si l'utilisation du local change, la répartition de l'air peut être améliorée en réglant les éléments de déflexion de manière adéquate.

  • Il est possible de régler ensemble plusieurs éléments de déflexion (jeux d'éléments de déflexion, par exemple)
  • Pour un réglage affiné, les jeux d'éléments de déflexion peuvent être déconnectés les uns des autres
  • Pour régler un jeu d'éléments de déflexion, déplacez les deux ailettes extérieures du jeu avec les deux mains
  • Le réglage peut être réalisé par pas de 15° jusqu'à 45° max. vers la gauche ou vers la droite
  • Les éléments sont réglés en usine pour assurer un soufflage d'air droit

Si le soufflage d'air n'est pas droit, la puissance côté eau en sera légèrement affectée. Les effets peuvent être pris en considération lors du dimensionnement à l'aide de l'Easy Product Finder.

  • L1 = LN − 62
  • L2 = (LN − 62) ∕ 2
  • L3 = L – LN + 10
  • L4 = L – LN + 52

Dimensions [mm]

ØD H HS

123

170

99

158

205

116,5


Dimensions [mm]

B E

593

193

598

195

618

205

623

208

B = Largeur du cadre frontal


Poids

LN Lmin Lmax m
LN mm kg

900

893

1500

20 – 33

1,8

1200

1193

1800

26 – 40

2,4

1500

1493

2100

33 – 46

3,0

1800

1793

2400

39 – 53

3,6

2100

2093

2700

46 – 59

4,2

2400

2393

3000

53 – 66

4,8

2700

2693

3000

59 – 66

5,4

3000

2993

3000

66

6,0

L = Longueur totale (façade du diffuseur)

LN = longueur nominale

① Eau contenue

Section non-active en tant qu'extension : 10 kg/m

Les différences de poids concernant les nombreuses largeurs peuvent être ignorées.


  • L5 = L − 62
  • L6 = (LN − 74) ∕ 2
  • L7 = (LN − 64) ∕ 2
  • L8 = (LN − 60) ∕ 4
  • L9 = ((L − LN + 53) ∕ 2) − 26

Dimensions [mm]

ØD ØD1 H HS

123

123

170

99

123

158

205

116,5

158

123

205

116,5

158

158

205

116,5


Dimensions [mm]

B E

593

193

598

195

618

205

623

208

B = Largeur du cadre frontal


Poids

LN ØD1 [mm] Lmax m
LN 123 158 Lmax m
LN Lmin Lmax m
LN mm kg

900

1150

1185

1500

20 – 33

1,8

1200

1450

1485

1800

26 – 40

2,4

1500

1750

1785

2100

33 – 46

3,0

1800

2050

2085

2400

39 – 53

3,6

2100

2350

2385

2700

46 – 59

4,2

2400

2650

2685

3000

53 – 66

4,8

2700

2950

2985

3000

59 – 66

5,4

L = Longueur totale (façade du diffuseur)

LN = longueur nominale

① Eau contenue

Section non-active en tant qu'extension : 10 kg/m

Les différences de poids concernant les nombreuses largeurs peuvent être ignorées.


Exemples de montage, Détails d'installation, Information de base et nomenclature

  • Exemples de montage
  • Détails d'installation
  • Information de base et nomenclature

Installation et mise en service

  • De préférence pour les locaux d'une hauteur libre maximale de 4,0 m
  • Montage à ras du plafond
  • Longueurs de 893 à 3000 mm et largeurs de 593, 598, 618 et 623 mm, pour tous types de plafond, notamment aux plafonds tramés de 600 ou 625
  • Raccordement air primaire latéral
  • La poutre climatique possède 4 points de suspension pour le montage sur site (par le client)
  • Montage et raccordements à réaliser sur site ; le matériel de fixation, de raccordement et d'étanchéité sera fourni sur site
  • Les batteries sont équipées de raccordements eau aller et retour sur le côté


Montage en faux plafond ou dans des plafonds fermés

  • Utiliser les points de suspension pour éviter une charge excessive sur le plafond

Schéma de la diffusion par mélange 00102843_0


LN [mm]

Longueur nominale

LWA [dB(A)]

Niveau de puissance acoustique

tPr [°C]

Température de l'air primaire

tWV [C°]

Température de l'écoulement d'eau - refroidissement/chauffage

tR [C°]

Température de la pièce

tR [C°]

Température de la pièce

tAN [C°]

Température de l'arrivée d'air secondaire

QPr [W]

Rendement thermique – air primaire

Qtot [W]

Rendement thermique – total

QW [W]

Rendement thermique – côté eau, refroidissement/chauffage

VPr [l/s]

Débit d'air primaire

VPr [m³/h]

Débit d'air primaire

VW [l/h]

Débit d'eau – refroidissement/chauffage

V [l/h]

Débit

∆tW [K]

Écart de température – eau

∆pW [kPa]

Perte de pression, côté eau

∆pt [Pa]

Perte de charge totale, côté air

∆tPr = tPr - tR [K]

Écart entre la température de l'air primaire et la température de la pièce

∆tRWV = tWV - tR [K]

Écart entre la température de l'écoulement d'eau et la température de la pièce

∆tWm-Ref [K]

Écart entre la température moyenne de l'eau et la température de référence

LN [mm]

Longueur nominale

Flux mélangés

L’air est soufflé dans l’espace depuis le diffuseur à une vitesse comprise entre 2 et 5 m/s. Le jet d’air en résultant se mélange à l’air ambiant et ventile l’intégralité de l’espace. Les systèmes de soufflage par mélange assurent, de manière standard, une diffusion de température et une qualité d’air uniformes au sein de l’espace. La vitesse initialement élevée du jet d'air turbulent décroît rapidement en raison des forts taux d'induction des systèmes de soufflage par mélange.

Téléchargements

Information produit

Certificats

production {"X-Frame-Options"=>"SAMEORIGIN", "X-XSS-Protection"=>"1; mode=block", "X-Content-Type-Options"=>"nosniff", "X-Download-Options"=>"noopen", "X-Permitted-Cross-Domain-Policies"=>"none", "Referrer-Policy"=>"strict-origin-when-cross-origin", "Content-Security-Policy"=>"frame-ancestors 'self' https://api.scrivito.com https://punchoutcommerce.com https://www.trox.de https://trox-extern.com https://psp40.onventis.com https://psp22.onventis.com https://trox4u.troxgroup.com", "Strict-Transport-Security"=>"max-age=31536000; includeSubDomains", "Content-Type"=>"text/html; charset=utf-8"}

Partager la page

Recommander cette page

Vous avez la possibilité de recommander cette page en partageant le lien.

Les champs marqués d'une étoile (*) sont obligatoires.

Contact

Merci pour votre message !

Votre recommandation a été envoyée et sera bientôt reçue par le destinataire.

Contact

Nous sommes à votre disposition

Veuillez spécifier le sujet de votre requête et vos coordonnées.
Tel.: +33 1 56 70 54 54

Les champs marqués d'une étoile (*) sont obligatoires.

Contact

Merci pour votre message !

Votre message a été reçu par le Centre de Service et est en cours de traitement.
Notre département des demandes de service vous contactera sous peu.
Si vous avez des questions d'ordre général sur nos produits et services, vous pouvez également nous contacter à l'adresse suivante:
Tél .: +49 (0) 2845 2020 | Fax: +49 (0) 2845 202265

Contact

Nous sommes à votre disposition

Veuillez spécifier le sujet de votre requête et vos coordonnées.
Tel.: +33 1 56 70 54 54

Pièce jointe (max. 10MB)

Les champs marqués d'une étoile (*) sont obligatoires.

Contact

Merci pour votre message !

Votre message a été reçu par le Centre de Service et est en cours de traitement.
Notre département des demandes de service vous contactera sous peu.
Si vous avez des questions d'ordre général sur nos produits et services, vous pouvez également nous contacter à l'adresse suivante:
Tél .: +49 (0) 2845 2020 | Fax: +49 (0) 2845 202265
