FD | TROX France Sarl

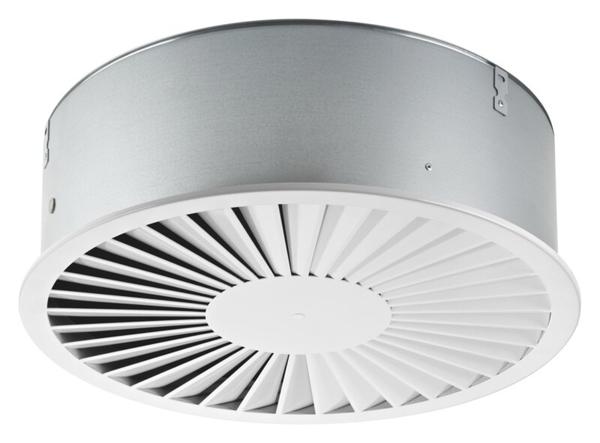

Façade de diffuseur circulaire avec caisson de raccordement circulaire et piquage horizontal

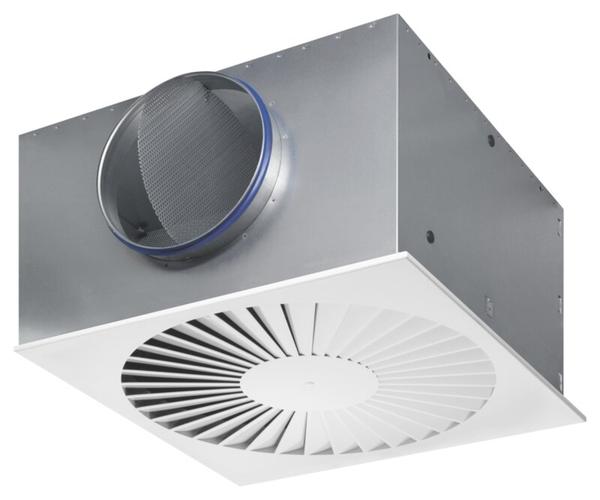

Façade de diffuseur carrée avec caisson de raccordement carré et piquage horizontal

Façade de diffuseur circulaire avec caisson de raccordement circulaire et piquage vertical

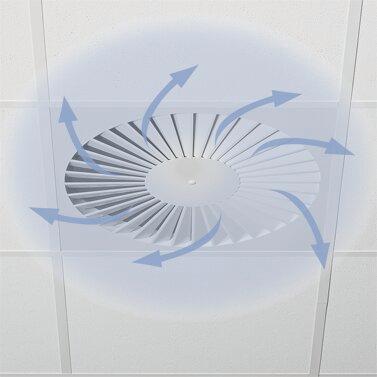

Soufflage horizontal rotatif

FD

Pour les zones de confort, avec ailettes fixes

Diffuseurs à jet hélicoïdal circulaires et carrés à forte induction pour des taux de renouvellement d'air élevés
■ Dimensions nominales 300, 400, 500, 600, 625
■ Plage de débit volumique : 9 à 235 l/s ou 31 à 846 m³/h
■ Façade de diffuseur en tôle d'acier galvanisé, peinte par poudrage
■ Pour le soufflage et l'extraction d'air
■ Pour débits volumiques variables et constants
■ Pour tout type de plafond, et avec un bord élargi également adapté à une installation suspendue
■ Diffuseurs à jet hélicoïdal de petite taille pour trames de plafond 600 et 625
■ Les niveaux d'induction élevés entraînent une diminution rapide de la différence de température et de la vitesse du flux d'air
■ Système idéal pour les zones de confort
Équipement et accessoires en option
■ Façade apparente disponible dans les teintes RAL CLASSIC
■ Caisson de raccordement carré avec lame de registre actionnée par cordelette et prise de pression

Informations générales

Application

Diffuseurs à jet hélicoïdal pour le soufflage d'air et l'extraction d'air dans les zones de confort
Une solution conçue pour les maîtres d'ouvrage et les architectes exigeants en matière d'architecture et de design.
Soufflage d'air par jet hélicoïdal horizontal pour une ventilation par mélange
Jet hélicoïdal à fort taux d'induction assurant une réduction rapide de la différence de température et de la vitesse du flux (soufflage)
Pour débits volumiques variables et constants
Pour des différences de température entre l'air soufflé et l'air ambiant comprises entre -12 et +10 K
Pour les locaux dont la hauteur ne dépasse pas 4 m (jusqu'au dessous du plafond suspendu)
Pour tous les types de systèmes plafonniers

Diffuseurs à jet hélicoïdal de plus petite taille, adaptés aux trames de plafond de 600 ou 625

Avec un rebord élargi, également adapté à un montage suspendu (modèle de soufflage)

Caractéristiques spéciales

Les niveaux d'induction élevés entraînent une diminution rapide de la différence de température et de la vitesse du flux d'air
Pour tout type de plafond, et avec un bord élargi également adapté à une installation suspendue
Diffuseurs à jet hélicoïdal de plus petite taille, adaptés aux trames de plafond de 600 ou 625
Piquage horizontal et vertical
Taux de renouvellement d'air ambiant très élevé possible grâce à la disposition en rangées avec un espacement minimal de 0,9 m

Dimensions nominales

300, 400, 500, 600, 625

Modèles

FD-Q : façade de diffuseur carrée
FD-R : façade de diffuseur circulaire
FD-*-Z : soufflage d'air
FD-*-A : extraction d'air

Piquage

H : piquage horizontal
V : piquage vertical

Accessoires

Joint à lèvres

Disponible en option

Remarque : Pour les caissons de raccordement circulaires à piquage horizontal : le joint à lèvres est uniquement disponible en combinaison avec une lame de registre.

Options associées

M : registre pour l'équilibrage du débit
MN : prise de pression et clapet actionné par une cordelette pour l'équilibrage du débit volumique avec la façade du diffuseur en place (uniquement avec caisson de raccordement carré)

Caractéristiques d'exécution

Le piquage convient aux conduits de ventilation circulaires conformes aux normes EN 1506 ou EN 13180
Les piquages sont toujours équipés d'une rainure destinée à accueillir un joint à lèvre.
Il est possible de remplacer le joint à lèvre ultérieurement
En option : le joint à lèvre et la lame du registre sont montés en usine
Montage simple de la façade du diffuseur grâce à la vis de fixation centrale avec embout

Caisson de raccordement carré

Piquage en tôle d'acier galvanisée
Élément répartiteur garantissant un débit d'air uniforme à travers la façade du diffuseur (version soufflage)

Caisson de raccordement circulaire

Avec piquage vertical : piquage en tôle d'acier galvanisée
Avec piquage horizontal : piquage en plastique ABS noir
Élément répartiteur garantissant un débit d'air uniforme à travers la façade du diffuseur (version soufflage)

Matériaux et finitions
Façade de diffuseur

Fabriquée en tôle d'acier galvanisée
Peinture par poudrage RAL 9010, blanc pur (aucune indication)
P1 : peinture par poudrage, teinte RAL CLASSIC

Lame de registre

Fabriquée en plastique ABS

Caisson de raccordement circulaire

Fabriqué en tôle d'acier galvanisée
Avec piquage vertical

Piquage en tôle d'acier galvanisée
Pour le soufflage d'air, avec une plaque perforée galvanisée pour la distribution de l'air

Avec piquage horizontal

Piquage en plastique ABS noir, ignifugé conformément à la norme UL94, V0
Équipé d'un élément répartiteur en polyester pour le soufflage d'air

Traverse en tôle d'acier galvanisée destinée au montage de la façade du diffuseur

Caisson de raccordement carré

Fabriqué en tôle d'acier galvanisée
Avec piquage horizontal
Piquage en tôle d'acier galvanisée
Pour le soufflage d'air, avec une plaque perforée galvanisée pour la distribution de l'air
Traverse en tôle d'acier galvanisée destinée au montage de la façade du diffuseur

Joint à lèvres

Fabriqué en Evoprene

Normes et directives

Piquage, convient aux conduits de ventilation conformes aux normes EN 1506 ou EN 13180
Niveau de puissance acoustique du bruit du flux d'air mesuré suivant EN ISO 5135

Maintenance

Maintenance réduite, car la structure et les matériaux ne sont pas sujets à l'usure.
Inspection et nettoyage conformément à VDI 6022

Déclaration des produits chimiques

Directive européenne 2011/65/UE (RoHS)

Ce produit ou ses versions simples sont conformes à la directive européenne 2011/65/UE (RoHS) sur la restriction de l’utilisation de certaines substances dangereuses dans les équipements électriques et électroniques. Pour plus d'informations, veuillez consulter nos déclarations environnementales de produits.

REACH 1907/2006 (règlement CE REACH)

Ce produit ou ses versions simples sont conformes aux dispositions du règlement CE n° 1907/2006, également connu sous le nom de REACH (enregistrement, évaluation, autorisation et restriction des substances chimiques). Pour plus d'informations, veuillez consulter nos déclarations environnementales de produits.

Information technique

Schéma du FD avec caisson de raccordement carré et piquage latéral

	En option
1 Façade du diffuseur	7 Joint à lèvres
2 Vis de fixation centrale avec cache décoratif	8 Lame du registre pour l'équilibrage du débit volumique
3 Caisson de raccordement	9 Prise de pression
4 Barre transversale	10 Cordelette verte, qui ferme la lame du registre
5 Trou de suspension	11 Cordelette blanche, qui ouvre la lame du registre
6 Piquage	12 Tube de mesure
	13 Étiquette de texte qui indique le modèle du caisson de raccordement
	14 Plaque perforée comme élément répartiteur (uniquement pour le soufflage)

Les diffuseurs plafonniers à jet hélicoïdal permettent à l'air provenant des systèmes de ventilation de s'écouler dans la pièce en formant un jet hélicoïdal. Le débit d'air qui en résulte induit un air intérieur de grande qualité en réduisant rapidement la vitesse de l'écoulement de l'air intérieur et l'écart de température entre l'air soufflé et l'air ambiant. Les diffuseurs plafonniers à jet hélicoïdal permettent des débits d'air élevés. Il en résulte un système de ventilation par mélange pour les zones de confort qui assure une bonne circulation de l'air dans le local et de faibles turbulences dans la zone de séjour. Les diffuseurs à jet hélicoïdal de type FD sont équipés d'ailettes de déflexion fixes. Le flux d'air est horizontal et se répartit de manière radiale. La différence de température entre l'air soufflé et l'air ambiant peut varier de -12 à +10 K. Une lame de registre (en option) facilite l'équilibrage du débit volumique lors de la mise en service. Prise de pression et lame de registre actionnée par une cordelette (en option) pour l'équilibrage du débit volumique avec la façade en place. Afin de donner au local un design esthétique et uniforme, les diffuseurs de type FD peuvent également être utilisés pour l'extraction d'air.

Dimensions nominales	300, 400, 500, 600, 625 mm
Dimensions de la dalle de plafond	598 × 598 ou 623 × 623
Débit d'air minimal, avec Δtz = -6 K	9 – 28 l/s ou 31 – 102 m³/h
débit volumique maximal, à LWA ≅ 50 dB(A)	70 – 235 l/s ou 252 – 846 m³/h
Différence de température entre l'air soufflé et l'air ambiant	-12 – +10 K

Ce texte de spécification décrit les propriétés générales du produit. Les textes d'autres versions peuvent être créés avec notre programme de sélection Easy Product Finder.

Texte des spécifications

Diffuseurs à jet hélicoïdal FD avec une façade carrée ou circulaire.

Pour le soufflage et l'extraction d'air dans les zones de confort
Jusqu'à 35 renouvellements d'air par heure
Pour montage dans tous les types de plafonds suspendus

Composant prêt à être installé, comprenant :

Façade de diffuseur à ailettes disposées radialement
Caisson de raccordement carré ou circulaire

Caisson de raccordement

Avec façade de diffuseur carrée (-Q) et piquage horizontal (-H) : modèle carré

Avec des trous de perçage pour la suspension

Avec façade de diffuseur circulaire (-R) et piquage horizontal (-H) : modèle circulaire

Pattes de suspension

Pour les diffuseurs à façade carrée (-Q) ou circulaire (-R) avec piquage vertical (-V) : modèle circulaire

Avec des pattes de suspension pour l'accrocher

Piquage à rainure destiné à être monté en usine ou installé ultérieurement avec un joint à lèvre
Piquage muni de points de fixation pour une lame de registre

La lame du registre peut être fixée ultérieurement sur des piquages galvanisés

Pour l'air soufflé, équipé d'un élément répartiteur
Avec traverse pour la fixation de la façade du diffuseur

Façade de diffuseur

Façade de diffuseur équipée d'ailettes de déflexion fixes pour un jet hélicoïdal horizontal à forte induction
La façade est fixée sur la barre transversale à l'aide d'une vis centrale dissimulée par un cache décoratif

Caractéristiques spéciales

Les niveaux d'induction élevés entraînent une diminution rapide de la différence de température et de la vitesse du flux d'air
Pour tout type de plafond, et avec un bord élargi également adapté à une installation suspendue
Diffuseurs à jet hélicoïdal de plus petite taille, adaptés aux trames de plafond de 600 ou 625
Piquage horizontal et vertical
Taux de renouvellement d'air ambiant très élevé possible grâce à la disposition en rangées avec un espacement minimal de 0,9 m

Matériaux et finitions

Façade de diffuseur

Fabriquée en tôle d'acier galvanisée
Peinture par poudrage RAL 9010, blanc pur (aucune indication)
P1 : peinture par poudrage, teinte RAL CLASSIC

Lame de registre

Fabriquée en plastique ABS

Caisson de raccordement circulaire

Fabriqué en tôle d'acier galvanisée
Avec piquage vertical

Piquage en tôle d'acier galvanisée
Pour le soufflage d'air, avec une plaque perforée galvanisée pour la distribution de l'air

Avec piquage horizontal

Piquage en plastique ABS noir, ignifugé conformément à la norme UL94, V0
Équipé d'un élément répartiteur en polyester pour le soufflage d'air

Traverse en tôle d'acier galvanisée destinée au montage de la façade du diffuseur

Caisson de raccordement carré

Fabriqué en tôle d'acier galvanisée
Avec piquage horizontal
Piquage en tôle d'acier galvanisée
Pour le soufflage d'air, avec une plaque perforée galvanisée pour la distribution de l'air
Traverse en tôle d'acier galvanisée destinée au montage de la façade du diffuseur

Joint à lèvres

Fabriqué en Evoprene

Caractéristiques techniques

Dimensions nominales : 300, 400, 500, 600, 625 mm

Débit volumique minimal, à ΔtZ = -6 K: 9 – 28 l/s ou 31 – 102 m³/ h

Débit volumique maximal, à LWA ≅ 50 dB(A): 70 – 235 l/s ou 252 – 846 m³/h

Différence de température entre l'air soufflé et l'air ambiant : -12 - +10 K

Normes et directives

Piquage, convient aux conduits de ventilation conformes aux normes EN 1506 ou EN 13180
Niveau de puissance acoustique du bruit du flux d'air mesuré suivant EN ISO 5135

–

500 × 598

P1 - RAL 9016

1 Type
FD Diffuseur à jet hélicoïdal

2 Style d'exécution
R circulaire
Q carré

3 Système
Z Soufflage d'air
A Extraction d'air

4 Piquage
H avec piquage horizontal
V avec piquage vertical (le caisson de raccordement est toujours circulaire)

5 Lame du registre pour l'équilibrage du débit volumique
Aucune indication : sans lame de registre
M avec lame de registre
MN avec cordelettes et prise de pression (uniquement avec caisson de raccordement carré)

6 Accessoires
Aucune indication : sans accessoires
L avec joint à lèvres

7 Dimensions nominales [mm]
Dimension nominale du diffuseur à jet hélicoïdal × dimension de la dalle de plafond

Dimension nominale du diffuseur à jet hélicoïdal
300, 400, 500, 600, 625

Dimensions des dalles de plafond (uniquement pour le style d'exécution Q)
Aucune indication : dimensions des dalles de plafond en fonction des dimensions nominales du diffuseur à jet hélicoïdal
598 dalle de plafond carrée, 598 x 598 mm (non compatible avec le diffuseur à jet hélicoïdal de dimension nominale 625)
623 dalle de plafond carrée, 623 x 623 mm

8 Surface apparente
Aucune indication : peinture par poudrage RAL 9010 (blanc pur)
P1 peinture par poudrage ; préciser la teinte RAL CLASSIC

Taux de brillance
RAL 9010 GU 50
RAL 9006 GU 30
Toutes les autres teintes RAL GU 70

Remarque : Les caissons de raccordement circulaires à piquage horizontal n'ont ni lame de registre ni joint à lèvres, ou ni lame de registre ni joint à lèvres. Les caractéristiques 2 et 4 définissent la géométrie du caisson de raccordement.

Exemple de commande : FD-Q-Z-H-M-L/500×598/P1-RAL9016

Type	FD – diffuseur à jet hélicoïdal
Style d'exécution	carré
Système	Soufflage d'air
Piquage	avec piquage horizontal
Lame de registre pour l'équilibrage du débit volumique	avec lame de registre
Accessoires	avec joint à lèvres
Dimensions nominales [mm]	Dimensions nominales 500, dalle de plafond carrée, 598 x 598 mm
Surface apparente	peinture par poudrage, RAL 9016 (blanc signalisation), GU 70

Téléchargements

Information produit

Fiche technique du produit FD

FD_PD_2026_07_06_DE_fr Fiche technique du produit 800 ko pdf

Manuels d'utilisation

Manuel d'installation Diffuseurs plafonniers

Montageanleitung_Deckenluftdurchl-sse_A00000054447_V2_2026_05_29_FR_fr Manuel d'installation 400 ko pdf

TROX Services

Produits Tous les produits TROX

TROX Easy Product Finder - Rapide. Fiable. Innovant.

Tour de Competence une mise en scène passionnante

En cliquant sur ce bouton, vous nous autorisez à vous offrir une expérience de navigation et d'achat de qualité sur notre site web. Ces cookies comprennent ceux qui sont nécessaires au fonctionnement du site et au contrôle de nos services et applications, ainsi que ceux qui sont utilisés uniquement à des fins statistiques, pour des paramètres de commodité ou pour afficher un contenu personnalisé. Vous pouvez décider quelles catégories vous souhaitez autoriser et vous pouvez ajuster les paramètres d'utilisation des données en fonction de vos propres besoinsS. Veuillez noter que, selon les paramètres que vous avez sélectionnés, toutes les fonctionnalités de la page peuvent ne pas être disponibles. Vous pouvez modifier votre sélection à tout moment.

NÉCESSAIRE D’UN POINT DE VUE TECHNIQUE

Ces cookies sont nécessaires au bon fonctionnement de notre site Internet et ne peuvent pas être désactivés. En règle générale, ces cookies ne sont définis qu'en réponse aux actions que vous avez entreprises, comme la définition de vos préférences de confidentialité ou la préparation de votre panier. De plus, des fonctionnalités ou supports liés à la sécurité via un webchat dédié sont intégrés, y compris tous les cookies de session de TROX définis une fois que vous vous êtes connecté en tant que client. Vous pouvez configurer votre navigateur pour bloquer ces cookies ou vous en informer. En conséquence, cependant, certaines zones du site Web peuvent ne pas fonctionner comme prévu.

STATISTIQUES ET ANALYSE DE SITE WEB

Ces cookies permettent de collecter des données à des fins de statistiques et d'analyses afin que TROX puisse mesurer les performances des sites Web visités, identifier les problèmes techniques et trouver des points de départ pour l'optimisation. Ils peuvent être définis par nous ou par des tiers dont nous utilisons les services sur nos sites. Les utilisateurs aident également à identifier, par exemple, quelles pages sont utilisées le plus fréquemment ou rarement ou comment les gens naviguent entre les pages Web. Toutes les informations utilisées par des tiers sont agrégées et anonymisées.

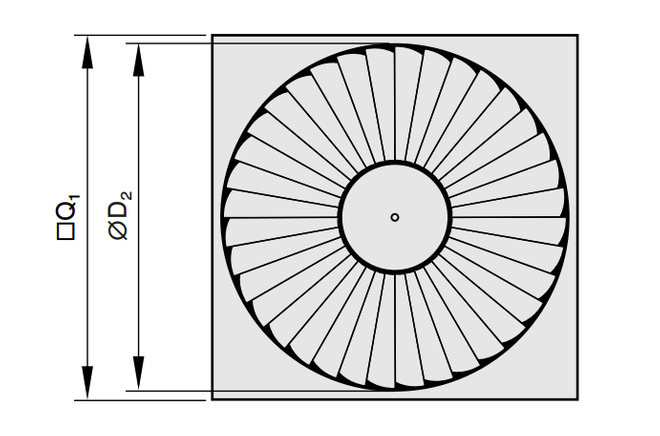

FD

Pour les zones de confort, avec ailettes fixes

Informations générales

Information technique

Téléchargements

Information produit

Fiche technique du produit FD

Manuels d'utilisation

Manuel d'installation Diffuseurs plafonniers

TROX Services

NÉCESSAIRE D’UN POINT DE VUE TECHNIQUE

STATISTIQUES ET ANALYSE DE SITE WEB

COMMODITÉ ET PERSONNALISATION

POUR LA MEILLEURE EXPÉRIENCE TROX POSSIBLE
