VDW-Q-Z/500×24


Façades circulaires avec plenum circulaire

Caisson de raccordement avec clapet de réglage (en option)

Façade carrée avec plenum rectangulaire

VDW-R-Z-V-M-L/600×24

Façade circulaire avec plénum de raccordement circulaire et raccordement sur le dessus





VDW-R-Z/600×48/Q21

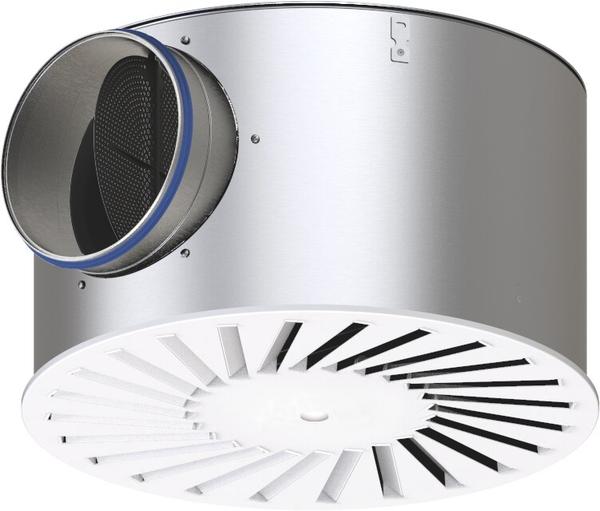

Façade circulaire avec ailettes blanches

VDW-Q-Z/825×72

Diffuseur jusqu'à la dimension 825


VDW

TAUX D'INDUCTION TRÈS ÉLEVÉ GARANTISSANT UN HAUT NIVEAU DE CONFORT DANS LA ZONE DE SÉJOUR. AVEC AILETTES DE DIFFUSION RÉGLABLES DE MANIÈRE MANUELLE ET INDIVIDUELLE




Diffuseurs plafonniers à jet hélicoïdal circulaires et carrés pour fortes variations de l'air ambiant


  • Dimensions nominales : 300, 400, 500, 600, 625, 825
  • Débits d'air : 7 à 470 l/s ou 25 à 1692 m³/h
  • Façade en acier galvanisé recouvert de peinture poudre
  • Pour le soufflage et la reprise
  • Pour débits d'air variables ou constants
  • Pour tout type de plafond, et avec un bord élargi également adapté à une installation suspendue
  • Niveaux d'induction élevé garantissant un faible gradient de température ainsi qu'une faible vitesse résiduelle dans la zone de confort
  • Taux de renouvellement d'air ambiant très élevé grâce à la disposition en rangées, avec un pas minimum de 0,9 m (d'axe à axe)
  • Idéal pour les zones de confort
  • Les façades de diffusion circulaires peuvent être facilement montées sans outils dans un plénum de raccordement circulaire avec embout horizontal

Équipements et accessoires en option


  • Façade exposée disponible en nuances de couleurs RAL CLASSIC, ailettes  noires ou blanches
  • Raccordement en gaine horizontal ou vertical
  • Caisson de raccordement avec clapet de réglage et prise  de pression









Informations générales

Application

  • Les diffuseurs plafonniers à jet hélicoïdal sont utilisés comme diffuseurs de soufflage d'air ou de reprise pour les zones de confort
  • Élément de décoration design pour les maîtres d'ouvrage et les architectes exigeants sur le plan esthétique
  • Sortie d'air en soufflage hélicoïdal horizontal pour une ventilation mélangée
  • Le jet hélicoïdal efficace crée des niveaux d'induction élevés, ce qui réduit rapidement les différences de température et la vitesse des flux d'air (modèle soufflage)
  • Pour débits d'air variables ou constants
  • Pour soufflage à des différences de température d'air ambiant de -12 à +10 K
  • Pour les locaux d'une hauteur maximale de 4 mètres (bord inférieur du plafond suspendu)
  • Pour tous les types de plafonds
  • Avec un bord élargi également adapté à un montage suspendu (modèle soufflage)

Caractéristiques spéciales

  • Les niveaux d'induction élevés entraînent une diminution rapide de la différence de température et de la vitesse du flux d'air

  • Pour tout type de plafond, et avec un bord élargi également adapté à une installation suspendue

  • Raccordement en gaine, horizontal ou vertical

  • Taux de renouvellement d'air ambiant très élevé possible grâce à la disposition en rangées avec une distance de pas minimale de 0,9 m

Dimensions nominales

  • 300 × 8, 400 × 16, 500 × 24, 600 × 24, 600 × 48, 625 × 24, 625 × 54, 825 × 72

Modèles

  • VDW-Q: Façade carrée
  • VDW-R: Façade circulaire
  • VDW-*-Z: Soufflage
  • VDW-*-A: Reprise


Raccordement

  • H: Raccordement horizontal
  • V: Raccordement vertical

Accessoires

  • Joint à lèvres
    Pour les plénums circulaires avec raccordement horizontal, le joint à lèvres n'est disponible qu'en combinaison avec le registre de réglage de débit. Dans le cas contraire, il peut toujours être sélectionné en option.

Options associées

  • M : Clapet pour équilibrage du débit

  • MN : Prise de pression et clapet actionné par une cordelette pour l'équilibrage du débit avec la façade en place (uniquement avec plenum rectangulaire)

Caractéristiques d’exécution

  • Collerette de raccordement adaptée aux gaines circulaires conformément aux normes EN 1506 ou EN 13180

  1. Plénums rectangulaires et plenums avec raccordement vertical.
  • Collerette en tôle d'acier galvanisée
  • Rainure disponible uniquement si la caractéristique de densité des lèvres a été sélectionnée


  1. Plenums circulaires à raccordement horizontal pour les dimensions nominales 250, 400L, 400H and 600
  • Collerette en plastique ABS noir
  • Collerette de raccordement avec rainure pour joint à lèvres
  • Montage ultérieur du joint à lèvres possible
  • Le clapet et le joint à lèvre sont monté en usine
  • Caisson de raccordement pour soufflage, avec élément répartiteur optimisé qui garantit un flux d'air uniforme sur la façade du diffuseur
  • Montage simple de la façade du diffuseur grâce à la vis de fixation centrale avec capuchon
  • Caisson de raccordement pour soufflage, avec élément répartiteur optimisé qui garantit un flux d'air uniforme sur la façade du diffuseur
  • Montage simple de la façade du diffuseur grâce à la vis de fixation centrale à embout décoratif

Matériaux et finitions

  • Façade de grille en tôle galvanisée
  • Q; R : Plénum de raccordement en tôle d'acier galvanisée avec traverse en tôle d'acier galvanisée pour soutenir la façade du diffuseur.
  • Caissons de raccordement avec raccordement vertical et caissons de raccordement carrés avec raccordement horizontal : pour le soufflage toujours avec tôle galvanisée perforée pour la diffusion d'air
  • Caissons de raccordement horizontal circulaire : adapté au soufflage avec élément d'équilibrage en polyester
  • Caissons de raccordement carrés et caissons de raccordement à raccordement vertical : collerette en tôle d'acier galvanisée
  • Caissons de raccordement circulaires avec raccordement horizontal : collerette en ABS noir, conforme à UL94, ignifuge V0
  • Ailettes de déflexion en plastique, UL 94, V-0, ignifuge
  • Joint à lèvres en Evoprene
  • Façade peinte en blanc pur (RAL 9010)
  • P1 : revêtement par poudre, couleur RAL Classic
  • Ailettes de soufflage d'air similaires à RAL 9005, noires ; variante de reprise sans ailettes de déflexion
  • Q11 : Ailettes de déflexion pour la reprise similaire à RAL 9005, noires
  • Q21 : Ailettes de déflexion pour le soufflage et la reprise similaires à RAL 9010, blanches


Normes et directives

  • Niveau de puissance acoustique du bruit du flux d'air mesuré suivant EN ISO 5135

Maintenance

  • Maintenance réduite, étant donné que la structure et les matériaux ne nécessitent aucun entretien.
  • Inspection et nettoyage conformément à VDI 6022

Description

Modèles

  • VDW-Q: Façade carrée
  • VDW-R: Façade circulaire
  • VDW-*-Z: Soufflage
  • VDW-*-A: Reprise


Raccordement

  • H: Raccordement horizontal
  • V: Raccordement vertical

Accessoires

  • Joint à lèvres
    Pour les plénums circulaires avec raccordement horizontal, le joint à lèvres n'est disponible qu'en combinaison avec le registre de réglage de débit. Dans le cas contraire, il peut toujours être sélectionné en option.

Options associées

  • M : Clapet pour équilibrage du débit
  • MN : Prise de pression et clapet actionné par une cordelette pour l'équilibrage du débit avec la façade en place (uniquement avec plenum rectangulaire)

Dimensions nominales


  • 300 × 8, 400 × 16, 500 × 24, 600 × 24, 600 × 48, 625 × 24, 625 × 54, 825 × 72



Information technique

Fonctionnement, Caractéristiques techniques, Sélection rapide, Texte de spécification, Codes de commande

  • Fonctionnement
  • Caractéristiques techniques
  • Sélection rapide
  • Texte de spécification
  • Codes de commande

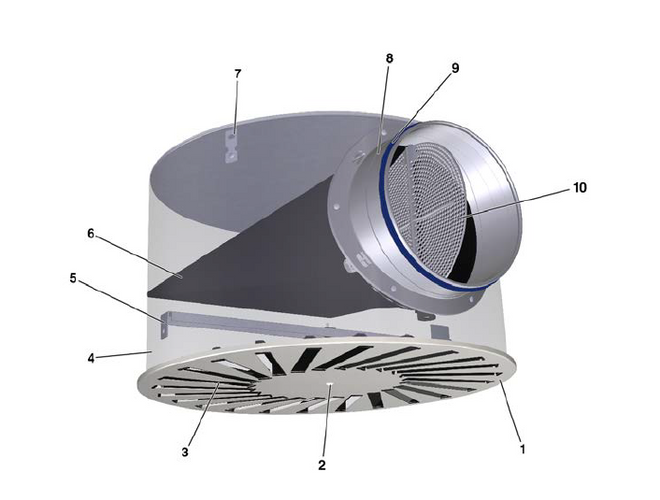

Les diffuseurs plafonniers à jet hélicoïdal, utilisés dans les systèmes de conditionnement d'air, créent un jet tourbillonnaire permettant d'introduire, dans de bonnes conditions de température et de vitesse, de l'air dans les locaux. Les diffuseurs plafonniers à jet hélicoïdal permettent des débits d'air importants. Il en résulte une ventilation mélangée dans les zones de confort, avec une bonne ventilation globale du local, qui ne crée qu'une très faible turbulence dans la zone de séjour. Les diffuseurs plafonniers à jet hélicoïdal de type VDW possèdent des ailettes réglables. La veine d'air peut être réglée afin de répondre aux différentes exigences locales. Soufflage horizontal  une direction, deux directions ou  omnidirectionnel. Possibilité de soufflage à la verticale, mais uniquement pour le chauffage. Le soufflage avec une différence de température d'air ambiant peut aller de –12 à +10 K. Un clapet (en option) simplifie l'équilibrage du débit pour la mise en service. Prise de pression et clapet actionné par une cordelette (en option) pour l'équilibrage du débit avec la façade en place. Afin de donner au local un look esthétique et uniforme, les diffuseurs de type VDW peuvent également être utilisés pour la reprise. Les ailettes ne sont pas nécessaires pour la reprise.




Dimensions nominales300, 400, 500, 600, 625, 825 mm
Débit d'air minimal, avec ΔtZ = –-6 K7 – 99 l/s ou 25 – 357 m³/h
Débit d'air maximal, avec LWA ≅ 50 dB(A)80 – 470 l/s ou 288 – 1692 m³/h
Delta de température entre l'air soufflé et la température ambiante-12 – 10 K

Les tableaux de sélection rapide offrent un bon aperçu des débits d'air, des niveaux de puissance acoustique et des pressions différentielles correspondants. Les débits d'air minimum s'appliquent au soufflage avec une différence de température d'air ambiant de –6 K. Les débits maximum s'appliquent à un niveau de puissance acoustique d'environ 50 dB (A) avec le clapet de réglage en position 0°. Les valeurs exactes de l'ensemble des paramètres peuvent être déterminées à l'aide de notre programme de sélection Easy Product Finder.


VDW-*-Z-H (soufflage), niveau de puissance acoustique et pression différentielle totale


DNqv [l/s]qv [m³/h]45°90°
Δpt [Pa]LWA [dB(A)]Δpt [Pa]LWA [dB(A)]Δpt [Pa]LWA [dB(A)]
300 × 87261<151<151<15
300 × 835108122014202221
300 × 860198413846387439
300 × 8852888750985115752
400 × 1613461<151<151<15
400 × 1660198112113202620
400 × 16100360383944408540
500 × 2470252101814213524
500 × 241254503136454011243
500 × 241756486550945423359
600 × 24, 625 × 24281021<151<152<15
600 × 24, 625 × 24105360102213233026
600 × 24, 625 × 24165612283838408743
600 × 24, 625 × 242608645650755417457
600 × 48401451<152<154<15
600 × 48130432102216263931
600 × 482107202738434410948
600 × 4830510085350855821463
625 × 54140468102316264233
625 × 542257562738424410949
625 × 5431010445150815920862
825 × 72993573<154<1510<15
825 × 72225756112517274628
825 × 7247016924750705519354

Position du clapet : 0°, 45°, 90°





VDW-*-Z-V (soufflage), niveau de puissance acoustique et pression différentielle totale


DNqv [l/s]qv [m³/h]45°90°
Δpt [Pa]LWA [dB(A)]Δpt [Pa]LWA [dB(A)]Δpt [Pa]LWA [dB(A)]
300 × 87261<151<151<15
300 × 830108122014202221
300 × 855198413846387439
300 × 8802888750985115752
400 × 1613461<151<151<15
400 × 1655198112113202620
400 × 16100360383944408540
400 × 161405047450865116752
500 × 2419701<151<153<15
500 × 2470252101814213524
500 × 241254503136454011243
500 × 241806486550945423359
600 × 24, 625 × 24281021<151<152<15
600 × 24, 625 × 24100360102213233026
600 × 24, 625 × 24170612283838408743
600 × 24, 625 × 242408645650755417457
600 × 48401451<152<154<15
600 × 48120432102216263931
600 × 482007202738434410948
600 × 4828010085350855821463
625 × 54521862<153<157<15
625 × 54130468102316264233
625 × 542107562738424410949
625 × 5429010445150815920862
825 × 72993573<154<1510<15
825 × 72210756112517274628
825 × 7232011522639394210742
825 × 7243016924750705519354

Position du clapet : 0°, 45°, 90°


Texte de spécification



Diffuseurs plafonniers à jet hélicoïdal et à façade carrée ou circulaire. Modèles "soufflage" et "reprise" pour les zones de confort, pour un renouvellement d'air de 35 par heure au maximum. Façade avec ailettes réglables de manière individuelle et manuelle, pour un soufflage à jet hélicoïdal horizontal, qui crée des niveaux d'induction élevés. Pour montage dans tous les types de plafonds suspendus.

Composant prêt à monter composé d'une façade avec un jeu d'ailettes noires ou blanches disposées radialement et réglables individuellement et d'un plénum de raccordement également carré pour les façades carrées (-Q) et circulaires pour plaques frontales arrondies (-R). Le plénum a un élément répartiteur pour le soufflage Le plénum comprend toujours une collerette disposée horizontalement ou verticalement, une barre transversale et des perforations ou des pattes de suspension.

La façade est fixée sur la barre transversale à l'aide d'une vis centrale dissimulée par un embout décoratif.

Collerette de raccordement adaptée aux gaines circulaires conformément à EN 1506 ou EN 13180

Niveau de puissance acoustique du bruit du flux d'air mesuré suivant EN ISO 5135.




Caractéristiques spéciales

  • Les niveaux d'induction élevés entraînent une diminution rapide de la différence de température et de la vitesse du flux d'air





  • Pour tout type de plafond, et avec un bord élargi également adapté à une installation suspendue




  • Raccordement en gaine, horizontal ou vertical




  • Taux de renouvellement d'air ambiant très élevé possible grâce à la disposition en rangées avec une distance de pas minimale de 0,9 m



Matériaux et finitions



  • Façade de grille en tôle galvanisée




  • Q; R: Plenum box made of galvanised sheet steel including galvanised sheet steel cross bar to support the diffuser face




  • Caissons de raccordement avec raccordement vertical et caissons de raccordement carrés avec raccordement horizontal : pour le soufflage toujours avec tôle galvanisée perforée pour la diffusion d'air


  • Caissons de raccordement horizontal circulaire : adapté au soufflage avec élément d'équilibrage en polyester


  • Caissons de raccordement carrés et caissons de raccordement à raccordement vertical : collerette en tôle d'acier galvanisée




  • Caissons de raccordement circulaires avec raccordement horizontal : collerette en ABS noir, conforme à UL94, ignifuge V0


  • Ailettes de déflexion en plastique, UL 94, V-0, ignifuge


  • Joint à lèvres en Evoprene




  • Façade peinte en blanc pur (RAL 9010)



  • P1 : revêtement par poudre, couleur RAL Classic
  • Ailettes de soufflage d'air similaires à RAL 9005, noires ; variante de reprise sans ailettes de déflexion
  • Q11 : Ailettes de déflexion pour la reprise similaire à RAL 9005, noires
  • Q21 : Ailettes de déflexion pour le soufflage et la reprise similaires à RAL 9010, blanches


Données techniques



  • 300 × 8, 400 × 16, 500 × 24, 600 × 24, 600 × 48, 625 × 24, 625 × 54, 825 × 72




  • Minimum volume flow rate, for ΔtZ = -6 K: 7 – 99 l/s or 26 – 357 m³/h




  • Maximum volume flow rate, at LWA ≅ 50 dB(A): 85 – 470 l/s or 306 – 1692 m³/h




  • Différence de température entre l'air de soufflage et la température ambiante : -12 à +10 K


VDWQZHML/500 × 24/Q21/P1 - RAL …
|||||||||
123456789

1 TypeVDW Diffuseur à jet hélicoïdal 2 Exécution R CirculaireQ Carrée 3 SystèmeZ Soufflage A Reprise d'air 4 RaccordementH horizontalV vertical (le caisson de raccordement est toujours un caisson circulaire.) 5 Clapet pour équilibrage du débit d'air Aucune indication : sans clapetM avecMN avec cordelettes et prise de pression (uniquement avec caisson de raccordement carré) 6 Accessoires Aucune indication : sans accessoiresL avec joint à lèvre 7 Dimensions nominales [mm]300 × 8400 × 16500 × 24600 × 24600 × 48625 × 24 VDW-Q uniquement625 × 54825 × 72 8 Nuance de couleur des éléments de pilotage de l'air Aucune indication : soufflage – ailettes de diffusion noires, reprise – sans ailettesQ11 Reprise – ailettes de diffusion noiresQ21 Soufflage – ailettes de déflexion blanches, reprise – sans ailettes de déflexion blanches 9 Surface apparenteAucune indication : laquée RAL 9010, blanc purP1 Laquée, indiquer la nuance de couleur RAL CLASSIC Niveau de brillanceRAL 9010 GE50RAL 9006 GE30Toutes les autres teintes RAL GE70 Remarque : Les caissons de raccordement circulaires sont uniquement disponibles sans unité d'amortissement et joint à lèvre ou avec unité d'amortissement et joint à lèvre. Les options 2 et 4 déterminent la géométrie du caisson de raccordement.
Exemple de commande : VDW–Q–Z–H–MN–L/600×24/Q21/P1–RAL 9006
StyleCarrée
Système de ventilation d'airSoufflage
Raccordement surhorizontal
Clapet pour équilibrage du débit d'airAvec cordelettes et prise de pression
AccessoiresJoint à lèvres
Dimension nominale600 × 24
Couleur des éléments de déflexionBlanc
Surface apparenteRAL 9006, aluminium blanc , GE30


Exemple de commande : VDW–R–Z–H–/400×16
StyleCirculaire
Système de ventilation d'airSoufflage
Raccordement surhorizontal
Clapet pour équilibrage du débit d'airAucun
AccessoiresAucun
Dimension nominale400 × 16
Couleur des éléments de déflexionNoir
Surface apparenteRAL 9010, blanc pur, GE50

Variantes, détails produit

  • VARIANTES
  • DIMENSIONS
  • DÉTAILS PRODUIT
DN□Q₁H₁□Q₃H₃∅DACm
kg
300 × 8310829025015813950AK-Uni-0013.7
400 × 16398837229519816450AK-Uni-0025.7
500 × 24498847629519816450AK-Uni-0037.8
600 × 24598856734524819948AK-Uni-00411.1
600 × 48598859034524818948AK-Uni-00511.4
625 × 24623856734524819948AK-Uni-00411.3
625 × 54623861534524818948AK-Uni-00612
825 × 72825880641031322250AK-Uni-00721.2
,
DN□Q₁H₁∅D₃H₃∅DCm
kg
300 × 83108275200158502.7
400 × 163988364200198504.2
500 × 244988462200198506
600 × 245988559200248488.4
600 × 485988575300248489.6
625 × 246238559200248488.6
625 × 5462386003002484810.3
825 × 7282587963003135016.2
,
DN□Q₁∅D₂nAeff
300 × 831026980.0070
400 × 16398352160.0140
500 × 24498440240.0210
600 × 24598546240.0295
600 × 48598568480.0390
625 × 24623546240.0295
625 × 54623594540.0470
825 × 72825773720.0730
,
DN∅D₁H₁H₃∅D₃∅DAm
kg
300 × 82738243274158139AKR-012.1
400 × 163628290363198166AKR-023.3
500 × 244608290461198166AKR-034.5
600 × 245738344574248195AKR-056.4
600 × 485738344574248195AKR-056.7
625 × 245738344574248195AKR-056.6
,
DN∅D₁H₁∅D₃H₃∅DCm
kg
300 × 83008275200158502.5
400 × 164008364200198503.9
500 × 245008462200198505.6
600 × 246008559200248487.5
600 × 486008575300248488.7
625 × 246258559200248487.7
,
DN∅D₁∅D₂nAeff
300 × 830026980.0070
400 × 16400352160.0140
500 × 24500440240.0210
600 × 24600546240.0295
600 × 48600568480.0390
625 × 24625546240.0295

Installation et mise en service


  • De préférence pour les pièces ayant une hauteur libre jusqu'à 4,0 m
  • Installation à ras de plafond
  • Installation en suspension libre uniquement avec une bordure étendue (variante de soufflage)
  • Raccordement horizontal ou vertical
  • Si nécessaire, effectuer un équilibrage du débit avec le registre

Il ne s'agit que de schémas destinés à illustrer les détails de l'installation.

Divers

  • DIVERS




,

Schéma de l'air

,


,


,






Téléchargements

Information produit

Références

École centrale de Lille

Centrale Lille - X-CUBE
Centrale Lille - X-CUBE Atex
Centrale Lille Easylab
  • ​​CRÉATION D'UN LABORATOIRE MODÈLE EN CONSOMMATION D'ÉNERGIE
  • DESCRIPTION

TROX participe à la création d'un laboratoire modèle en consommation d'énergie grâce à la récupération sur les extractions spécifiques et la gestion de l'air sur mesure !

16 MWh d'économie par an et temps de retour sur investissement inférieur à 3 ans grâce à la solution TROX ! Alors, pourquoi se priver d'un tel potentiel énergétique ?

Focus sur la mise en place d'un système de ventilation globale dans les laboratoires de recherche UP-CAT de l'école d'ingénieur @CENTRALE LILLE à Villeneuve d'Ascq :
@Centrale Lille, @Aelia et @Hervé Thermique ont choisi TROX pour sa capacité à répondre aux contraintes et problématiques complexes d'un laboratoire moderne tels que la sécurité, le confort des laborantins et l'efficacité énergétique. Nos experts ont su prendre en considération les spécificités du projet pour garantir une qualité de process optimale dans le respect des normes en vigueur.

Zoom sur la solution globale TROX :

  • CTA X-CUBE au soufflage
  • CTA X-CUBE ATEX au rejet avec rendement de récupération certifié
  • Station hydraulique de récupération d'énergie certifiée
    Récupération d'énergie sur les extractions spécifiques (sorbonnes, hottes, etc.) grâce à la technologie TROX, rendement 68 % et durabilité des équipements garantie grâce au traitement spécifique appliqué sur les composants de la CTA au rejet.
  • Régulation de laboratoire EASYLAB,
    Gestion complète des sorbonnes et de leur compensation et sensibilisation des utilisateurs à la baisse des consommations énergétiques via une signalétique « écocitoyen » ainsi qu'un mode inoccupation.
  • Sonde de vitesse d'air sans maintenance
  • Diffuseurs à jet hélicoïdal VDW pour un parfait confinement des sorbonnes et le confort des laborantins grâce à la technologie de diffusion d'air hélicoïde, silencieuse et sans courant d'air.
  • Logiciel EASYCONNECT pour une autonomie complète de l'utilisateur sur les paramétrages et le diagnostic du matériel EasyLab
  • Projet : Centrale Lille
  • Lieu : Lille
  • Réalisation : 2023
  • Bureau d'études : Aelia
  • Installateur : Hervé Thermique
Produits : CTA X-CUBE au soufflage et X-CUBE ATEX à la reprise, station hydraulique, régulation Easylab, diffuseurs VDW

Photos TROX

Université de Lille

  • RÉNOVATION THERMIQUE DU LABORATOIRE DE POINTE DE L'UNIVERSITÉ DE LILLE
  • DESCRIPTION

Traitement des nouveaux laboratoires de recherche high-tech à l'Université de Lille grâce à la solution de ventilation globale TROX.

Au programme, la rénovation thermique des bâtiments C5, C8 et C16 du pôle de chimie dans le cadre du grand projet de modernisation de l'Université de Lille attribué à l'agence Relief Architecture.

Santerne Fluides a choisi de s'associer avec TROX France afin de mettre en commun leurs expertise dès la conception jusqu'à la mise en service.


Notre solution globale, conçu et validée par Santerne Fluides, se caractérise par :   8 centrales de traitement d'air X-CUBE pour un total de 100 000 m3/h pour les labo et bureaux.


  •    Kit hydraulique avec vanne de régulation intégrée
  •    Design à ossatures intégrées au caisson
  •    Niveau d'hygiène élevé
  •    Garantie de 5 ans (classe de corrosion C4)





112 sorbonnes équipées de systèmes Easylab avec commande de sorbonne intégrée d'usine et logiciel Easyconnect pour une mise en service en toute autonomie par Santerne Fluides et 160 diffuseurs à jet hélicoïdal VDW au soufflage et DLQ à la reprise pour le confort des usagers et le respect du confinement des sorbonnes grâce aux vitesses résiduelles très faibles dans la zone de séjour.

Grâce au système complet fourni par TROX, les laboratoires répondent aux exigences requises telles que la sécurité, l'hygiène, la qualité d'air, le confort et - point fort de la technologie TROX - les performances énergétiques.

Projet : Université de Lille

Lieu : Lille

Réalisation : 2022

Client final : Université de Lille

Architecte : Relief Architecture

Bureau d'études : HDM Ingénierie.

Installateur : Santerne Fluides

Produits : Centrales de traitement d’air X-CUBE, sorbonnes équipées de systèmes Easylab avec commande de sorbonne intégrée d’usine et logiciel Easyconnect, diffuseurs à jet hélicoïdal VDW au soufflage et DLQ à la reprise.

Laboratoire Solvionic à Toulouse (31)

  • Grâce à la solution globale de ventilation TROX, les laboratoires deviennent économes en énergie !
  • ​​Description

16 MWh d'économie par an pour un temps de retour sur investissement de 3 années.

Un grand merci à Solvionic de nous avoir fait confiance tout au long de ce beau projet et de nous avoir ouvert ses portes pour la visite de son NOUVEAU LABORATOIRE.

Start-Up toulousaine innovante, Solvionic développe une chimie de solutions ioniques qui améliorent la performance et la fiabilité du stockage d'énergie.

TROX France est fière d'avoir contribué à cette réussite où sécurité, économie d'énergie, et confort de travail sont au cœur des ambitions du projet.

Ce défi a pu être relevé grâce à une solution TROX conçue par nos services techniques avec la contribution des entreprises du projet :

  • CTA X-CUBE hygiène
  • Récupération d'énergie sur les extractions spécifiques (sorbonnes, hottes, etc.) grâce à la technologie TROX, rendement 68 % conforme ERPRégulation de laboratoire EASYLAB
  • Sonde de vitesse sans maintenance
  • Commande de sorbonne intégrée d'usine Waldner
  • Diffuseurs à jet hélicoïdal VDW pour un parfait confinement des sorbonnes et le confort des laborantins
  • Logiciel EASY CONNECT pour une autonomie complète du client final

Merci également au groupement d'entreprises Edeis, Kalitec et Aire+, de nous avoir accompagné dans ce projet.

De la conception à la réalisation, c'est grâce à la contribution de toutes ces entreprises que l'esquisse est devenue réalité.

  • Projet : nouveau laboratoire Solvionic
  • Lieu : Toulouse (31)
  • Réalisation : 2021
  • Client final : Solvionic
  • Architecte : Aire +
  • BE : EDEIS
  • Installateur : Kalitec
Produits : CTA X-CUBE BEG 38 000 m3/h, système de régulation Easylab, diffuseurs à jet hélicoïdal VDW

Laboratoires ISIS du CNRS et de l’Université de Strasbourg

  • ​Ventilation haute performance dans les laboratoires de l'UNISTRA
  • ​Description
  • ​FILMS ET INTERVIEWS

Unistra a choisi TROX dès 2007, au moment de la rénovation et de la mise en conformité des installations de ses laboratoires. 10 ans plus tard, c'est tout naturellement qu'ils ont de nouveau fait appel à TROX pour l'extension des laboratoires de l'ISIS, grâce au matériel fiable et aux équipes techniques et commerciales, toujours disponibles.

La problématique énergétique est au cœur du sujet. TROX a été en mesure de répondre à la complexité du projet grâce à une panoplie complète de produits performants allant de la centrale de traitement d'air aux systèmes Labcontrol. La ventilation globale du bâtiment est ainsi assurée, efficace et sécurisée :

  • 7 centrales de traitement d'air X-CUBE pour un débit d'air total de 150 000 m³/h
  • 34 sorbonnes équipées : système Easylab TCU3
  • et tous les composants nécessaire à un système complet de ventilation.

« Les CTA X-CUBE présentent de multiples avantages pour le montage : elles sont livrées filmées, leurs barres de levage
permettent un grutage aisé. Les éléments de repérage facilitent leur assemblage sans erreur. »
témoigne Carmelo Buttaci, Président de HOULLÉ

Par ailleurs, l'installation d'un mur de ventilateurs dans les CTA permet de réguler le débit plus finement et d'assurer la continuité de fonctionnement.

  • Projet : Laboratoires ISIS
  • Lieu : Strasbourg (67)
  • Réalisation : 2019
  • Client final : UNISTRA - CNRS
  • Architecte : AEA
  • BE : Artelia / Jerlaure
  • Installateur : Houllé
Produits centrales de traitement d'air X-CUBE, système Easylab TCU3, baffles et silencieux à baffles XKA et XSA, silencieux circulaires CB et CS, régulateurs de débit VFC, boîtes de détente TVA et TVZ, diffuseurs à jet hélicoïdal VDW, grilles de ventilation SL, batteries WL et WT, prises d'air extérieures WG
Film complet du projet

Interview de M. Buttaci de Houllé

Photos et film réalisés par Accent Visuel

CHRU de Nancy (54) - Bâtiment de Biologie médicale

  • CONFORT, HYGIÈNE ET EFFICACITÉ ÉNERGÉTIQUE GRÂCE AU SYSTÈME GLOBAL DE VENTILATION TROX
  • DESCRIPTION
Le bâtiment de 8000 m² regroupe les activités de biologie médicale du CHRU et celles de biopathologie de l'Institut de Cancérologie de Lorraine et du CHRU. Son concept architectural, imaginé par Art & Build Architect, repose sur un plan en forme de fleur, avec une répartition de tous les secteurs autour d'un même coeur : le plateau technique automatisé (PTA). Le bureau d'études CET et l'installateur Santerne ont fait appel à TROX pour apporter les solutions aérauliques suivantes :
  • Traitement d'air hygiénique et consommations énergétiques réduites grâce aux centrales de traitement d'air X-CUBE
  • Régulation globale des laboratoires avec gestion des sorbonne grâce à la technologie EASYLAB TCU3.
Les diffuseurs à jet hélicoïdal VDW et Airnamic, les filtres à charbon actif ACFI, les régulateurs de débit RN, EN, TVR et VFC, les registres de fermeture AK et les silencieux CAK et CS, ont été sélectionnés pour répondre parfaitement aux contraintes acoustiques draconiennes et aux critères de confort, d'hygiène et d'efficacité énergétique que requiert un environnement hospitalier et plus particulièrement les locaux de biologie médicale
Projet : Bâtiment de biologie médicale
Lieu : Nancy (54)
Réalisation : 2019
Client final : CHRU de Nancy
Architecte : Art & Build
BE : CET
Installateur : Santerne (groupe Vinci)
Produits : CTA X-CUBE, filtres à charbon actif ACFI, registres de fermeture AK, silencieux CAK, CS, régulateurs de débit EN, RN, VFL, TVR, VFC, systèmes Easylab et diffuseurs plafonniers ADLQ, DLQL, diffuseurs à jet hélicoïdal VDW, AIRNAMIC, diffuseurs à fentes ALS

Immeuble de bureaux Fortuneo banque à Guipavas (29)

  • Une solution de ventilation perfomante pour répondre aux exigences de la RT 2012 et de la future RT 2020
  • DESCRIPTION
Le bâtiment de 5.600 m², dont la construction a été confiée à l'entreprise brestoise Barraine Promotion, est un espace ouvert sans bureaux fermés, conçu par le cabinet d’architecte HB2A dans un esprit de coworking. La construction est à énergie positive, labellisée HQE (Haute qualité environnementale) et Bepos Effinergie 2013 garantissant des économies d’énergie et le confort aéraulique, thermique et acoustique à ses 300 collaborateurs.
Le bureau d’études ATIS et l’installateur CSO ont choisi les produits TROX pour répondre aux exigences requises des différents labels en matière de confort et d’efficacité énergétique :
  • Une diffusion d’air adaptée avec les diffuseurs à jet hélicoïdal VDW et les diffuseurs linéaires à fentes VSD : pour le confort des usagers qui se traduit par l’absence de courants d’air, une température adaptée et l’absence de nuisance sonore.
  • Une régulation de débit contrôlée avec les régulateurs à débit variable TVR-Easy : pour le confort des usagers et la maitrise de la consommation grâce au maintien du débit adéquat à la diffusion d’air et une augmentation du débit en fonction de la température désirée.
Projet : Bâtiment Fortuneo
Lieu : Guipavas (29)
Réalisation : 2018
Client final : Fortuneo / Barraine Promotion
Architecte : HB2A
BE : Atis
Installateur : CSO
Produits : Grilles ARP, diffuseurs linéaires à fentes VSD, diffuseurs à jet hélicoïdal VDW, régulateurs à débit variable TVR-EASY

Laboratoire Central Terrena à Ancenis (44)

  • Système Easylab
  • Description
L’entreprise Terrena est spécialisée dans l'agroalimentaire, la distribution, les productions animales et végétales, et le développement d’une agriculture écologiquement intensive (AEI). Avec son nouveau laboratoire central d’analyse agricole et de biologie végétale, imaginé par Pingat Architecte et installé à Ancenis (44), le groupe coopératif de Loire-Atlantique, confirme son action majeure dans l’agriculture et l’agroalimentaire en France.
Le bureau d’études SNC Lavallin et l’installateur Monnier ont choisi TROX pour équiper le nouveau laboratoire et notamment la solution Easylab qui assure la régulation et la surveillance de 8 locaux aménagés. Les diffuseurs PROCONDIF sont associés au système afin d’en assurer la compensation. Grâce à leur profil de vitesse contrôlée, ils ont l’avantage de ne pas perturber l'aspiration d'air au niveau de la guillotine de la sorbonne (normes de confinement XPX 15-206 et NF EN 14 175) et d’assurer le maximum de confort pour les utilisateurs.  Ils sont de plus tout à fait adaptés à la petite surface des locaux puisqu’ils assurent un gain de place en étant alignés les uns à la suite des autres.

Pictures: © Terrena Innovation – Laboratoire Central, Ancenis
Projet : Laboratoire Central Terrena
Lieu : Ancenis (44)
Réalisation : 2014
Client final : Terrena
Architecte : Pingat Architectes (Rouen)
BE : SNC Lavallin Agro
Installateur : Monnier
Produits : Diffuseurs à jet hélicoïdal VDW, diffuseurs pour laboratoires PROCONDIF, régulateurs TVZ ELAB et stations de mesure VMRK BP0

Campus du Futur de Thalès à Merignac (33)

  • Un chantier HQE et BREEAM pour une réalisation futuriste
  • DESCRIPTION
  • UNE GESTION DE L'AIR OPTIMALE GRÂCE AU SYSTÈME DE RÉGULATION TROX !

Le 10 avril 2015, Ia première pierre de Ia future usine de Thalès à Mérignac est posée. Elle lance Ia construction d'un ensemble immobilier de 60 000 mètres carrés dans le périmètre de I'Aéroparc, Ia technopole dédiée au développement du secteur aéronautique, spatial et défense. Situe proche des établissements de Dassault Aviation et de l'aéroport, ce site d'envergure baptisé Campus de Thalès rassemblera les deux sites girondins avec 2 300 salariés mi-octobre 2016, avec un emménagement progressif, pour un investissement d'environ 200 millions d'euros.


Pictures: Campus de Thalès à Mérignac, architecte Jean-Philippe Le Covec | Photo TROX
Projet: Campus du Futur

Lieu: Mérignac (33)

Réalisation: 2016

Client final : Thalès
Architecte : Jean-Philippe Le Covec
BE : Barbanel

Installateur: Tunzini, Herve Thermique

Produits : Diffuseurs a jet hélicoidal VDW-ZA (soufflage-reprise) boîtes à débits variables TVT BLO LON, régulateurs de débit VFC, et LVC, packs C02,

Ce design unique sur le marché a permis aux sociétés d'installations Hervé Thermique et Tunzini d'atteindre leur cible économique mais aussi de garantir un niveau de confort très élevé. Le jet hélicoïde permet au diffuseur VDW-ZA soufflage-reprise d'atteindre un taux d'induction minimum de 15 avec une vitesse réelle inférieure à 0.10 m/s dans Ia zone de confort. La gestion de l'air neuf sur les ventilo-convecteurs est effectuée via des régulateurs de débit VFC, permettant de garantir une gestion d'air neuf optimale sans surconsommation d'air et donc sans gaspillage énergétique.

Pour répondre à de fortes contraintes d’encombrement, TROX a développé spécifiquement pour ce projet un diffuseur hélicoïde permettant de réaliser le soufflage et la reprise sur le même produit. La façade étant basculante sur charnière, par un système « push-up », et équipée d’une filtration G4 pour faciliter la maintenance et éviter de devoir accéder aux ventilo-convecteurs.

Les salles de réunion sont équipées de Pack C02 TROX permettant de gérer directement les débits d'air en fonction de Ia mesure en dioxyde de carbone C02. Un régulateur PID permet de lisser le signal 0-1 OV de Ia sonde C02 afin que le servomoteur du registre LVC soit sur un fonctionnement le plus linéaire possible pour garantir une durée de vie optimum. L'ensemble des paramètres est contrôlable en LON depuis Ia GTC.

Par ailleurs les antennes des réseaux aérauliques sont équipées de boites à débit variable rectangulaires TVT BLO dont le servomoteur est natif en LON ce qui permet de contrôler les débits directement depuis Ia GTC.

Aéroport de Strasbourg Entzheim (67)

  • Strasbourg Entzheim
... Réalisation 2014

... Surface : 4.200 m²

... Architecte : LAHAT - Erik Teetsov

... Produits TROX :grilles AF, AH, DG, diffuseurs VDW, régulateurs à débit variable TVZ-TVA, modules auto-régulants VFL, silencieux MSA et XSA

Photo: ©Arsène-Henry Triaud Architectes Associés

SOGECAMPUS À FONTENAY-SOUS-BOIS (94) : GRÂCE À SES DIFFUSEURS À FENTES VSD, TROX PARTICIPE AU CONFORT CLIMATIQUE INTÉRIEUR

  • SOGECAMPUS À FONTENAY-SOUS-BOIS (94)
Un immense complexe de 90 000 m2 accueillera 5000 salariés à Val-de-Fontenay, à l'est de la capitale. Le bâtiment a été conçu par le cabinet d'architecte parisien AAD (Architectures Anne Demians).
Cette nouvelle construction - nommée Les Dunes - deviendra un nouveau site majeur pour la
Société Générale, l'un des leaders européens de services financiers. Les cinq bâtiments administratifs occupent une superficie de 76 000 m2 et seront complétés de 13.000 m2 de services associés, tels que des jardins et des espaces verts, un gymnase, un centre d'affaires, des restaurants, etc.


Le projet se caractérise aussi par un objectif de labellisation environnementale HQE et LEED ainsi qu'un traitement architectural atypique des façades avec la mise en œuvre d'une vêture constituée de lames en bois composite.

Afin de répondre aux exigences en matière de traitement d'air, le bureau d'études fluides EGIS et la société d'installation Cofely-AXIMA ont choisi TROX pour fournir plus de 2500 diffuseurs à fentes de type VSD.

Ces diffuseurs TROX élaborés à partir de sections en aluminium extrudé et déflecteurs réglables en plastique, offrent un profil élégant et discret. Ils sont parfaits pour le traitement de l'air dans les zones dont les hauteurs sous plafond sont comprises entre 2,4 et 4 mètres. Ils amènent des flux d'air élevés, et assurent une réduction rapide de la différence de température et de la vitesse d'air. Son design discret et rectiligne fait de ce diffuseur une solution parfaite pour ventiler l'air dans les bâtiments de toutes sortes. Il joue de discrétion et offrent une parfaite unité esthétique avec l'espace environnant.

images : © Architecture Anne Demians

Institut de Biologie Moléculaire des Plantes — CNRS à Strasbourg

  • UNE OFFRE DE VENTILATION GLOBALE ET PERFORMANTE AVEC LE ONE-STOP-SHOP TROX
  • PRODUCT DESCRIPTION

En avril 2016, l'IBMP, Institut de Biologie moléculaire des plantes, unité de recherche du CNRS, inaugure sa nouvelle extension et ses équipements scientifiques supplémentaires. Cet investissement immobilier permet à l'établissement d'amplifier sa dimension internationale dans le domaine de la recherche sur le végétal.

Projet : Projet VEGOIA
Lieu : Strasbourg (67)
Réalisation : 2016
Client final : CNRS
Architecte : drlw architecte
BE : SNC Lavallin
Installateur : Andlauer
production {"X-Frame-Options"=>"SAMEORIGIN", "X-XSS-Protection"=>"1; mode=block", "X-Content-Type-Options"=>"nosniff", "X-Download-Options"=>"noopen", "X-Permitted-Cross-Domain-Policies"=>"none", "Referrer-Policy"=>"strict-origin-when-cross-origin", "Content-Security-Policy"=>"frame-ancestors 'self' https://api.scrivito.com https://punchoutcommerce.com https://www.trox.de https://trox-extern.com https://psp40.onventis.com https://psp22.onventis.com https://trox4u.troxgroup.com", "Strict-Transport-Security"=>"max-age=31536000; includeSubDomains", "Content-Type"=>"text/html; charset=utf-8"}

Partager la page

Recommander cette page

Vous avez la possibilité de recommander cette page en partageant le lien.

Les champs marqués d'une étoile (*) sont obligatoires.

Contact

Merci pour votre message !

Votre recommandation a été envoyée et sera bientôt reçue par le destinataire.

Contact

Nous sommes à votre disposition

Veuillez spécifier le sujet de votre requête et vos coordonnées.
Tel.: +33 1 56 70 54 54

Les champs marqués d'une étoile (*) sont obligatoires.

Contact

Merci pour votre message !

Votre message a été reçu par le Centre de Service et est en cours de traitement.
Notre département des demandes de service vous contactera sous peu.
Si vous avez des questions d'ordre général sur nos produits et services, vous pouvez également nous contacter à l'adresse suivante:
Tél .: +49 (0) 2845 2020 | Fax: +49 (0) 2845 202265

Contact

Nous sommes à votre disposition

Veuillez spécifier le sujet de votre requête et vos coordonnées.
Tel.: +33 1 56 70 54 54

Pièce jointe (max. 10MB)

Les champs marqués d'une étoile (*) sont obligatoires.

Contact

Merci pour votre message !

Votre message a été reçu par le Centre de Service et est en cours de traitement.
Notre département des demandes de service vous contactera sous peu.
Si vous avez des questions d'ordre général sur nos produits et services, vous pouvez également nous contacter à l'adresse suivante:
Tél .: +49 (0) 2845 2020 | Fax: +49 (0) 2845 202265
